Устройство и принцип работы ректификационной колонны

Появление современной бражной колонны

Решение проблемы очистки от сивушных масел созрело быстро – нужно наполнить царгу насадкой. В результате БК превратилась в мини РК (ректификационную колонну) с теми же правилами и требованиями к оборудованию. Отличия остались только в универсальности конструкции, позволяющей использовать БК для перегонки браги. Также применяется традиционный для БК отбор по пару, хотя многое винокуры оценили удобства жидкостного отбора и установили его на свои колонны, а другие начали эксперименты с отбором по пару до дефлегматора.


Пример бражной колонны

После этого БК в классическом виде пленочной колонны с отбором по пару выше дефлегматора торжественно прошествовала в музей истории самогоноварения, где заняла почетное место. Можно возразить: «Полно же продается!». Ответ прост: мало ли торговцев и коллекционеров антиквариата, которые продают и подкупают не только устаревшие вещи, но и их подделки.

Требования к хорошей бражной колонне

В большинстве случаев современная БК имеет колонну диаметром 40-50 мм и высотой от 75 до 100 см, а также куб на 20-30 литров, жидкостный отбор и автоматику. В целом это соответствует стандартам и требованиям к РК, но у бражной колонны осталось главное: универсальность конструкции и стремление к получению хорошо очищенного дистиллята со вкусом и ароматом исходного сырья, который можно пить сразу без длительного исправления-выдержки в дубовых бочках.

Однако при эксплуатации у обычных пользователей возникла проблема: применяя стандартные технологии ректификации при перегонке браги, они получали не ожидаемый хорошо очищенный и укрепленный дистиллят, а грязноватый спирт, который назвали полупрезрительно НДРФ – недоректификат. Казалось, что эволюция развития бражных колонн зашла в тупик.

Тогда фанаты БК начали эксперименты по применению малых флегмовых чисел при перегонке спирт-сырца. Все встало на свои места. Более малые объемы кубовой навалки и короткие царги, не дающие на БК получать чистый спирт, для производства дистиллята стали сильной стороной. Высокая царга РК имеет избыточную для дистиллята разделяющую способность, отрезая не только лишнее, но и полезное.

Низкая царга БК позволила реализовать технологию сбалансированного снижения концентрации всех примесей в продукте с удалением некоторых, которые точно не нужны. Этому способствовало и применение более крупных насадок. Так, для 50 мм БК применяется СПН 4 х 4 х 0,28 вместо 3,5 х 3,5 х 0,25 в РК. Для отдельных задач хорошо себя зарекомендовали тарельчатые колонны и медные кольца в качестве насадок, но это тема для отдельной статьи.

История появления бражной колонны

Чем не устраивал старый добрый змеевик? Во-первых, низкая производительность. Во-вторых, даже при фракционной перегонке дистиллят содержит значительное количество вредных примесей. Ректификационная колонна (РК) справляется с этими недостатками, но имеет свои проблемы: дорогостоящее оборудование, после ректификации в напитке не остается запаха исходного сырья, а также всё равно нужен дистиллятор для первой перегонки.

Появление прямоточных и кожухотрубных холодильников решило проблему производительности. Эти конструкции охладителей позволили сравнительно быстро перегонять брагу в спирт-сырец, а для преодоления брызгоуноса в конструкцию добавили пустую трубу. Так дистиллятор нового поколения приобрел законченную форму.

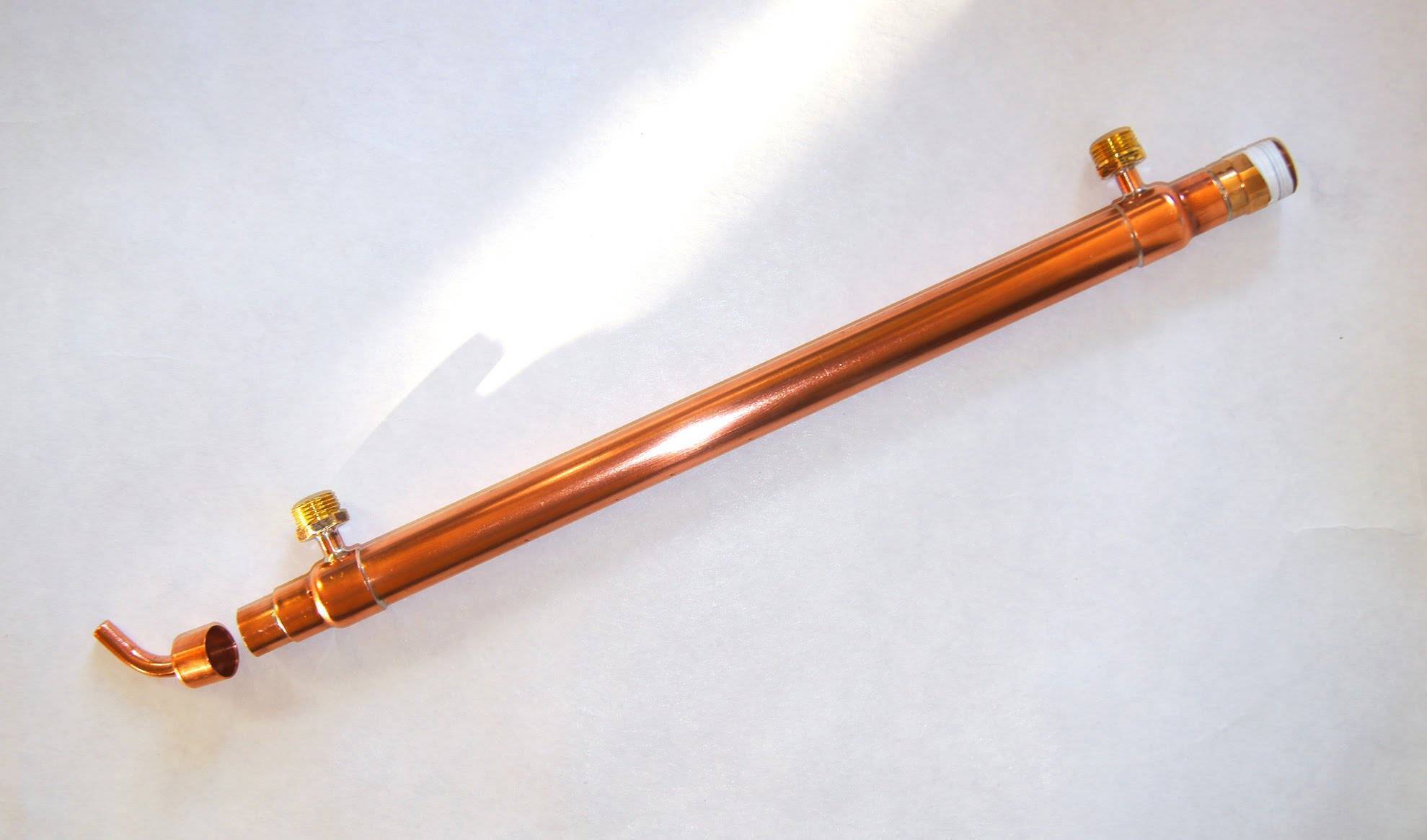

Пример прямоточного холодильника
Пример кожухотрубного холодильника

Труба выполняла функцию сухопарника – не позволяя брызгам из куба, которые образуются в дикой флегме, попадать в отбор. Подобный дистиллятор легко справлялся с любой доступной в быту мощностью нагрева. Еще появилось небольшое укрепление продукта, чтобы усилить это, как считалось ранее, полезное свойство – применили дефлегматор, что дало старт целому семейству дистилляторов с укреплением, связанных общим названием: «бражная колонна».

Промышленное применение

Ректификация известна с начала XIX века как один из важнейших технологических процессов главным образом спиртовой и нефтяной промышленности

В настоящее время ректификацию во всем мире применяют в самых различных областях химической технологии, где выделение компонентов в чистом виде имеет весьма важное значение (в производствах органического синтеза, изотопов, полимеров, полупроводников и различных других веществ высокой чистоты).
Ректификация — это процесс многократного испарения и конденсации, в ходе которого исходная смесь разделяется на 2 или более компонентов, и паровая фаза насыщается легколетучим (низкокипящим) компонентом (-тами), а жидкая часть смеси насыщается тяжелолетучим (высококипящим) компонентом (-тами).

Практика установки разных узлов отбора на колонны

Колонны с жидкостным отбором (LM)

В домашних колоннах отбор по жидкости получил самое широкое распространение. Причина проста – процесс ректификации 40 литров самогона затягивается на 18-20 часов. Можно уменьшить навалку вдвое, но тогда резко вырастает доля оборотного (технического) спирта, который придется перерабатывать при каждой ректификации.

Если говорить о производительности системы как о количестве товарного спирта, полученного за общее время ректификации (включая нагрев), то при уменьшении объема навалки в 2 раза, эффективность снижается примерно в 1,5 раза.

Другой путь минимизации объема получаемого технического спирта при максимальной производительности – автоматизация процесса, позволяющая делать перегонку по заранее заданному алгоритму без участия оператора. Система автоматики обязательно должна иметь не только исполнительный контур, но и блок безопасности, который моментально отключит оборудование при угрозе аварии.

Колонны с паровым отбором

Системы отбора по пару распространены за рубежом, где спирт и его производные уступают в популярности дистиллятам (коньяку, виски и т. д.), но ценится высокая крепость напитка. Иностранные умельцы конструируют ректификационные колонны с паровым отбором, имеющие минимальное флегмовое число – всего лишь 1, а не 4 как в России. При такой схеме обратно в колонну уходит не менее 50% флегмы.

В режиме дистилляции паровой отбор практически не нуждается в автоматике. Заданное на старте отбора «тела» флегмовое число сохраняется неизменным до конца, изменить его может только оператор, но даже при получении спирта регулировка нужна буквально пару раз.

Скорость же отбора к концу перегонки резко уменьшается вплоть до остановки. Если есть желание поохотиться за энантовыми эфирами (во многом создают органолептические свойства фруктовых дистиллятов) – меняют банки и увеличивают мощность нагрева, дальше следует дробный отбор и сортировка.

Если энантовые эфиры не требуются, делают то же самое, но дополнительно используют паузы для работы колонны на себя, чтобы остатки спирта были более концентрированными и с меньшим количеством примесей.

Автоматика в колоннах с паровым отбором нужна только на уровне блока безопасности. Кроме того, получение дистиллята предусматривает не группирование примесей по фракциям и полное их удаление, а сбалансированное снижение концентраций веществ до приемлемого уровня с обязательным сохранением вкусо-ароматических составляющих. Это дело для мастера-винокура, контролирующего процесс, регулировка по приборам здесь неуместна. Навалка ограничена объемом, который можно перегнать под руководством человека за имеющееся время.

Колонны с регулировкой подачи воды в дефлегматор

Несмотря на все недостатки, этот тип оборудования часто используется в России при строительстве бражных колонн. Причина – возможность получения дистиллятов из любого сырья, а при необходимости без изменения конструкции (дополнительная царга не в счет) можно собирать дистиллят высокой степени очистки – почти как спирт.

Колонны с регулировкой подачи воды в дефлегматор дороги в автоматизации, чувствительны к напору и температуре охлаждающей воды, что делает их слабо пригодными для получения чистого спирта-ректификата, но при малых навалках до 20 литров и неусыпном внимании оператора такие колонны способны на многое.

В последние годы делаются попытки создания гибридных ректификационных колонн, в которых «головы» отбирают по пару методом СМ, а «тело» по жидкости (LM). Это повышает и без того высокие показатели качества спирта на колоннах LM. Совершенству нет предела.

При строительстве бражных колонн, сориентированных на ароматные дистилляты, оборудование VM имеет преимущество перед СМ за счет простоты управления, а также нечувствительности к температуре и расходу воды в дефлегматоре – больше предсказуемость в «причесывании» примесей. Для сахарного сырья бражные колонны по схеме СМ перспективней за счет более качественного удаления головной фракции. Но управление ими создает немало проблем.

Автор статьи – ИгорьГор.

Дистиллятор самогонный

Не будем забывать, что дистиллятор обычно покупают или делают своими руками не на один год, поэтому первые требования – надежность и удобство использования.

Между видами самогонных аппаратов есть существенные отличия, как в конструкции, так и в применении.

самый простой аппарат – дистиллятор устроен по принципу: испарили, охладили, конденсировали, собрали. Подходит как для воды, так и для самогона;

  • перегонное устройство, оборудованное одним или несколькими сухопарниками, помогает изъять из дистиллята большую часть сивушных масел уже при первой перегонке;
  • укрепляющая колонна может быть различных модификаций. Устройство предназначено для выгонки относительно чистого и очень крепкого самогона (практически спирта), но все еще – дистиллята, с присущим ему ароматом, зависящим от исходного сырья (сахар, зерно, фрукты и т.п.);
  • а чтобы получить в домашних условиях спирт-ректификат высокого качества и самогон, не требующий дополнительной очистки, нужна уже ректификационная колонна. Недостаток только один – полученный спирт-сырец не имеет особого запаха домашнего алкоголя. Зато отлично подходит для создания наливок, настоек для питья и лечения;
  • на медных аламбиках гонят элитные напитки – коньяк, виски.

Устройство

В устройстве всех самогонных аппаратов присутствуют три важнейшие составляющие:

  • перегонный куб;
  • змеевик, по которому движутся спиртовые пары. Основные материалы изготовления – нержавейка и медь;

К дополнительным устройствам относятся:

сухопарник. Это емкость, куда пар поступает, здесь немного охлаждается, «оставляя» частично флегму (элементы, температура кипения которых выше, чем у спирта). Спиртовые же пары двигаются дальше – в охладитель. Аппарат может быть оборудован двумя сухопарниками – во второй добавляют специи, травы, цедру и т.п. для придания самогону приятного аромата. Встречаются у экспериментаторов самодельные устройства и с шестью сухопарниками;

Принцип работы

Он одинаков для всех аппаратов, но есть важные отличительные детали, которые и делают уместными «навесы» дополнительных устройств.

Итак, в кубе нагревается брага, из которой выделяются пары спирта и поднимаются вверх. Первые испарения еще чрезвычайно насыщены вредными примесями (сивушными маслами). В простейшем дистилляторе они вместе со спиртом конденсируются в охладителе и капают в посуду для сбора дистиллята.

Это касается как прямоточного, так и медного перегонных аппаратов. «Головы» пахнут весьма резко и неприятно. Это фракция, которую обычно не трогают при первом перегоне, а при вторичном – отбирают и ликвидируют либо используют в технических целях.

Если в устройстве задействован сухопарник, количество «голов» резко сокращается, они выпадают во флегму, поскольку именно первые, вредоносные пары конденсируются в холодном сухопарнике. Поэтому конечный продукт уже значительно чище. Главное – чтобы в самогон не попали «хвосты» – низкоградусный дистиллят, в котором также много сивухи.

При использовании укрепляющей колонны пары спирта по ней поднимаются, оставляя на холодных стенках колонки все, что кипит при высшей температуре, чем спирт. Это также флегма, стекающая вниз, в куб вместе с водой. Меньше воды в спиртовых парах – крепче самогон.

Отсюда и название колонны – укрепляющая. Если задействован еще и сухопарник, то получается неплохой по органолептическим показателям 80-градусный самогон, почти спирт.

Дефлегматор ректификационной колонны практически идеально в домашних условиях отбирает и флегму, и воду, поэтому получить настоящий этиловый спирт можно только в ней.

Принцип работы

Упрощенная технологическая схема непрерывной ректификации

Исходная смесь, нагретая до температуры питания tf в паровой, парожидкостной или жидкой фазе, поступает в колонну в качестве питания (Gf). Зону, в которую подаётся питание, называют эвапорационной (от лат. evaporatio — испарение), так как там происходит процесс эвапорации — однократного отделения пара от жидкости.

Пары поднимаются в верхнюю часть колонны, охлаждаются, конденсируются в холодильнике-конденсаторе и подаются обратно на верхнюю тарелку колонны в качестве орошения (флегма). Таким образом, в верхней части колонны (укрепляющей) противотоком движутся пары (снизу вверх) и стекает жидкость (сверху вниз). Стекая вниз по тарелкам, жидкость обогащается высококипящими компонентами, а пары чем выше поднимаются в верх колонны, обогащаясь легкокипящими компонентами.
Таким образом, отводимый с верха колонны продукт обогащен легкокипящим компонентом. Продукт, отводимый с верха колонны, называют дистиллятом. Часть дистиллята, сконденсированного в холодильнике и возвращённого обратно в колонну, называют орошением или флегмой. Отношение количества возвращаемой в колонну флегмы и количества отводимого дистиллята называется флегмовым числом.

Для создания восходящего потока паров в кубовой (нижней, отгонной) части ректификационной колонны часть кубовой жидкости направляют в теплообменник, образовавшиеся пары подают обратно под нижнюю тарелку колонны.

Таким образом, в кубе колонны создается 2 потока:

  • 1 поток — жидкость, стекающая с верха (из зоны питания+орошение)
  • 2 поток — пары, поднимающиеся с низа колонны (из кубовой части и зоны питания).

Кубовая жидкость, стекая сверху вниз по тарелкам, обогащается высококипящим компонентом, а пары обогащаются легкокипящим компонентом.

В случае, если разгоняемый продукт состоит из двух компонентов, конечными продуктами являются дистиллят, выходящий из верхней части колонны, и кубовый остаток (менее летучий компонент в жидком виде, вытекающий из нижней части колонны). Ситуация усложняется, если необходимо разделить смесь, состоящую из большого количества фракций. В этом случае используются аппараты, подобные изображённому на картинке.

Устройство аппарата для перегонки самогона

Ректификационный аппарат колонного типа или просто ректификационная колонна представляет собой вертикально установленный цилиндр, внутри которого с помощью различных устройств и узлов достигается очистка жидкостей.

Любая жидкость неоднородного состава представляет собой смесь нескольких компонентов.

Так самогон является смесью этилового и других спиртов, эфиров, альдегидов, сивушных масел и других веществ:

  1. Каждый компонент имеет свою температуру кипения и удельный вес.
  2. По последнему показателю производится распределение на легкие и тяжелые фракции.
  3. При нагревании до температуры кипения жидкость превращается в пар, который также характеризуется разным удельным весом, определяющим их летучесть.
  4. Жидкости с низкой температурой кипения (низкокипящие) выделяет легколетучий пар, а высококипящие компоненты – труднолетучие пары.

Процесс ректификации основывается на противоположном направлении потоков пара и жидкости (флегмы, образующейся в результате конденсации пара), что видно на схеме.

Пар устремляется вверх, а жидкость скатывается вниз. Эти естественные потоки в вертикальном цилиндре контактируют друг с другом, что по законам физики сопровождается тепловым и массовым обменом, стремящимся уравновесить систему.

  • Пар, поднимаясь по трубе, обогащается легколетучими компонентами, теряя более тяжелые, труднолетучие ингредиенты, которые растворяются и конденсируются в менее нагретой жидкости и устремляются вместе с ней вниз.
  • При достаточной высоте цилиндра до верха должен дойти только один, самый легколетучий пар.
  • Здесь его можно искусственно конденсировать, превращая в однородную жидкость.
  • Жидкость, стекаемая в нижнюю часть, опять подвергается разогреву, и стартует новый цикл ректификации.

Таким образом, обеспечивается многократность процесса, что позволяет, в конце концов, максимально очистить всю жидкость, выделив наиболее легкую фракцию. В нефти это бензин, в самогоне – этиловый спирт.

Важные характеристики колонны

Общий принцип конструирования современных ректификационных колонн сохраняется неизменным. Целью совершенствования установок становится повышение производительности, глубины очистки, выхода и стабильности качества конечного продукта.

Решение поставленных задач достигается движением в нескольких направлениях.

Размеры и материалы

Для соблюдения всех технологических режимов важно иметь максимально возможную высоту рабочего цилиндра, а также оптимальное сочетание ее с диаметром. По размеру различаются:

По размеру различаются:

  1. промышленные,
  2. бытовые установки.

Для домашних условий необходимы миниатюрные аппараты.

Их высота находится в пределах 1,2-1,6 м. При меньших размерах качественного разделения фракций достичь невозможно. Диаметр трубы может составлять от 3-5 см до 0,3-0,5 м.

Нагревательная система

При организации нагрева куба с сырьем важное значение имеют 2 фактора:

  • достаточная мощность,
  • возможность плавной регулировки.

Газовый источник энергии сложно регулировать, а потому чаще используются электрические нагревательные элементы (ТЭНы). Нормальная мощность устанавливается из такого расчета 4 кВт на куб объемом 50 л.

Производительность

Она напрямую связана с мощностью ТЭНов и размеров колонны. Чем быстрее будут передвигаться потоки по трубе, тем выше производительность.

Кроме того, она повышается при использовании непрерывной технологии, для чего предусматриваются специальные приспособления для подачи сырья и своевременного отвода готового продукта.

Качество очистки

Оно зависит от количества одновременно протекающих процессов конденсации за один проход цилиндра, что определяется количеством соответствующих контактных элементов.

В хороших установках устанавливается не менее 7-8 таких зон.

Контроль процесса

Для обеспечения необходимого контроля во всех зонах устанавливаются термометры. Для поддержания стабильного режима монтируется автоматическая система.

Давление

Ректификационный процесс будет протекать нормально при поддержании стабильного внутреннего давления в интервале 725-785 мм.рт.ст.

При этом повышенное давление обеспечивается в нижней части, где накапливаются тяжелые фракции, а минимальное – наверху, куда направляется легкий пар.

В промышленных установках вверху колонны вообще может создаваться вакуум, но наиболее рационально поддерживать нормальное атмосферное давление.

При эксплуатации ректификационных колонн надо учитывать, что наиболее активно процесс протекает при стабилизации условий и равенстве температур встречных потоков.

Быстрота стабилизации режима считается одним из важнейших показателей качественной, современной установки.

Преимущества и недостатки аламбиков

Самогонный аппарат и аламбик хороши по своему. Каждый имеет свои плюсы и минусы, которые стоит учитывать при желании получить на выходе хороший бренди, коньяк, русский самогон, кальвадос, эфирное масло.

Плюсы аламбика:

  • простота в эксплуатации;
  • возможность установки в любом помещении (городская квартира, загородный дом, улица);
  • пригодность в качестве подогрева перегонного куба к использованию практически любого источника энергии (электроплита, газовая горелка, открытый огонь);
  • универсальность, эксклюзивность, поэтому всегда можно подарить родственникам в виде оригинального подарка или бытовой полезной утвари;
  • эстетичность внешнего вида и аламбик может стать настоящим украшением интерьера;
  • возможность получения ароматизированного самогона или густого сырья, если дополнительно оснастить аппарат аксессуарами в виде водяной колонны.

Главный недостаток – цена. Ручная работа, выполненная из меди стоит недешево. В частности аламбик нуждается в специальном уходе, периодическом протирании специальными средствами и полировке.

При ответе на вопрос: что лучше стоит в первую очередь определиться с целью предназначения и понять что такое – аламбик, как устроен. Если хочется попробовать свои силы и изготовить алкогольную продукцию впервые, то например, для приготовления коньяка нужен аламбик. Если же необходимо перегнать обычный самогон, то лучше купить простой и недорогой нержавеющий самогонный аппарат.

Виды колонн

Существуют следующие виды ректификационных колонн:

  1. Тарельчатого типа. Такие агрегаты имеют внутри тарелки, которые установлены на определенном расстоянии. На них и осуществляется тепломассообмен. Ректификационные колонны такого вида стоят дорого и довольно громоздки. Но обладают главным достоинством — фракции отделяются точно.
  2. Насадочного типа. Механизм имеет медную насадку двух видов. Первый — это заполняющая колонну россыпь мелких элементов из нержавеющей стали. Неравномерное размещение их затрудняет проход паров и отток флегмы. Второй тип — насадка Панченкова, которая совершает эффективный тепломассообмен.

Что такое дистилляция алкоголя?

Под дистилляцией понимает процесс перегона перебродившей смеси в летучие компоненты, которые затем конденсируются и превращаются в самогон. Этот процесс по своей сути примитивен. Вода закипает при 100 ° С, а спирт начинает испаряться при 78 ° С. Достаточно нагревать брагу, но не доводить до кипения, чтобы спирт начал испаряться. После этого он конденсируется в виде самогона. Полученный продукт снова можно перегнать, чтобы получить еще более крепкий самогон.

Примечателен тот факт, что в примитивных ректификационных аппаратах первые 100 мл самогона обладают наибольшей крепостью. Однако, помимо высокого содержания спирта в этой жидкости очень много вредных веществ:

  • Летучих кислот.
  • Эфиров.
  • Альдегидов.

По этой причине опытные самогонщики первые миллилитры ректификационного спирта выливают или используют как средство для розжига. Пить этот раствор очень опасно для здоровья.

Применение насадки Панченкова в самогонном аппаратеАреометр — определитель крепости спирта и домашнего винаОчистка самогона с помощью активированного и древесного угляСамогонный аппарат: как выбрать лучший для дома, рейтинг, отзывы

Первые 100 г дистиллята, полученного в домашних условиях, называются головой.

При ректификации спирта в перегонном кубе концентрация спиртовых паров при нагревании постепенно уменьшается. Определить уровень снижения спиртовых паров можно по температуре спиртовой колонне. Не стоит ждать, когда она сильно нагреется. Тогда из перегонного куба начнет испаряться вода.

На завершающем этапе ректификации появляется еще одна непригодная для употребления часть спирта. Речь идет о хвостах, содержащих метанол и сивушные масла. Узнать хвост можно по неприятному запаху. Он появляется тогда, когда крепость самогона на выходе из ректификационной колонны падает до 40%. Хвосты вовсе не обязательно выливать. Их можно перегнать повторно.

Ректификационная колонна или самогонный аппарат

Чтобы определиться, стоит ли изготавливать ректификационную колонну, или можно ограничиться обычным самогонным аппаратом, следует сравнить характеристики этих устройств (рисунок 3).

Обычно в расчет принимаются такие критерии:

  1. Качество конечного продукта: с помощью самогонного аппарата получается спирт, качество (включая вкус и запах) полностью соответствуют изначальному качеству браги. С помощью ректификационной колонны получают спирт высочайшего качества без постороннего вкус и запаха.
  2. Крепость спирта: самогонный аппарат позволяет получить спирт крепостью 40-65% в зависимости от качества сырья и количества перегонок. В любой ректификационной колонне спирт достигает средней крепости 93-95%.
  3. Очистка от вредных веществ: в самогонном аппарате средняя, поэтому даже готовую водку в дальнейшем фильтруют. Если используется ректификационная колонна, необходимости в такой процедуре нет, так как все вредные соединения удаляются еще во время перегонки.

Из этого списка видно, что использовать ректификационную колонну действительно выгоднее, чем самогонный аппарат. С другой стороны, изготовление даже самой простой конструкции требует покупки специальных материалов и четкого соблюдения технологии.

Как сделать ректификационную колонну в домашних условиях.

Рисунок 3. Ректификационная колонна позволяет получить спирт более высокого качества для производства элитного алкоголя

Чтобы сделать простую ректификационную колонну, нужно детально изучить ее конструкцию, закупить подходящие материалы и заготовить чертежи, по которым будет проводится сборка.

Необходимые материалы

Для начала необходимо запастись подходящими материалами. Как уже говорилось выше, ректификационную колонну лучше делать из меди или из нержавейки (рисунок 4).

Эти металлы не вступают в химическую реакцию с парами спирта и не испортят вкус готового напитка.

Итак, из материалов понадобятся:

  • труба из меди (диаметр 30-50 мм, длина 130-140 см);
  • губки из нержавейки;
  • упорные шайбы;
  • металлическая сетка;
  • пенополипропилен;
  • термометр.

Рисунок 4. Материалы, необходимые для изготовления

Лучше запастись материалами с запасом, чтобы в процессе изготовления не возникло непредвиденных трудностей.

Рекомендации по сборке

Медные ректификационные колонны, изготовленные дома, по функционалу не уступают тарелочным моделям промышленного производства. Собирать такой агрегат самому сложнее, чем обычный самогонный аппарат, но качество спирта приятно удивит любого ценителя домашнего алкоголя (рисунок 5).

Сборка осуществляется так:

  1. Медную трубу разрезают на две равные части и у каждой зачищают края. Между ними создают соединение. Оно может быть резьбовым, но обязательно разборным. Таким образом, одна часть трубы будет выполнять роль царги, а вторая – корпуса дефлегматора.
  2. На трубу-царгу с обеих концов устанавливают сетки и упорные шайбы. Именно они помогут удерживать наполнитель внутри.
  3. Губки из нержавейки режут небольшими кусочками по 5-15 мм каждый. Этими фрагментами наполняется труба. Чтобы стружка внутри не сдавливалась, на 1 л объема царги берут не более 280 граммов кусочков.
  4. Когда труба будет наполнена, сетки и шайбы устанавливают на место, а царгу крепят к перегонному кубу.
  5. Вторую часть трубы оборудуют вторичным полым корпусом. Внутри него будет циркулировать вода. В качестве такого корпуса используют трубу с диаметром на 10-20 мм шире основной. При этом вторичная должна быть на 30 мм короче. Длинную трубу располагают внутри короткой, вверху и внизу приваривают кольца, внешний диаметр которых должен равняться толщине трубы (30-50 мм) плюс 10-20 мм толщины холодильника. Внутренний диаметр должен точно соответствовать толщине трубы.
  6. Во вторичном корпусе просверливаются два отверстия (под подачу воды и обратку). Потом приваривают патрубки.
  7. Сверху на дефлегматор устанавливают крышку. В ней делают отверстие для атмосферной трубки.
  8. Для узла забора просверливают отверстие на расстоянии 20 мм от места соединения царги с дефлегматором. Внутри последнего на уровне отверстия приваривают кольцо. С его помощью готовый продукт будет собираться и стекать в узел отбора.
  9. Внешний холодильник изготавливают так же, как в самогонном аппарате и подключают с помощью трубки от капельницы с регулятором к узлу отбора.
  10. Царгу и куб обшивают пенополипропиленом для дополнительной теплоизоляции. Термометр устанавливают в нижней части царги, чтобы была возможность измерить температуру внутри нее.

Рисунок 5. Сборка должна проводится в точном соответствии с чертежами

Собирать готовый продукт можно в любую емкость, но лучше использовать стеклянную.
