Устройство и принцип работы ректификационной колонны

Практика установки разных узлов отбора на колонны

Колонны с жидкостным отбором (LM)

В домашних колоннах отбор по жидкости получил самое широкое распространение. Причина проста – процесс ректификации 40 литров самогона затягивается на 18-20 часов. Можно уменьшить навалку вдвое, но тогда резко вырастает доля оборотного (технического) спирта, который придется перерабатывать при каждой ректификации.

Если говорить о производительности системы как о количестве товарного спирта, полученного за общее время ректификации (включая нагрев), то при уменьшении объема навалки в 2 раза, эффективность снижается примерно в 1,5 раза.

Другой путь минимизации объема получаемого технического спирта при максимальной производительности – автоматизация процесса, позволяющая делать перегонку по заранее заданному алгоритму без участия оператора. Система автоматики обязательно должна иметь не только исполнительный контур, но и блок безопасности, который моментально отключит оборудование при угрозе аварии.

Колонны с паровым отбором

Системы отбора по пару распространены за рубежом, где спирт и его производные уступают в популярности дистиллятам (коньяку, виски и т. д.), но ценится высокая крепость напитка. Иностранные умельцы конструируют ректификационные колонны с паровым отбором, имеющие минимальное флегмовое число – всего лишь 1, а не 4 как в России. При такой схеме обратно в колонну уходит не менее 50% флегмы.

В режиме дистилляции паровой отбор практически не нуждается в автоматике. Заданное на старте отбора «тела» флегмовое число сохраняется неизменным до конца, изменить его может только оператор, но даже при получении спирта регулировка нужна буквально пару раз.

Скорость же отбора к концу перегонки резко уменьшается вплоть до остановки. Если есть желание поохотиться за энантовыми эфирами (во многом создают органолептические свойства фруктовых дистиллятов) – меняют банки и увеличивают мощность нагрева, дальше следует дробный отбор и сортировка.

Если энантовые эфиры не требуются, делают то же самое, но дополнительно используют паузы для работы колонны на себя, чтобы остатки спирта были более концентрированными и с меньшим количеством примесей.

Автоматика в колоннах с паровым отбором нужна только на уровне блока безопасности. Кроме того, получение дистиллята предусматривает не группирование примесей по фракциям и полное их удаление, а сбалансированное снижение концентраций веществ до приемлемого уровня с обязательным сохранением вкусо-ароматических составляющих. Это дело для мастера-винокура, контролирующего процесс, регулировка по приборам здесь неуместна. Навалка ограничена объемом, который можно перегнать под руководством человека за имеющееся время.

Колонны с регулировкой подачи воды в дефлегматор

Несмотря на все недостатки, этот тип оборудования часто используется в России при строительстве бражных колонн. Причина – возможность получения дистиллятов из любого сырья, а при необходимости без изменения конструкции (дополнительная царга не в счет) можно собирать дистиллят высокой степени очистки – почти как спирт.

Колонны с регулировкой подачи воды в дефлегматор дороги в автоматизации, чувствительны к напору и температуре охлаждающей воды, что делает их слабо пригодными для получения чистого спирта-ректификата, но при малых навалках до 20 литров и неусыпном внимании оператора такие колонны способны на многое.

В последние годы делаются попытки создания гибридных ректификационных колонн, в которых «головы» отбирают по пару методом СМ, а «тело» по жидкости (LM). Это повышает и без того высокие показатели качества спирта на колоннах LM. Совершенству нет предела.

При строительстве бражных колонн, сориентированных на ароматные дистилляты, оборудование VM имеет преимущество перед СМ за счет простоты управления, а также нечувствительности к температуре и расходу воды в дефлегматоре – больше предсказуемость в «причесывании» примесей. Для сахарного сырья бражные колонны по схеме СМ перспективней за счет более качественного удаления головной фракции. Но управление ими создает немало проблем.

Автор статьи – ИгорьГор.

Этапы ректификации

1. Подготовка оборудования к работе. Сборка оборудования, заливка спирта-сырца в куб и прочие подготовительные операции. Обычно на всё уходит около 0,5 часа, Т1 = 0,5.

2. Нагрев до кипения. Если ТЭН выбран правильно, исходя из соотношения 1 кВт мощности на 10 литров навалки, то разогрев займет примерно 40 минут или Т2 = 0,7 часа.

3. Стабилизация. Данный этап требует от 30 минут до 1 часа. Пусть будет 45 минут или Т3 = 0,75 часа.

4. Отбор головной фракции. Время отбора «голов» (Т4) не зависит от скорости отбора. Для выведения из куба всех головных примесей нужно чтобы каждый литр навалки хотя бы раз испарился и побывал в колонне. Для этого требуется подать 1 кВт мощности нагрева на каждый литр абсолютного спирта в кубе.

Рабочая мощность в Ваттах численно равна площади поперечного сечения колонны (S) в квадратных миллиметрах.

Количество абсолютного спирта (АС) определяется, исходя из объема навалки (СС) и её крепости.

Т4 = АС / N (часов), где:

АС = 0,4 * CC (литр);

N = 3,14 * d2 / 4 / 1000 (кВт);

d – внутренний диаметр колонны (мм).

Отсюда получаем:

Т4 = 510 * CC / d2 (часов), где:

СС – 40% навалка в литрах,

d – внутренний диаметр колонны (мм2).

5. Отбор подголовников. Этот этап нужен для очистки насадки от остатков головной фракции. Количество подголовников зависит от удерживающей способности и объема насадки. Удерживающая способность СПН 3,5 х 3,5 х 0,25 примерно равна 150 мл флегмы на 1 литр насадки. Чтобы её качественно промыть, нужно отобрать 2-3 объема, для расчетов примем – 2,5.

Чтобы отобрать этот объем на скорости 0,5 л/час, требуется потратить 2 часа. Если же поднять скорость до половины номинальной, то достаточно будет и 1,2 часа независимо от диаметра царги.

Слишком маленькая скорость снижает эффективность очистки и качество спирта. Но сейчас не об этом, для сегодняшней задачи примем время отбора максимальным: Т5 = 2 часа.

Объем отбора в литрах:

Vотб = 2,5 * 0,15 * Vн = 0,375 Vн, где:

Vн – объем насадки в литрах.

Если скорость отбора принять равной 0,5 л/час, то время отбора:

Т5 = 0,75 * Vн.

Если скорость отбора равна половине номинальной скорости, то учитывая, что номинальная скорость отбора Wном в мл/час численно равна площади поперечного сечения колонны в мм2, время отбора подголовников:

Т5 = (0,375 * Vн) / (0,5 * S) = 0,75 * Vн / S = 0,75 * L *S / S

T5 = 0,75 * L (час), где:

L – высота колонны в метрах.

6. Отбор товарного спирта. Начальная скорость отбора в мл/час численно равна площади поперечного сечения колонны (S) в мм. К концу отбора для повышения флегмового числа и повышения разделяющей способности уменьшаем скорость отбора в 2.5 раза. Средняя скорость отбора «тела» будет примерно в полтора раза ниже номинальной.

Объем товарного спирта составляет примерно 80% от АС в навалке.

Отсюда время отбора «тела»:

Т6 = 0,8 * 0,4 *CC / (S / (1000 * 1,5)) = 480 * CC / S;

Т6 = 611 * CC / d2, где:

СС – количество 40% спирта-сырца (л);

d – диаметр царги (мм).

7. Отбор «хвостов». Количество «хвостов» примерно равно 10% от объема АС в кубе. Скорость отбора примерно равна половине от номинальной.

Т7 = 0,1 * 0,4 * CC / (S / (1000 * 2)) = 80 * CC / S;

Т7 = 102 * CC / d2.

8. Вытеснение примесей из колонны. Это операция занимает полчаса, Т8 = 0,5.

9. Разборка оборудования и уборка помещения. Наименее приятный этап, обычно занимает до 1 часа, Т9 = 1.

Общее время ректификации

Общее время, необходимое для одного цикла ректификации:

Т = Т1 + Т2 + Т3 + Т4 + Т5 + Т6 + Т7 + Т8 + Т9;

0,5 + 0,7 + 0,75 + 510 * CC / d2 + 2 + 611 * CC / d2 + 102 * CC / d2 + 0,5 + 1.

Упрощаем и получаем:

Т = 5,45 + 1223 СС / d2.

Объем спирта (Vc), полученного за это время, примерно равен 0,8 от АС в кубе, потерями на неисправимые «головы» и остаток в кубе пренебрежем.

Vc = 0,8 * 0,4 * CC.

Производительность, с которой можем получать спирт за час работы с колонной, можно посчитать по формуле:

Пр = Vc / Т.

Можно ли сделать полноценную ректификационную колонну своими руками?

В продаже есть удобные и качественные самогонные аппараты с ректификационной колонной. Но их стоимость высока. Поэтому мужчины, которые умеют работать с металлами, могут самостоятельно изготовить агрегат. Для создания колонны применяют материалы, не вступающие в химические реакции со спиртом и не выделяющие со временем различных элементов, вредных для здоровья человека. Для создания агрегата потребуются:

  1. Емкость нужного объема в качестве перегонного куба. Это может быть любой медный или эмалированный сосуд. Подойдет и нержавеющая сталь. Если будет небольшой выход алкоголя, то используют и скороварку.
  2. Корпус колонны в виде царги или трубы. На прилавках магазинов можно быстро найти уже готовую 15-сантиметровую царгу. Приобретают несколько штук и соединяют их. А можно без проблем сделать эту деталь из нержавеющей трубы диаметром 0,5 сантиметра и толщиной стенок 1,5–2 миллиметра. На ней с обеих сторон делают резьбу: низ присоединяют к кубу, а верх — к дефлегматору. Царга должна быть не менее одного метра в высоту, иначе вредные фракции не будут удаляться, и сивушные масла окажутся в дистилляте. В результате получится продукт низкого качества. Если делать трубу длиннее 1,5 метра, то увеличится время на ректификацию, а эффективность останется прежней.
  3. Дефлегматор для охлаждения и конденсации пара. Он может быть рубашечным или прямоточным. Изготовляют из двух труб, между которыми движется вода. Дефлегматор Димрота считается более эффективным. Корпусом становится труба, внутри которой есть тонкая трубка в виде спирали. В ней и циркулирует холодная вода. Кожухотрубный дефлегматор — из нескольких труб. В самой большой крепят маленькие. В них пар конденсируется.
  4. Насадки для царги. Они увеличивают поверхности, по которым течет флегма. Значит, вредные примеси осаждаются и не попадают в домашний алкоголь. Насадки в виде керамических шариков или нарезанных кухонных мочалок из нержавейки должны полностью заполнять царгу. Используют и насадку Панченкова. Она является самым лучшим вариантом.
  5. Узел для отбора дистиллята.
  6. Холодильник. Эта деталь изготовляется таким же образом, как и рубашечный дефлегматор. Но берутся трубки с меньшим диаметром. В холодильнике есть проходы для воды. В нижнее отверстие она входит, из верхнего жидкость направляется по трубкам к дефлегматору.
  7. Мелкие детали, чтобы соединить части.
  8. Термометр.

Метод ректификации имеет и сторонников, и противников. Он может похвастаться следующими положительными сторонами:

  1. На выходе получается крепкий спирт высокого качества, который не содержит вредных для здоровья человека примесей. Он станет прекрасной основой для любого алкогольного напитка.
  2. Можно приготовить самогон с нужной органолептикой.
  3. Прибор довольно просто сконструировать самостоятельно.

Винокуры отмечают недостатки:

  1. Весь процесс ректификации длится долго. В час получается всего один литр дистиллята.
  2. Производственные конструкции стоят дорого.

Однако, учитывая несомненную пользу колонны, ее все-таки стоит приобрести. И тогда к качеству самогона претензий не будет.

Устройство аппарата для перегонки самогона

Ректификационный аппарат колонного типа или просто ректификационная колонна представляет собой вертикально установленный цилиндр, внутри которого с помощью различных устройств и узлов достигается очистка жидкостей.

Любая жидкость неоднородного состава представляет собой смесь нескольких компонентов.

Так самогон является смесью этилового и других спиртов, эфиров, альдегидов, сивушных масел и других веществ:

  1. Каждый компонент имеет свою температуру кипения и удельный вес.
  2. По последнему показателю производится распределение на легкие и тяжелые фракции.
  3. При нагревании до температуры кипения жидкость превращается в пар, который также характеризуется разным удельным весом, определяющим их летучесть.
  4. Жидкости с низкой температурой кипения (низкокипящие) выделяет легколетучий пар, а высококипящие компоненты – труднолетучие пары.

Процесс ректификации основывается на противоположном направлении потоков пара и жидкости (флегмы, образующейся в результате конденсации пара), что видно на схеме.

Пар устремляется вверх, а жидкость скатывается вниз. Эти естественные потоки в вертикальном цилиндре контактируют друг с другом, что по законам физики сопровождается тепловым и массовым обменом, стремящимся уравновесить систему.

  • Пар, поднимаясь по трубе, обогащается легколетучими компонентами, теряя более тяжелые, труднолетучие ингредиенты, которые растворяются и конденсируются в менее нагретой жидкости и устремляются вместе с ней вниз.
  • При достаточной высоте цилиндра до верха должен дойти только один, самый легколетучий пар.
  • Здесь его можно искусственно конденсировать, превращая в однородную жидкость.
  • Жидкость, стекаемая в нижнюю часть, опять подвергается разогреву, и стартует новый цикл ректификации.

Таким образом, обеспечивается многократность процесса, что позволяет, в конце концов, максимально очистить всю жидкость, выделив наиболее легкую фракцию. В нефти это бензин, в самогоне – этиловый спирт.

Как сделать ректификационную колонну своими руками по подробной схеме

Существуют уже готовые самогонные аппараты с ректификационной колонной, которые можно купить через интернет. Как правило, они удобны и достаточно качественны, но цены на ректификаторы многих останавливают даже в стремлении изготавливать исключительно качественный самогон.

Так что, опустить руки и пользоваться «дедовскими» методами для очистки продукта: ватой, активированным углем, кофейными фильтрами? Конечно же нет, народные умельцы нашли выход и из этого положения.

Мы научим, как сделать ректификационную колонну самостоятельно, буквально из подручных материалов. Но прежде чем приступать к реализации задумки, взвесьте как следует плюсы и минусы этого устройства.

Плюсы ректификации:

  • Практически идеальная очистка самогона от вредных примесей.
  • С помощью самогона, полученного из аппарата, оборудованного колонной для очистки самогона, сделанной своими руками, можно приготовить очень качественные различные напитки с высоким содержание алкоголя.
  • Качество полученного продукта будет соответствовать ГОСТам для промышленного производства.
  • Только с помощью ректификационной колонны можно получить действительно чистый и качественный конечный продукт. При обычной перегонке, даже двойной, такого результата не достичь.

Минусы:

  • По мнению многих маститых самогонщиков, после прохождения через ректификационную колонну конечный продукт «выхолащивается», теряя не только сивуху, но и большую часть ароматической составляющей браги (к примеру, привкус варенья, которое вы добавили к ней).
  • Процесс изготовления конечного продукта более растянут по времени, значит – требует и больших энергозатрат (электроэнергии, газа, дров).
  • Нужна сама колонна, которую необходимо либо купить, либо изготовить самостоятельно.

Чтобы сделать своими руками ректификационную колонну, необходимо, поняв принцип действия, изготовить такой прибор.

Помните, что ректификационная колонна для самогонного аппарата требует качественного сырья, чтобы она могла выполнять свое главное назначение.

Понадобится:

  • нержавеющая труба диаметром от 30 до 50 мм и высотой 1,3 – 1,4 метра. Желательно выдержать именно такой диаметр, чтобы добиться максимально правильной работы оборудования. Нержавейка — инертный химически материал, он не подвержен коррозии, не выделяет посторонних запаха и химпримесей;
  • многие считают, что еще лучше изготовить ректификационную колонну из меди, но это уже – на ваше усмотрение и возможности;
  • соединительные элементы, а также силиконовые и/или медные трубки;
  • утеплитель (подойдет кусок поролона);
  • зажим от медицинской капельницы (не обязательно, но удобства добавляет);
  • 2 металлических фиксатора из сетки – по внутреннему диаметру трубы и упорные шайбы для них;
  • контактные элементы, которые будут очищать спиртовые пары от примесей. Просто отличны в этом плане мелкие стеклянные шарики, но вопрос в том, где их взять в нужном количестве (они должны на 2/3, или хотя бы наполовину заполнить внутренность колонны). Поэтому нашлась замена – металлические губки для чистки посуды в количестве 30 – 40 штук.

В противном случае вы можете купить мочалку, которая поржавеет внутри колонны, либо изготовленную из технической нержавейки, выделяющей вредные соединения.

Вот, собственно, и все дополнительное оборудование, при учете, что самогонный аппарат, включая куб и холодильник, у вас уже есть.

Новая ректификационная колонна «Прима», принцип быстросъёмного соединения, смотрим:Практическая работа на колонне с момента залива спирта-сырца до отделения хвостов:Рассмотрев чертеж ректификационной колонны, вы поймете, как ее правильно собрать. А проверив ее в действии, поймете, что теперь вы изготавливаете крепкий и идеально очищенный самогон. Поделитесь информацией с друзьями по социальным сетям!

Конструктивные особенности и виды тарельчатых колонн

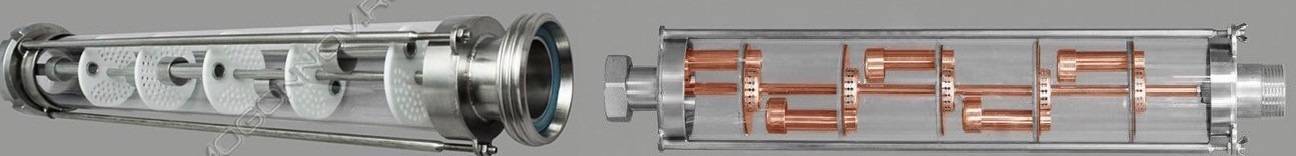

Наибольшее распространение получили модульные конструкции колонн на базе тройников-отводов или цилиндров из боросиликатного стекла. Естественно, это большое количество лишних соединительных деталей и завышенная стоимость.

Более простой вариант представляет собой готовые блоки на 5-10 тарелок. Здесь выбор шире, а цена умеренней. Как правило, этот вариант изготавливают в стеклянных корпусах.

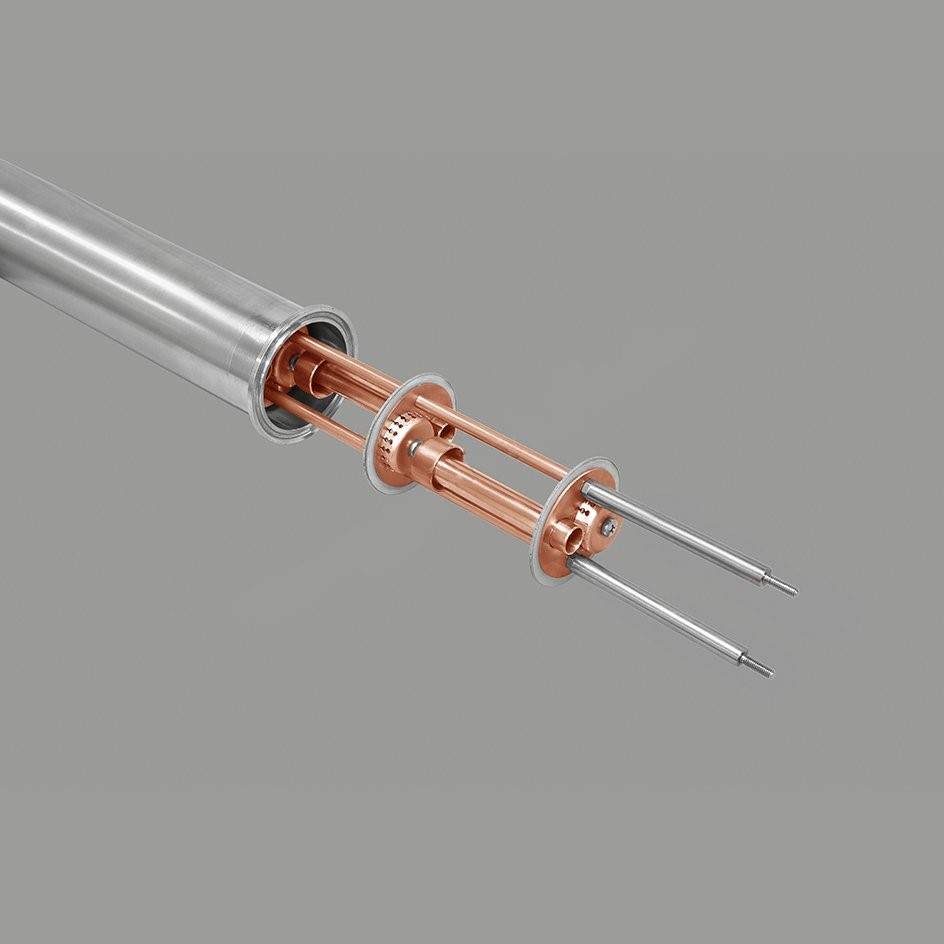

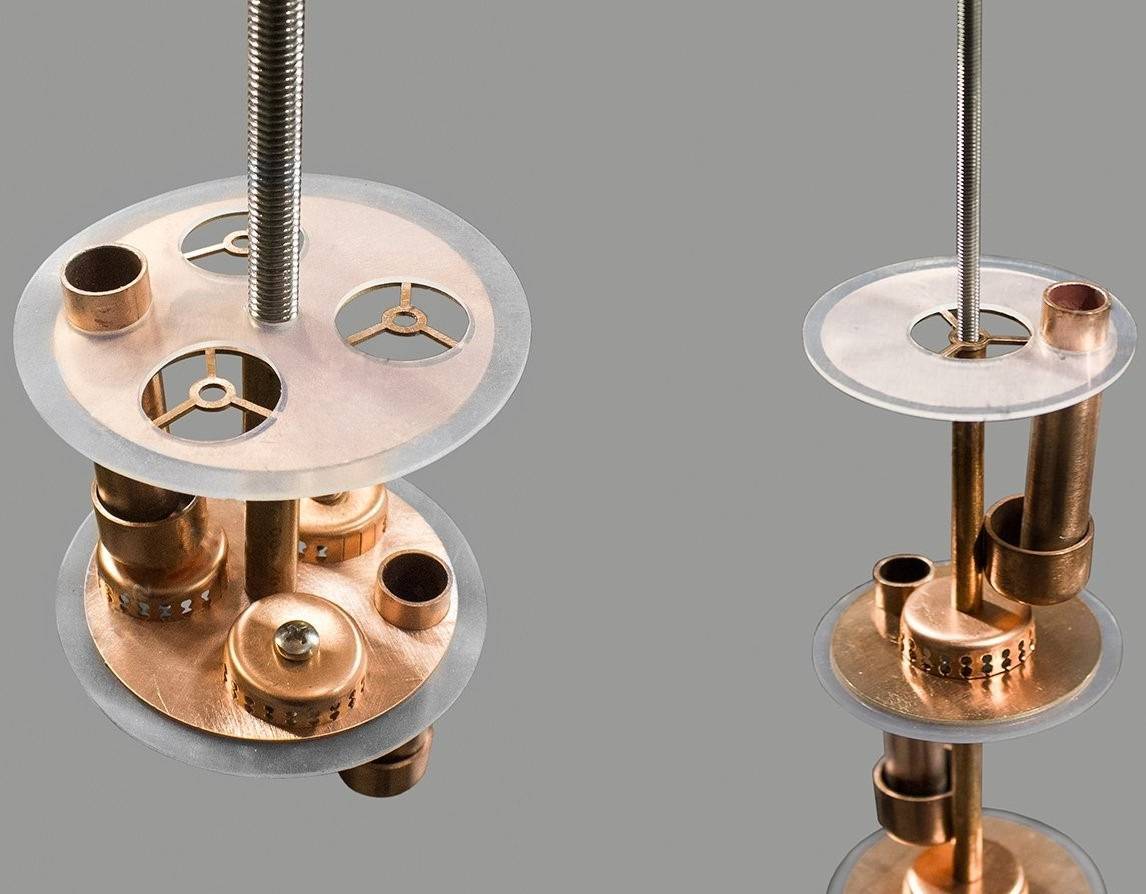

Есть и совсем бюджетные варианты – просто вставки для существующих царг.

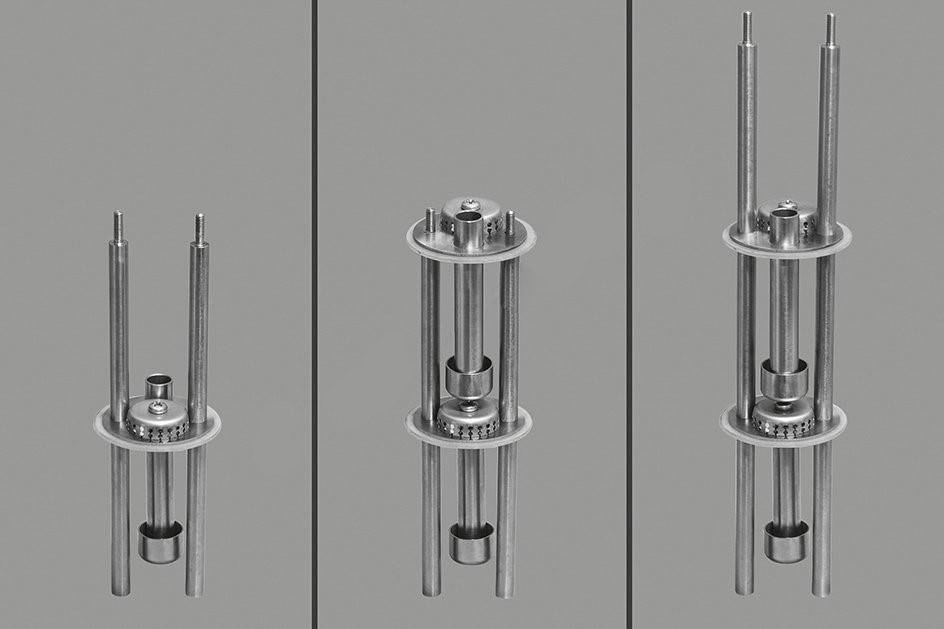

Их можно набирать из комплектующих в любом требуемом количестве.

Конструкция может быть разной, но если такие тарельчатые колонны применять с металлическими колбами, теряется наглядность процесса

Намного труднее понять, в каком режиме работает колонна, а для работы с тарелками это очень важно

Для герметизации каждого этажа применяют простые силиконовые диски.

Естественно, это менее надежно, чем уплотнительные прокладки в модульных конструкциях, но в целом работают неплохо.

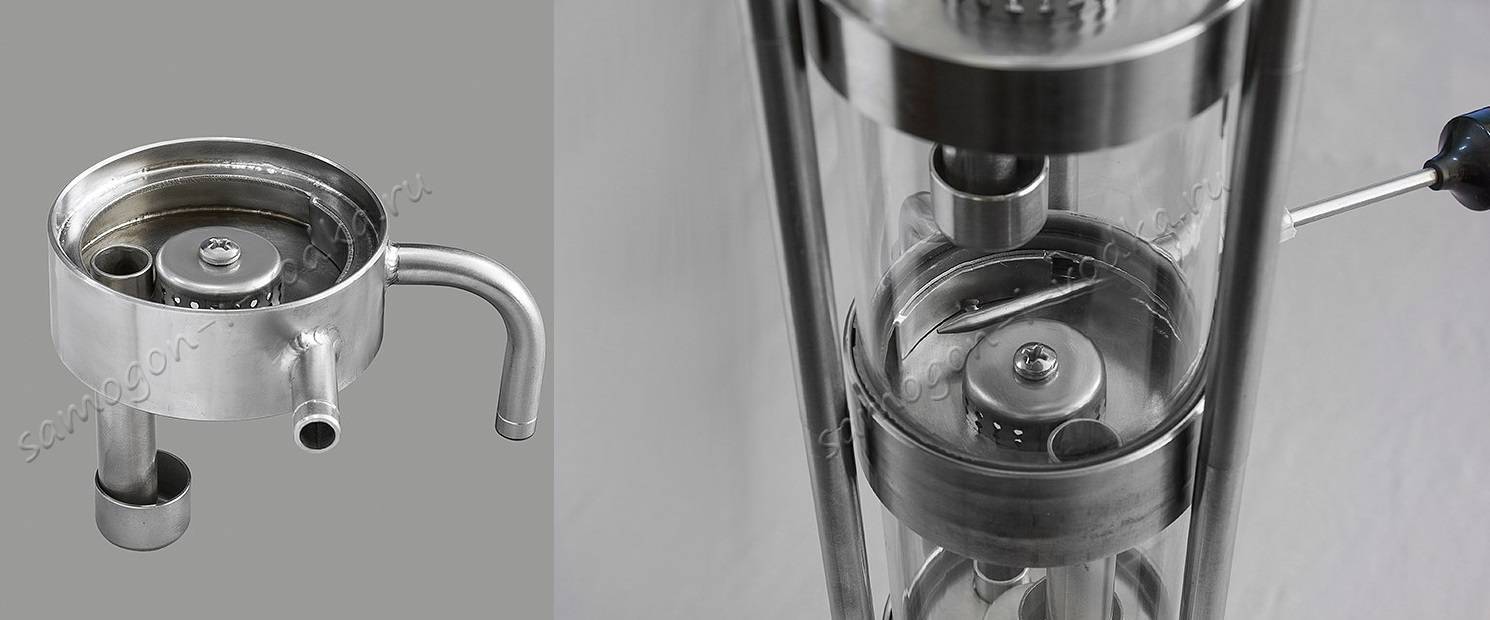

Как альтернатива существует упрощенная модульная конструкция, где каждый этаж собирается из простых и недорогих деталей, а вся конструкция стягивается воедино шпильками.

Преимуществом модульных колонн является в первую очередь их ремонтопригодность и открытость для модификаций. Например, легко дополнить колонну на нужном уровне узлом промежуточного отбора фракций и штуцером под термометр. Стоит всего лишь поменять тарелку.

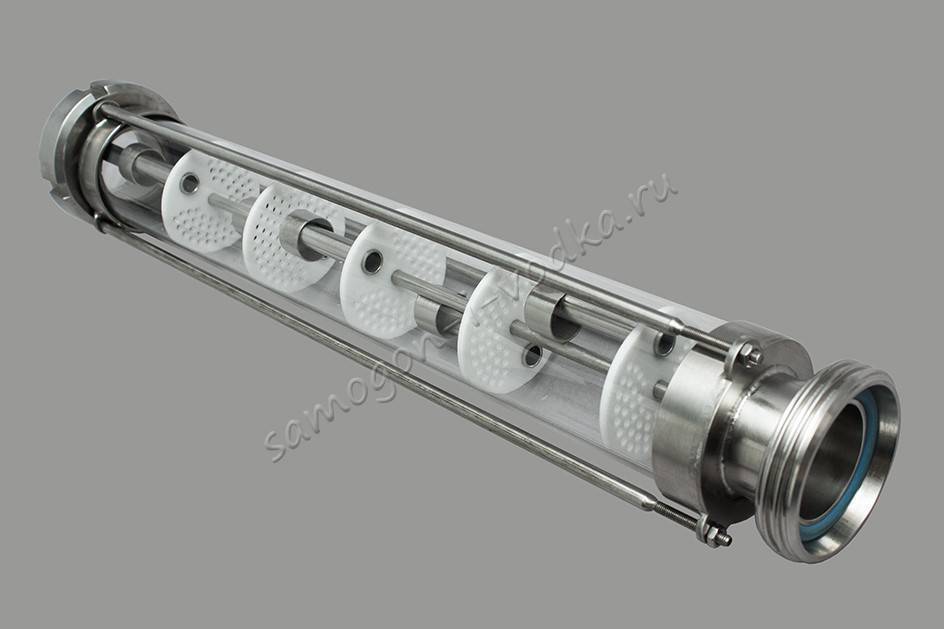

Более дешевым вариантом являются колонны с ситчатыми тарелками. Это не означает, что качество продукта с их использованием будет хуже. Но они требуют более точного управления.

Еще более дешевы провальные тарелки, но их рабочий диапазон очень узок, поэтому нужно быть готовым к точному управлению нагревом источниками со стабилизированной мощностью. В основном провальные тарелки используют на НБК.

Наиболее распространенный материал для изготовления тарелок – медь, нержавейка и фторопласт. Возможно их любое сочетание. Медь и нержавейка материалы привычные, фторопласт – один из самых инертных материалов, сравнимый с платиной. Но вот его смачиваемость плохая.

Количество тарелок в колонне как правило ограничивают 5 для получения дистиллятов крепостью 88-92% и 10 для очищенных дистиллятов с укреплением до 94-95%.

Модульные колонны позволяют сделать набор нужного количества тарелок из различного материала.

Контактные устройства (тарелки и насадки)

Контактные элементы в ректификационной колонне участвуют в формировании баланса жидкости и пара, а также в концентрации пара.

Каждый такой элемент ограничивает определенную зону, в которой протекает своеобразный цикл дистилляции – испарение и последующая конденсация отдельной фракции, при этом часто пара пересекает эту границу и движется вверх, вовлекая в свой поток легколетучие компоненты.

В любой подобной зоне устанавливается определенное равновесие.

Основными являются следующие контактные элементы:

  1. Теоретическая тарелка. По сути это сформированная равновесная зона без установки дополнительной детали. Для получения хорошо очищенного алкогольного напитка организуется от 24 до 32 таких зон.
  2. Физическая тарелка. Это реальная деталь тарельчатой формы, в которой накапливается жидкостный слой. Пар вынужденно проходи сквозь него, что проявляется многочисленными пузырьками. Данный вариант обеспечивает достаточно большую контактную площадь. Для получения полноценного, чистого спирта в колонне надо установить до 45-55 физических тарелок.
  3. Насадки. Данные контактные элементы в основном предназначены для обеспечения процесса конденсации пара. Они гораздо меньше, чем тарелки, оказывают сопротивление паровому потоку. В колоннах может использоваться несколько разновидностей – кольцо, сетка, спираль. В самодельных аппаратах нередко ставится «решето» &#8212, диск с многочисленными отверстиями. Одним из лучших материалов для насадок считается медь. Можно применить медные сплавы или алюминий.

Тарельчатые контактные элементы монтируются в основном в промышленных колоннах, имеющих большую высоту и достаточный диаметр для их установки.

В бытовых аппаратах (покупных и самодельных) приоритет отдается насадкам, которые можно закрепить в трубе диаметром 4-5 см.

Расчет параметров и подбор материалов

Прежде чем приступать к сборке колонны, следует определиться с размерами и другими характеристиками аппарата.

  1. Высота царги

    Если раньше ректификационные колонны представляли собой многометровые конструкции, то сегодня домашние винокуры пользуются компактными вариантами – около 1,5 метров длиной. Главный принцип, которым следует руководствоваться при расчете габаритов следующий: высота трубы должна быть равна примерно 50 ее диаметрам. Допускаются небольшие отклонения в одну или другую сторону. Однако длина царги не может быть меньше 1 метра. В противном случае часть сивушных масел попадет в отбор, и возникнут трудности с разделением фракций. Увеличение высоты колонны свыше 1,5 метров на качество продукта существенно не влияет, но удлиняет время перегона. К тому же, разместить такую конструкцию в домашних условиях будет проблематично. Оптимальные размеры трубы: длина – 1,3-1,4 м, диаметр – 3–5 см.

  2. Материал и толщина стенок

    Идеальным вариантом для царги является пищевая нержавейка: она никак не влияет на состав напитков. Также подойдет медь. Оптимальная толщина стенок находится в пределах 1–2 мм. Больше можно, но это утяжелит конструкцию и увеличит расходы, не принося особой выгоды. К тому же стоит помнить, что в стенках придется делать отверстия.

  3. Вид и параметры насадок

    В качестве контактного элемента проще всего использовать бытовые мочалки из нержавейки, которыми чистят посуду. Чтобы проверить качество металла, можно замочить изделие в растворе соли и оставить в нем на сутки: хорошее изделие не заржавеет. Альтернативными вариантами являются стеклянные шарики, камни определенных пород, металлическая стружка. Плотность набивки составляет 250–270 г контактного элемента на 1 л объема колонны.

  4. Объем куба

    Емкость для перегонки заполняют на 2/3, при этом количество спиртосодержащей жидкости должно соответствовать 10–20 объемам насадки. Для колонны с диаметром 5 см оптимально использовать бак на 40–80 л, для ширины в 4 см – 30–50 л.

  5. Источник нагрева

    Не рекомендуется использование газовой, электрической или индукционной плиты. Первый вариант опасен, остальные не позволяют обеспечить равномерную подачу тепла. Оптимальным вариантом является электронагрев с помощью ТЭНов, которые можно вмонтировать в куб самостоятельно. Мощность элементов зависит от объема куба: на 50 л требуется не менее 4 кВт, на 40 л – не менее 3 кВт и т. д.

  6. Вид теплоизоляционного материала

    Он должен выдерживать высокие температуры, быть химически инертным. Обычно используют поролон 3–5 мм толщиной, фторопластовые или силиконовые (но не резиновые!) прокладки.

  7. Вариант состыковки

    Если используются резьбовые соединения, может потребоваться герметик. Лучше отдать предпочтение надеванию элементов друг на друга.

Как добиться лучшего результата?

При эксплуатации ректификационной колонны требуется соблюдать определенные меры, позволяющие добиваться нормального режима ее работы и получения качественного конечного продукта.

Особо следует выделить мероприятия в следующих направлениях.

Исключение «захлебывания» установки

Эта «болезнь» связана с замедлением и прекращением стекания флегмы, что приводит к ее накоплению в цилиндре и блокированию парового потока. В результате «захлебывания» внутри колонны повышается давление, появляется громкое булькание и шум.

Явление может провоцироваться такими причинами:

  1. Превышение допустимой скорости движения парового потока, что может вызываться чрезмерным нагревом жидкости в кубе,
  2. Излишнее наполнение куба исходным сырьем или засоры в нижней зоне трубы,
  3. Слишком маленькое давление в нижней части колонны, что характерно для высокогорных условий,
  4. Повышение напряжения в питающей электросети, что вызывает незапланированное повышение мощности нагревательного элемента,
  5. Нарушения в конструкции или технологии.

Избежать данного неприятного явления помогает установка автоматического контроля и регулирования процесса

Особое внимание уделяется нагреву сырья и наполнению куба

Своевременное выведение готового продукта и оседающих тяжелых фракций

В первом случае, методика проста – на начальном этапе (до стабилизации температуры и давления) только четверть легколетучих паров конденсируется с конечным продуктом и выводится наружу, а далее – отводится максимальный его объем.

Появление осадка из тяжелых фракций выявлять сложнее. Ориентироваться приходится на запах и цвет жидкости в самом низу колонны.

Правильная подготовка установки к пуску

Перед началом ректификации необходимо проверить состояние аппарата, прежде всего, герметичность колонны. Для проверки перекрывается вывод готового продукта и закачивается холодная вода.

Только убедившись в герметичности установки можно приступать к заливке сырья и нагреву куба.

Не следует ждать от бытового аппарата чудес и замены им самогонного аппарата. Минимальная крепость исходной жидкости должна быть не меньше 30%, в противном случае на выходе не получится продукт, по крепости близкий к чистому спирту.

При изготовлении установки своими руками нельзя допускать потери тепловой энергии через корпус колонны

Особенно важно защитить нижнюю часть, т.е. зону до первого дефлегматора

В качестве теплоизоляции рекомендуется использовать:

  • пенопласт,
  • пеноизол,
  • современные фольгированные утеплители.

Ректификационные колонны позволяют глубоко очистить жидкости или выделить легкую фракцию. В промышленных условиях они находят применения во многих отраслях, в т.ч. с их помощью обеспечивается нефтепереработка, изготавливается качественный спирт.

В домашних условиях такие установки пригодны для получения очень крепких, качественных спиртных напитков из самогона. При правильной эксплуатации они совершенно безопасны и эффективны.

1 Теоретические основы – в чем состоит польза прибора?

Процесс ректификации представляет собой разделение смесей с содержанием спирта на чистые элементы. Для этого используется кипение веществ, каждое из которых имеет свою температуру испарения. В ходе этого процесса происходит образование пара, а каждая фракция отделяется от своей начальной смеси. Как правило, в ходе ректификации выделяют альдегиды, воду, этиловые и метиловые спирты, сивушные масла и другие. Такое устройство наиболее эффективно очищает спирт от вторичных примесей.

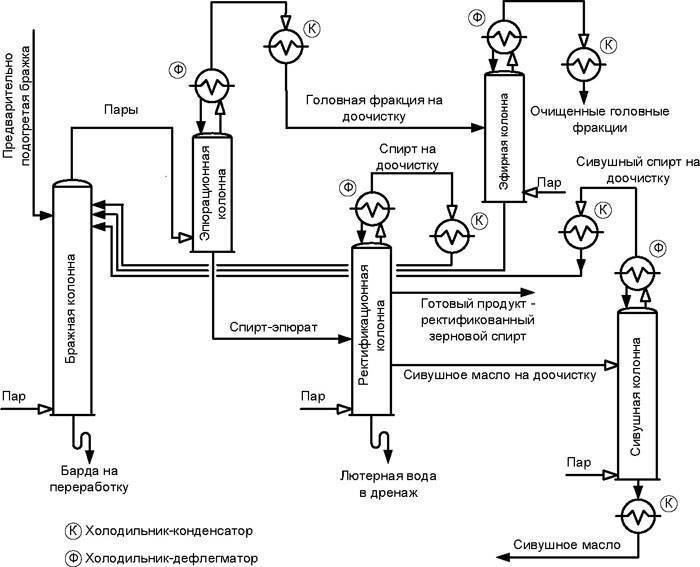

Разделение смесей с содержанием спирта на чистые элементы в ректификационной колонне

Рекомендуем ознакомиться

  • Устройство бытового самогонного – что стоит знать начинающему самогонщику
  • Дистиллятор своими руками – надежный очиститель для регулярного использования
  • Сухопарник или ректификационная колонна – что лучше и в чем отличия

Ректификация возможна из-за различного коэффициента содержания отдельных компонентов в жидкой основе и в состоянии парового испарения. Поскольку система стремится к равновесию, она пытается выровнять показатели температуры, давления и концентрации вещества в каждой из фаз. Когда пар входит в контакт с жидкостью, он обогащается компонентами низкокипящих “летучих” компонентов, а жидкость вбирает в себя высококипящие вещества. Этот процесс сопровождается обменом тепла.

Параметры ректификационной колонны:

  • Размеры и материал. Конструкция включает в себя насадки, цилиндры, дистилляторы и куб. Для колонны используется нержавеющий пищевой сплав, который не выделяет вредных веществ в жидкости.
  • Система нагрева. Для качественной колонны необходимо точно контролировать мощность нагрева. Самым оптимальным способом на сегодня является использование ТЭНов, которые устанавливаются в нижнюю часть колонны. Не рекомендуется использовать стандартную поставку газа, так как ее особенности не позволяют проводить плавную регулировку мощности нагрева.
  • Производительность. В этот параметр входит мощность нагрева, которая отвечает за интенсивность движения пара внутри конструкции.
  • Точный контроль. Каждый процесс имеет свои особенности эксплуатации и допустимые значения работы, которым нужно следовать.
  • Внутреннее давление влияет на температуру кипения. Для лучшей ректификации спирта нужно удерживать давление в диапазоне 720-780 мм. рт. ст. Если это не контролировать, давление снизится, а это уменьшит плотность пара, что приведет к “захлебыванию” колонны. Аналогичная ситуация и с высоким давлением, которое недопустимо для эффективной работы оборудования.


Ректификационная колонна включает в себя насадки, цилиндры, дистилляторы и куб. Для колонны используется нержавеющий пищевой сплав

Ректификационная колонна или самогонный аппарат

Чтобы определиться, стоит ли изготавливать ректификационную колонну, или можно ограничиться обычным самогонным аппаратом, следует сравнить характеристики этих устройств (рисунок 3).

Обычно в расчет принимаются такие критерии:

  1. Качество конечного продукта: с помощью самогонного аппарата получается спирт, качество (включая вкус и запах) полностью соответствуют изначальному качеству браги. С помощью ректификационной колонны получают спирт высочайшего качества без постороннего вкус и запаха.
  2. Крепость спирта: самогонный аппарат позволяет получить спирт крепостью 40-65% в зависимости от качества сырья и количества перегонок. В любой ректификационной колонне спирт достигает средней крепости 93-95%.
  3. Очистка от вредных веществ: в самогонном аппарате средняя, поэтому даже готовую водку в дальнейшем фильтруют. Если используется ректификационная колонна, необходимости в такой процедуре нет, так как все вредные соединения удаляются еще во время перегонки.

Из этого списка видно, что использовать ректификационную колонну действительно выгоднее, чем самогонный аппарат. С другой стороны, изготовление даже самой простой конструкции требует покупки специальных материалов и четкого соблюдения технологии.

Как сделать ректификационную колонну в домашних условиях.

Рисунок 3. Ректификационная колонна позволяет получить спирт более высокого качества для производства элитного алкоголя

Чтобы сделать простую ректификационную колонну, нужно детально изучить ее конструкцию, закупить подходящие материалы и заготовить чертежи, по которым будет проводится сборка.

Необходимые материалы

Для начала необходимо запастись подходящими материалами. Как уже говорилось выше, ректификационную колонну лучше делать из меди или из нержавейки (рисунок 4).

Эти металлы не вступают в химическую реакцию с парами спирта и не испортят вкус готового напитка.

Итак, из материалов понадобятся:

  • труба из меди (диаметр 30-50 мм, длина 130-140 см);
  • губки из нержавейки;
  • упорные шайбы;
  • металлическая сетка;
  • пенополипропилен;
  • термометр.

Рисунок 4. Материалы, необходимые для изготовления

Лучше запастись материалами с запасом, чтобы в процессе изготовления не возникло непредвиденных трудностей.

Рекомендации по сборке

Медные ректификационные колонны, изготовленные дома, по функционалу не уступают тарелочным моделям промышленного производства. Собирать такой агрегат самому сложнее, чем обычный самогонный аппарат, но качество спирта приятно удивит любого ценителя домашнего алкоголя (рисунок 5).

Сборка осуществляется так:

  1. Медную трубу разрезают на две равные части и у каждой зачищают края. Между ними создают соединение. Оно может быть резьбовым, но обязательно разборным. Таким образом, одна часть трубы будет выполнять роль царги, а вторая – корпуса дефлегматора.
  2. На трубу-царгу с обеих концов устанавливают сетки и упорные шайбы. Именно они помогут удерживать наполнитель внутри.
  3. Губки из нержавейки режут небольшими кусочками по 5-15 мм каждый. Этими фрагментами наполняется труба. Чтобы стружка внутри не сдавливалась, на 1 л объема царги берут не более 280 граммов кусочков.
  4. Когда труба будет наполнена, сетки и шайбы устанавливают на место, а царгу крепят к перегонному кубу.
  5. Вторую часть трубы оборудуют вторичным полым корпусом. Внутри него будет циркулировать вода. В качестве такого корпуса используют трубу с диаметром на 10-20 мм шире основной. При этом вторичная должна быть на 30 мм короче. Длинную трубу располагают внутри короткой, вверху и внизу приваривают кольца, внешний диаметр которых должен равняться толщине трубы (30-50 мм) плюс 10-20 мм толщины холодильника. Внутренний диаметр должен точно соответствовать толщине трубы.
  6. Во вторичном корпусе просверливаются два отверстия (под подачу воды и обратку). Потом приваривают патрубки.
  7. Сверху на дефлегматор устанавливают крышку. В ней делают отверстие для атмосферной трубки.
  8. Для узла забора просверливают отверстие на расстоянии 20 мм от места соединения царги с дефлегматором. Внутри последнего на уровне отверстия приваривают кольцо. С его помощью готовый продукт будет собираться и стекать в узел отбора.
  9. Внешний холодильник изготавливают так же, как в самогонном аппарате и подключают с помощью трубки от капельницы с регулятором к узлу отбора.
  10. Царгу и куб обшивают пенополипропиленом для дополнительной теплоизоляции. Термометр устанавливают в нижней части царги, чтобы была возможность измерить температуру внутри нее.

Рисунок 5. Сборка должна проводится в точном соответствии с чертежами

Собирать готовый продукт можно в любую емкость, но лучше использовать стеклянную.

Можно ли сделать полноценную ректификационную колонну своими руками?

Сделать самогонный аппарат с ректификационной колонкой можно в домашних условиях. Но стоит ли это делать? Экономия средств будет незначительной. Кроме того, из-за того, что дома сложно выдержать все необходимые параметры можно столкнуться с захлебыванием домашнего аппарата во время производства ректификатного спирта.

Происходит это из-за несоблюдения геометрических параметров устройства, в результате чего максимальная скорость движения пара превышается. Это приводит к скоплению жидкости в центральной части колонны, в результате чего тепломассобменные процессы прекращаются. Давление внутри царги растет. Самогонщик начинает слышать бульканье внутри аппарата.

К этой проблеме, кроме конструктивных недостатков, могут приводить следующие причины:

  • Излишний нагрев самогонного аппарата.
  • Переполнение перегонного куба.
  • Засорение нижней части укрепляющей колонны.
  • Перегонка в условиях низкого атмосферного давления.

Чтобы избежать этих проблем, ректификационный аппарат лучше купить, чем делать своими руками.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
