Конструкции для самодельного дефлегматора

Как сделать собственноручно?

Чтобы самостоятельно сделать дефлегматор, необходимо умение, навыки слесаря и сварщика. Здесь не обойтись парой штуцеров и шлангов, как при создании сухопарника/барботера. Выбрав подходящую схему для блока, приступайте к работе.

Из чего делать?

Для любой из моделей понадобится:

  • Труба из пищевой нержавейки либо меди (царга) внутренним диаметром в пределах 23-48 мм. Отклоняться от данных размеров не стоит из-за снижения эффективности работы. Расчет высоты зависит от условий. Идеальным для пленочной укрепляющей колонны считается соотношение: 30 размеров внутреннего диаметра царги. То есть – от 70 до 144 см. Если вы планируете только дефлегматор, без укрепления конечного продукта, остановитесь на 45-50 см в высоту.
  • Устройство для надежного и герметичного удерживания трубы над кубом в строго вертикальном положении. Это может быть сварка (если на кубе фланцевая крышка); резьбовое соединение; кламп.

Осторожно. Даже незначительное отклонение от вертикали грозит снижением результативности работы

  • Водяная рубашка – труба большего диаметра, охватывающая царгу, надежно соединенная с ней сваркой. Имеет два штуцера для подвода и отвода воды.
  • Шланги из ПВХ, можно – сантехнические. С готовым продуктом не взаимодействуют.

Приведем две главные модели дефлегматоров.

Пленочный с охлаждением

Это царга, имеющая собственный промежуточный холодильник. Основной расположен после дефлегматора. Благодаря охлаждению, в ней происходит качественный тепломассообмен, а флегма стекает в куб пленкой, взаимодействуя с паром.

Многократное переиспарение отлично очищает самогон. Недостаток – требуется и второй холодильник со змеевиком.

Модель Димрота

Это устройство одновременно выполняет три задачи: очистка, укрепление и конденсация. Дополнительного холодильника для него не требуется. Имеет оригинальную конструкцию:

  • Открытая в верхней части царга (это – дефлегматор).
  • На царге вварена широкая закрытая труба, оставляющая место для выхода очищенного этанола в виде пара. Одновременно служит емкостью для сбора и отвода очищенного от сивухи дистиллята.
  • Холодильник представляет собой змеевик со входным и выходным штуцерами, витками охватывающий царгу. Только по этому змеевику движется не самогон, а холодная вода. Она одновременно охлаждает и царгу, и выходящие из нее пары спирта, очищенные от примесей.

Инструкция по изготовлению холодильника своими руками

Прямоточного холодильника

Чтобы самостоятельно сделать прямоточный холодильник для самогонного аппарата не потребуется больших финансовых затрат и специального оборудования. Для сборки узла потребуются:

  • металлическая трубка 12х1 из меди, нержавейки или алюминия – 1 м.;
  • труба ПВХ водопроводная для рубашки 40х5,5 – 1 м.;
  • тройник ПВХ – 2 шт;
  • заглушки ПВХ – 2 шт;
  • водопроводный ниппель ½ – 4 шт;
  • гайка и силиконовая прокладка для ниппеля – 2 шт;
  • уплотнительная сливная манжета 40х25 – 2 шт.

Инструмент:

  • строительный фен;
  • паяльник;
  • дрель;
  • перьевое сверло по дереву №20.

Пошаговая инструкция:

  1. Подготовка внутренней трубки. Края трубки предварительно облуживаются с внутренней и внешней стороны. Ниппель обрабатывается флюсом и нагревается строительным феном. На разогретую часть ниппеля наносится олово, вставляется в трубку, пропаивается паяльником и дополнительно разогревается феном. Таким же образом припаивается ниппель ко второму концу трубки. После завершения работы трубка тщательно промывается горячей водой.
  2. Подготовка тройников. Через тройники в рубашку будет поступать холодная вода. Для этого необходимо подготовить в них переходные отверстия с соединением под штуцер ½ от гибкого шланга подачи воды. В заглушках с помощью перьевого сверла просверливаются отверстия, устанавливаются ниппели на силиконовую прокладку и фиксируются гайкой.
  3. Сборка холодильника. Из ПВХ трубы и тройников собирается рубашка. Затем на один конец металлической трубки надевается уплотнительная манжета, трубка вставляется в рубашку и с другого края вставляется вторая манжета. В отверстия тройников устанавливаются заглушки с ниппелями и фиксируются трубным хомутом.

К самогонному аппарату холодильник присоединяется гофрированной газовой подводкой с прокладками из силикона или паронита. Для подключения воды можно использовать гибкие водопроводные подводки.

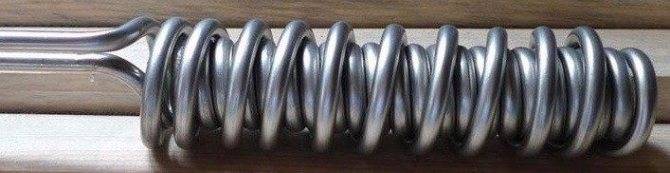

Змеевика

Для изготовления холодильника–змеевика потребуются материалы:

  • медная трубка 12х1 – 1,5 м.;
  • отрезок трубы для навивки 35–40 мм;
  • пластиковая водопроводная труба 70 мм – 0,5 м.;
  • пластиковые заглушки 70 мм – 2 шт.;
  • ниппели ½ с гайками и силиконовыми прокладками – 4 шт;
  • проволока 6–8 мм;
  • песок – 2 кг.

Пошаговая инструкция:

  1. Медную трубку плотно наполняют песком и затыкают заглушками для того, чтобы она не деформировалась во время навивки. Отрезок трубы закрепляют и навивают на него трубку вместе с проволокой, чтобы оставалось расстояние между витками.
  2. В пластиковых заглушках и трубе прорезаются отверстия и устанавливаются ниппели для подключения водопровода и соединения с перегонным кубом.
  3. Змеевик очищается от песка, промывается и помещается в корпус. Затем устанавливаются и герметизируются заглушки.

Как устроен дефлегматор?

Устройство дефлегматора может быть разным. Есть десятки модификаций устройства. В большинстве случаев конструкция состоит из следующих элементов:

  1. Металлический или стеклянный корпус цилиндрической формы. Он бывает разных размеров, что в свою очередь зависит от объема перегонного куба.
  2. Насадка-фильтр. Состоит из маленьких палочек из стекла малого диаметра, по обеим сторонам которых устанавливаются заглушки сетчатой формы.
  3. Обратный холодильник, который дает возможность сделать напиток крепче, благодаря тому, что он позволяет сконденсировать пары, тем самым возвращая их в камеру для перегонки с основной жидкостью.
  4. Термометр, позволяющий контролировать степень нагрева смеси.
  5. Сливной клапан для отработанных веществ, позволяющий удалить ненужную жидкость. При этом не нужно разбирать устройство.
  6. Штуцеры и соединения с резьбой
  7. Трубки из стекла или металла разных диаметров.

Источник и мощность нагрева колонны

Тип плиты. Самогонное прошлое не дает покоя многим новичкам, которые считают, что если раньше использовали для нагрева самогонного аппарата газовую, индукционную или обычную электрическую плиту, то можно оставить этот источник и для колонны.

Электроплитки, работающие по терморегулятору в режиме старт-стоп, не используются, потому что как только произойдет кратковременное отключение питания, пар перестанет идти в колонну, а флегма рухнет в куб. В таком случае придется начать ректификацию заново – с работы колонны на себя и отбора «голов».

Индукционная плита – крайне грубый аппарат со ступенчатым изменением мощности по 100 -200 Вт, а при ректификации нужно менять мощность плавно, буквально по 5-10 Вт. Да и стабилизировать нагрев независимо от колебания напряжения на входе вряд ли получится.

Газовая плита при залитом в куб 40-процентном спирте-сырце и 96-градусном продукте на выходе представляет смертельную опасность, не говоря уже о колебании температуры нагрева.

Подаваемая мощность. Чтобы нагреть куб за приемлемое время, нужно исходить из мощности 1 кВт на 10 литров спирта-сырца. Значит, для 50 л куба, заполненного на 40 литров, требуется минимум 4 кВт, 40 л – 3 Квт, 30 л – 2-2.5 кВт, 20 л – 1.5 кВт.

При одном и том же объеме кубы могут быть низкими и широкими, узкими и высокими. Выбирая подходящую емкость, нужно учитывать, что зачастую куб используется не только для ректификации, но и при дистилляции, поэтому исходят из самых жестких условий, чтобы подводимая мощность не приводила к бурному пенообразованию с выбросами брызг из куба в паропровод.

Опытным путем установлено, что при глубине размещения тэна около 40-50 см нормальное кипение происходит в случае, если на 1 кв. см зеркала навалки приходится не более 4-5 Вт мощности. При уменьшении глубины допустимая мощность увеличивается, а при увеличении – уменьшается.

Есть и другие факторы, влияющие на характер кипения: плотность, вязкость и поверхностное натяжение жидкости. Бывает, что выбросы происходят в конце перегонки браги, когда увеличивается плотность. Поэтому вести процесс ректификации на границе дозволенного диапазона всегда чревато неприятностями.

Распространенные цилиндрические кубы имеют диаметр 26, 32, 40 см. Исходя и допустимой мощности на площадь поверхности зеркала кубовой навалки 26 см куб, будет нормально работать при мощности нагрева до 2,5 кВт, для 30 см – 3.5 кВт, 40 см – 5 кВт.

Третьим фактором, определяющим мощность нагрева, является использование одной из царг колонны без насадки в качестве сухопарника для борьбы с брызгоуносом. Для этого нужно, чтобы скорость пара в трубе не превышала 1 м/с, при 2-3 м/с защитный эффект ослабевает, а при больших значениях пар будет гнать флегму вверх по трубе и забрасывать в отбор.

Формула для расчета скорости пара:

V = N * 750 / S (м/сек),

где:

  • N – мощность, кВт;
  • 750 – парообразование (куб. см/сек кВт);
  • S – площадь поперечного сечения колонны (кв. мм).

Исходя из вышеперечисленных соображений, выбираем объем, размеры куба, мощность нагрева и дистилляции. Все эти параметры согласованы с диаметром и высотой колонны.

Что такое дефлегматор?

Дефлегматор часто называют прикубником или сухопарником. Он представляет собой емкость с тонкими стенками маленького объема, из которой сверху выходят 2 трубки. Через 1 из них поступает жидкость, а через другую удаляется газообразный спирт. Это приспособление не должно быть обязательно установлено на самогоном аппарате, но многие профессиональные самогонщики рекомендуют его к применению.

Самогонный аппарат с дефлегматором способен производить качественный и вкусный самогон. В большинстве случаев у людей, которые производят напиток в домашних условиях, дефлегматор выглядит, как стеклянная банка с железной крышкой и медными трубками.

Характеристики трубы (царги) и насадки

Материал. Труба во многом определяет параметры ректификационной колонны и требования ко всем узлам аппарата. Материалом для изготовления царги является хромоникелевая нержавеющая сталь – «пищевая» нержавейка.

Благодаря химической нейтральности пищевая нержавеющая сталь не оказывает воздействия на состав продукта, что и требуется. На спирт перегоняют сырец из сахарной браги или отходы дистилляции («головы» и «хвосты»), поэтому главной целью ректификации является максимальная очистка выхода от примесей, а не изменение органолептических свойств спирта в ту или иную сторону. Использовать медь в классических ректификационных колоннах неуместно, поскольку этот материал слегка изменяет химический состав напитка и подходит для производства дистиллятора (обычного самогонного аппарата) или бражной колонны (частный случай ректификации).

Разобранная труба колонны с установленной насадкой в одной из царг

Толщина. Царгу делают из нержавеющей трубы с толщиной стенки 1-1,5 мм. Более толстая стенка не нужна, так как это приведет к удорожанию и утяжелению конструкции без получения каких-либо преимуществ.

Параметры насадки. Говорить о характеристиках колонны без привязки к насадке не корректно. При ректификации в домашних условиях используют насадки с площадью контактной поверхности от 1,5 до 4 кв. м/литр. С увеличением площади контактной поверхности возрастает и разделяющая способность, но падает производительность. Уменьшение площади приводит к снижению разделяющей и укрепляющей способности.

Производительность колонны вначале растет, но потом для поддержания крепости выхода оператор вынужден понижать скорость отбора. Это значит, что существует некий оптимальный размер насадки, который зависит от диаметра колонны и позволят достичь наилучшего сочетания параметров.

В зависимости от поставленных задач целесообразно использовать разные насадки. Например, при получении укрепленных дистиллятов часто применяют медные кольца диаметром и высотой 10 мм. Понятно, что в этом случае целью является не разделяющая и укрепляющая возможность системы, а совершенно другой критерий – каталитическая способность меди устранять из спирта сернистые соединения.

Варианты спирально-призматических насадок

Даже небольшое изменение диаметра колонны серьезно влияет на параметры. Для оценки достаточно помнить, что номинальные мощность (Вт) и производительность (мл/час) численно равны площади поперечного сечения колонны (кв. мм), а значит, пропорциональны квадрату диаметра

Обращайте на это внимание при выборе царги, всегда считайте внутренний диаметр и по нему сравнивайте варианты

Зависимость мощности от диаметра трубы

Диаметры трубы (мм) и высота (м)Номинальная мощность (Вт),

производительность (мл/час)

52х1

1950

50,8х1,5

1790

42х1,5

1190

40х1

1133

32х1,5

660

28х1,5

490

Высота трубы. Для обеспечения хорошей удерживающей и разделительной способности, не зависимо от диаметра, высота ректификационной колонны должна быть от 1 до 1,5 м. Если меньше – не хватит места для накопленных в ходе работы сивушных масел, в результате сивуха начнет прорываться в отбор. Еще один недостаток – головы будут нечетко разделяться на фракции. Если высота трубы больше – это не приведет к существенному улучшению разделяющей и сдерживающей способности системы, но увеличит время перегона, а также количество «голов» и «подголовников».Другими словами, с увеличением высоты трубы прибавка к разделяющей способности ректификационной колонны на каждый дополнительный сантиметр снижается. Эффект от увеличения трубы с 50 см до 60 см на порядок выше, чем со 140 см до 150 см.

Преимущества устройства

  1. Снижается количество вредных примесей, которые ухудшают вкус напитка. Если устройство было изготовлено в соответствии с нормами или приобреталось в магазине, то после перегонки самогон не нуждается в обработке химическими веществами.
  2. Этот способ обработки считается самым практичным, т. к. с его помощью в ходе всего 1 перегонки можно получать на выходе большое количества напитка, с содержанием спирта до 96 %. К тому же крепость можно регулировать с помощью дефлегматора.
  3. Устройство помогает не допустить попадания браги в готовый напиток, что избавит от последующих процессов перегонки жидкости.
  4. Дефлегматор для самогонного устройства можно использовать в качестве ароматизирующего приспособления. Если положить в емкость кусочек яблока, апельсина или свежие ягодные плоды, можно добиться того, что самогон обретет неповторимый аромат и приятные вкусовые качества

Таким образом, хотя дефлегматор и не является обязательной частью самогонного аппарата, трудно представить процесс получения качественного и вкусного напитка без его применения.

Как сделать своими руками?

Для начала, чтобы ответить на вопрос о том, как сделать дефлегматор своими руками, нужно понять,что вряд ли получится изготовить устройство, которое по своему качеству сравнится с промышленными моделями. Нужно знать, что есть множество способов, с помощью которых можно изготовить данное приспособление, главное, выбрать подходящий. Перед началом работы также стоит учесть, что от качества сборки напрямую зависит то, как хорошо будет работать устройство и будут ли возникать непредвиденные ситуации.

Тем, кто только начал пробовать свои силы в самогоноварении, для изготовления дефлегматора достаточно будет использовать стеклянная банку с закручивающейся металлической крышкой.
При таком способе не нужно заниматься сваркой, а данная конструкция считается надежной. Таким образом удастся повысить качество самогона и усовершенствовать сам аппарат.

Объем емкости будет зависеть от размеров установки. В большинстве случаев используют банки на 1,5 л. Также в дальнейшем понадобятся штуцеры, гайки, и термостойкий клей.

Для того чтобы изготовить дефлегматор своими руками, нужно выполнить следующие действия:

  1. Определить места отверстий для крепления штуцеров на железной крышке с учетом диаметра каждого из них.
  2. Высверлить отверстия широким сверлом или вырезать шилом.
  3. По контуру отверстий нанести термостойкий клей
  4. Закрепить штуцеры и с помощью гаек зафиксировать на них трубки, располагая входную на 1 см ниже выходной.
  5. Подсоединить устройство к самогонному аппарату между холодильником и перегонным кубом.
  6. Теперь для начала можно попробовать гнать самогон в небольших количествах, оценивая качество готового продукта.

Дефлегматор своими руками

Как собрать в домашних условиях дефлегматор своими руками? Это не очень сложно, но если нет желания или времени возиться со сборкой данного устройства, то в продаже есть готовые варианты по вполне приемлемым ценам. Да и современный аппарат уже идет в комплекте с дефлегматором и ректификационной колонной. К тому же не каждую модель дефлегматора для самогонного аппарата своими руками можно смастерить, некоторые виды собираются только на производстве.

Дефлегматор из банки своими руками

Отстойники можно смастерить самостоятельно из следующих предметов:

  • термоса;
  • нержавейки;
  • стеклянной банки.

Если в самогонном аппарате используется ректификационная колонна, то идеальным вариантом является сухопарник из термоса. Его трудно сделать без специальных знаний и навыков, но при большом желании можно научиться всему. Приготовьтесь, что придется сверлить и паять, поэтому сразу вооружитесь необходимыми инструментами.

Процедура изготовления оборудования следующая:

После зачистки днища термоса к нему приварить скобы, пропустить проволоки и зафиксировать к стене. Затем нужно резко дернуть термос. Преследуемая цель — снять дно с колбы термоса. Если предварительно прогреть дно горелкой, это существенно облегчит процесс.
Далее нужно обточить сварочный шов так, чтобы образовался малозаметный зазор по окружности. Сделать это лучше дрелью со специальной насадкой или наждачным станком.
Извлеките внутреннюю колбу. Чтобы было как можно проще вынуть внутреннюю часть, нужно спилить ребро горловины термоса.
Делаем отверстие во внутренней колбе на дне, вставляем и привариваем к ней вентиляционную трубку.
Во внешнюю колбу внизу и вверху врезаем и припаиваем два патрубка для свободного циркулирования холодной воды

Важно, чтобы внутренние концы трубок выступали на меньшее расстояние относительно величины промежутка между колбами.

Теперь дефлегматор из термоса готов к применению. Осталось только зафиксировать устройство на аппарате вниз горловиной.

Можно смастерить сухопарник и из отрезков труб из стали-нержавейки (d = 38 мм и d = 52 мм). Приобрести отрезки труб по низким ценам можно в пункте приема металлолома. Сначала с наружной стороны трубки большего диаметра на концах вваривается два патрубка. Трубку с меньшим диаметром нужно вставить внутрь большей. Чтобы между деталями образовалась рубашка, нужно заварить концы. После устройство присоединяется к отверстию в крышке куба. А в образовавшейся полости циркулирует вода (холодная).

Изготовление такого сухопарника — очень трудная задача. Необходимы слесарные навыки и опыт работы с аппаратом для сварки, так как нужно будет спаивать трубки между собой. Если таких навыков нет, то лучше устройство из нержавейки купить и сэкономить время и нервы.

Проще всего сделать сухопарник в домашних условиях из банки.

Для такой конструкции потребуются:

  • стеклянная банка объемом не меньше одного литра с крышкой из металла;
  • штуцеры — 2 шт.;
  • шило;
  • гайки — 2 шт.;
  • фломастер;
  • клей термоустойчивый.

Технология изготовления:

  1. Отметить на крышке диаметр отверстий в местах соединения, обвести штуцеры фломастером.
  2. Сделать отверстия острым шилом.
  3. Установить штуцеры, а после закрепить гайками.
  4. Для максимальной герметизации отверстий требуется обработать их снаружи и внутри термоустойчивым клеем.

После того как сухопарник готов, останется только соединить его с самогонным аппаратом. Лучше использовать шланги из силикона, так как резина может повлиять на вкус и запах алкогольного напитка.

Детали можно заказать в мастерской, предпочтительнее из нержавейки

Важно, чтобы штуцер для входа был короче, чем штуцер для выхода, таким образом можно защитить самогон от попадания в него браги

Эффективность устройства, сделанного самостоятельно, зависит от метода сборки, используемых материалов и от правильного расчета требуемых параметров. Лучше всего после изготовления предварительно протестировать его. Залить обычную воду в куб, затем запустить аппарат: так можно проверить наверняка прочность монтажа и герметичность отстойника.

Раньше считали, что в дефлегматоре нет необходимости, не задумываясь о качестве спиртного напитка. Но в наше время люди, занимающиеся самогоноварением, пришли к выводу, что такая экономия сказывается на качестве алкоголя (остаются вредные вещества), а, следовательно, и чревата плохими последствиями для здоровья. Употребляя алкоголь высокого качества, можно избежать опасной интоксикации организма.
