Сделать сухопарник и барботер для самогонного аппарата своими руками не такая уж и сложная задача. Дело в том, что конструкция модулей не отличается наличием сложных микросхем и прочих элементов. Изготовить дефлегматор можно, имея на руках банку из стекла, 2 соединительных шланга из силикона и 2 штуцера.
Алгоритм действий:
- Подбираем банку из стекла размером в 0,5 литра с металлической крышкой, которая должна закручиваться и плотно прилегать к банке.
- На крышке делаем две отметки, они должны соответствовать диаметру штуцеров. После на месте отметок прорезаем отверстия, используя шило или другой инструмент.
- В проделанные отверстия крепим штуцера, обрабатываем конструкцию герметиком или клеем для обеспечения герметичности, монтируем сухопарник, используя шланги из силикона. Устройство находится между перегонным кубом и холодильником.
Можно по аналогии изготовить еще один дефлегматор или отдать предпочтение барботеру. Его тоже можно сделать своими руками. Барботер изготавливают двумя способами. Нередко подобным названием именуют ряд банок из стекла, они помогают отфильтровать алкоголь от вредных примесей.
Как сделать барботер из сильфона:
- Стоимость аппарата «Финляндия» более 6 тысяч рублей, а стоимость шланга для бытового газа — 200 рублей. Из шланга (сильфона) можно сделать барботер.
- На один конец шланга устанавливается заглушка.
- Затем на поверхности сильфона делаются небольшого размера пропилы (длинна пропилов может достигать нескольких миллиметров, расстояние между ними составляет 1 сантиметр).
- Можно не делать пропилы, а просверлить в шланге отверстия.
- Шланг из нержавейки сворачивают в кольцо и укладывают его на дно перегонного куба.
- Диаметр шланга от 10 до 20 миллиметров; он должен располагаться таким способом, чтобы отверстие находилось внизу.
На этом можно считать процесс изготовления барботера завершенным. Расположенный в перегонном кубе шланг будет контролировать кипение, а пары будут увеличивать объем браги.
Приспособление можно сделать не только из сильфона, но и из медной трубки. Для этого потребуется:
- приобрести трубу из меди, после стоит запаять ее с одного конца;
- уложить на дно перегонного куба, завернув ее в кольцо;
- в стенках трубы просверлить или пропилить отверстия;
- отверстия должны находиться в одном ряду, их диаметр не должен превышать 2–3 миллиметра.
Устройство работает по принципу обеспечения процесса сильного кипения браги. Когда в куб заливается жидкость, то она заполняет отверстия. После того как брага начинает кипеть при дистилляции, жидкость высвобождается и в виде паров поднимается вверх, захватывая частички сусла. Это приводит к тому, что давление в баке повышается, и спирт кипит интенсивнее, начинает испаряться при температуре в 87 градусов.
Чтобы самогонный аппарат работал еще эффективнее, его необходимо оснастить парогенератором — он поможет контролировать уровень давления внутри перегонного куба.
Не стоит возлагать на барботер или сухопарник каких-то фантастических надежд. Устройства не превратят брагу в 100-градусный спирт, зато помогут значительно повысить качество продукта, сделать его более чистым и крепким, окажут влияние на вкус и запах. Такой алкоголь не нанесет вреда здоровью человека и не станет причиной тяжелой интоксикации.
Источник
Царга для самогонного аппарата: что это и как сделать своими руками
Самым простым способом модернизации дистиллятора является установка царги, которая позволяет лучше очищать самогон от примесей. Устройство представляет собой металлическую трубу с ячеистым наполнителем (насадкой), которая крепится к перегонному кубу. Далее подсоединяются остальные части аппарата: сухопарник и холодильник.
Степень очистки зависит от размера царги: чем она длиннее, тем более качественный продукт получается на выходе. Однако сравнивать это устройство с ректификационной колонной некорректно. Даже на аппаратах с царгой рекомендуется выполнять перегонку дважды.
Царга позволяет улучшить качество самогона в 3–4 раза
Так, 15-сантиметровая труба дает 20-кратную степень очистки, 30-сантиметровая – 50-кратную и т. д. В данном случае под кратностью понимают, количество взаимодействий конденсата с насадкой, а не во сколько раз становится чище алкоголь.
Чтобы усовершенствовать аппарат с помощью царги, понадобятся минимальные навыки работы со строительными инструментами: болгаркой, дрелью, сварочным аппаратом, паяльником и т. д.
Подготовка материалов
Лучше всего для изготовления очищающего устройства подойдет нержавеющая сталь. Этот прочный металл безопасен, инертен к спирту и отлично переносит высокие температуры.
В качестве альтернативы можно использовать медь.
От алюминия лучше отказаться, поскольку он может повлиять на характеристики продукта.
Выбирая размер трубы, не стоит слишком гнаться за длиной. Стоит помнить, что вместе с усилением очищающих свойств царги замедляется скорость перегонки. Оптимальный диапазон длины – 15–45 см. При необходимости можно будет дополнить конструкцию и добавить еще одну царгу или даже несколько.
Самым доступным вариантом является обычная кухонная мочалка, которой чистят кастрюли. На трубу в 20 см нужно примерно 3 металлические губки, для большей длины – 4–5 шт. Еще лучше – использовать специальную насадку Панченкова или мелкие пружинки-спиральки диаметром 2-3 мм.
Ячеистого материала нужно довольно много: он должен заполнить все внутреннее пространство трубы, но не препятствовать свободному движению паров и жидкостей.
Для фиксации насадок необходима сеточка (тоже нержавеющая), которую можно вырезать из старого кухонного ситечка.
Для подсоединения царги к кубу и другим элементам аппарата потребуются штуцеры (в идеале – нержавеющие или медные, на крайний случай латунные), силиконовые прокладки-уплотнители, гайки.
Царга: инструкция по изготовлению
- На крышке перегонного куба установить резьбовой штуцер, закрепив его с помощью двух гаек с герметичной силиконовой прокладкой или приварив (если куб из нержавейки).
- Сделать внутреннюю резьбу на одном из концов трубы, чтобы она соответствовала штуцеру и легко накручивалась на него. Длина резьбы должна быть не менее 3 см, чтобы царга выдерживала вес остальных элементов аппарата.
- Нанести резьбу в верхней части царги для подсоединения паропровода или дополнительной секции царги.
- На пару сантиметров ниже верхней резьбы сделать отверстие, вкрутить в него предварительно снабдив резьбой, отрезок трубки длиной около 3–4 см. Это гнездо под щуп термометра, вставлять который необходимо с силиконовым уплотнителем.
- В нижней части трубы закрепить сеточку и засыпать наполнитель.
- Соединить царгу с паропроводом и другими элементами аппарата.
Что такое сухопарник и барботер?
Самогоноварение – процесс творческий, помогающий поддержать домашний бюджет, не тратясь на покупку спиртного. Да еще и отвлекающий от насущных проблем, приносящий удовольствие, оберегающий от фальсификата, которого сегодня развелось немерено.
Но для того, чтобы получать по-настоящему качественный продукт, аппарата старого образца становится недостаточно. Наиболее часто для дополнительной очистки уже во время перегона браги используются сухопарники и барботеры.
Популярно и объединение небольших устройств в одном аппарате. Эти модули в СА призваны сделать перегон более чистым от сивушных масел и прочих примесей, а заодно и немного укрепить для получения дистиллята крепостью в 70 и более градусов.
Устройство и принцип работы сухопарника
Сухопарники делают из нержавеющей стали или обычной стеклянной банки с металлической крышкой. Устройства немного отличаются между собой и у каждого – свои преимущества:
Из нержавейки. Представляет собой цилиндр, к которому подсоединены на штуцерах два шланга: как правило, входящий ниже, отводящий – выше. Поступающие из перегонного куба пары слегка охлаждаются и высоко кипящие примеси (сивушные масла) оседают внизу, а пары этилового спирта проходят дальше – в барботер или холодильник (в зависимости от конструкции). Сухопарник такой конструкции непременно оборудуется резьбовой заглушкой или сливным краником в нижней точке цилиндра. Специалисты рекомендуют сливать флегму (то, что скапливается в цилиндре) после отбора голов, чтобы она не переиспарялась и не испортила конечный, питьевой продукт. Поэтому есть смысл заменить заглушку краником, если в вашем СА такая конструкция сухопарника.
Важно. Подсоединяйте барботер и сухопарник только силиконовыми шлангами (как вариант – трубки из пищевой нержавейки)
Силикон – материал нейтральный к химическим составляющим дистиллята, стойкий к температурному воздействию. Шланги ПВХ подходят только для подключения/отвода воды к холодильнику и с пищевыми продуктами (алкоголем) соприкасаться не должны, поскольку вступают в химические реакции и продуцируют опасные для здоровья соединения.
- Из стеклянной банки. Как в аппаратах промышленного изготовления, так и в самодельных встречается такая конструкция. Это обычная стеклянная банка под закручивающуюся крышку. В крышке проделаны два отверстия со штуцерами, на которые одеваются подводная и отводная трубки. Принцип действия тот же, что и у цилиндрического сухопарника. Главные преимущества такой конструкции:
- Весь процесс видно воочию: сколько скопилось флегмы, как она возникает и т.п.
- Банку можно заменить во время перегона: отобрали «головы», тут же старую открутили, новую закрутили. Только делайте это в перчатках, чтобы не обжечься горячим паром.
- На место разбившейся банки без труда устанавливается другая.
- Конструкцию легко воспроизвести своими руками.
Работа барботера
Другое название этого модуля СА – мокропарник. Он сделан из стеклянной банки с подводом и отводом паров через крышку с двумя штуцерами. Барботер от сухопарника отличает только одна деталь: входной штуцер не заканчивается под крышкой, а доведен (с помощью трубки) почти до дна банки (не достает на пару миллиметров).
Образуясь в кубе, пары напрямую или через сухопарник, устремляются в барботер. Соприкасаясь с холодным стеклом, превращаются в жидкость. И уже через эту жидкость проходят дальнейшие пары. Вы увидите «бульканье» в банке. Таким образом спиртовой дистиллят очищается и частично укрепляется.
Назначение и применение
Главное назначение установки двух модулей – максимально снизить содержание вредных для здоровья примесей в алкогольном дистилляте, при этом не лишив его присущего данному вида аромата и вкуса (что особенно важно для браг из зернового или фруктового сырья). Дополнительно является препятствием для брызгоуноса
Кроме того, установка таких конструкций помогает сделать дистиллят вкуснее и крепче. Проходя через сухопарник, самогон очищается, а заодно – избавляется от неприятного запаха, становится мягче. В барботере спиртовые пары частично теряют воду (которая остается в составе увеличивающегося количества жидкости при перегоне), тем самым увеличивая в алкогольных парах количество этилового спирта.
Хотя скорость перегонки при этом резко падает, а чистота конечного продукта все равно вызывает сомнение. Целесообразнее для получения спирта использовать ректификационную колонну.
Пошаговое изготовление своими руками
Сухопарник для самогонного аппарата своими руками сделать несложно. Для этого понадобятся:
- стеклянная емкость объемом от 0,5 до 2 л,
- 2 штуцера диаметром 12 мм с внешней резьбой,
- 1 штуцер такого же диаметра с внутренней резьбой,
- 1 контргайка,
- 1 силиконовый шланг диаметром 12 мм и длиной 10 см.
В качестве промежуточного дистиллятора подойдет обычная стеклянная банка с закручивающейся крышкой. А вместо жестких трубок удобнее использовать гибкие шланги, так как это позволит легко собрать всю конструкцию.
Процесс изготовления
- На крышке с помощью обычного карандаша делают отметки для центров отверстий под штуцеры.
- Промежуток между отметками должен быть таким, чтобы между штуцером с внутренней резьбой и контргайкой при установке их на крышку оставалось небольшое расстояние.
- Отверстия в крышке можно сделать с помощью любого подручного инструмента, но проще всего — сверлом по дереву № 20.
- Затем в отверстия вставляются штуцеры с внешней резьбой, так чтобы концы для шлангов оставались с наружной стороны.
- На оба штуцера с внутренней стороны крышки нужно надеть силиконовые уплотнители, которые можно вырезать из шланга.
- Затем на один штуцер закручивается контргайка, а на другой — штуцер с внутренней резьбой, на который и надевается силиконовый шланг.
Вся эта конструкция вместе с крышкой плотно закручивается на банку, и сухопарник готов. Устанавливают его между кубом и холодильником. Подвод пара из перегонного куба осуществляется через штуцер и трубочку. Второй штуцер соединяется шлангом с холодильником.
Сухопарник можно сделать, используя более прочную крышку из нержавейки с припаянными или приваренными к ней трубками. Такая конструкция более сложна в изготовлении, но она будет служить намного дольше.
В этом случае одну трубку приваривают так, чтобы ее конец практически совпадал с нижней частью крышки, а вторую опускают ниже уровня крышки минимум на 10 см.
Объем банки зависит от количества сырья для получения самогона. Если он небольшой, лучше и банку взять маленького объема. Для получения больших объемов самогона можно использовать трехлитровые банки, крышка подойдет на любую из них.
Полезное видео про сборку сухопарника в домашних условиях
Посмотрите видео, в котором рассказывается как сделать сухопарник из банки:
Так же у нас имеется статья: как сделать самогонный аппарат своими руками.
Виды сухопарников
Без сливного краника/со сливным краником
Второй вариант предпочтительнее, поскольку позволяет удалять сивушные масла в процессе перегонки. Но сделать такое устройство довольно сложно.
Сухопарник/барботер
Особенность последнего – в наличии внутри емкости воды, в которую опущен входящий шланг. Считается, что такая конструкция лучше задерживает вредные примеси.
Разборный/неразборный
Последний вариант не очень удобен в эксплуатации: его трудно хорошо вымыть, в результате часть конденсата остается внутри банки и может попасть в конечный продукт.
Также сухопарники могут отличаться по ориентации в пространстве.
Например, в заводских устройствах часто встречаются вертикальные отстойники, который находятся прямо над кубом.
В домашних условиях для изготовления сухопарника обычно используют обыкновенную стеклянную банку, которую можно подключить только сбоку от куба с помощью шланга.
Такой вариант неплохо работает, прост в изготовлении и довольно долговечен. По необходимости емкость можно заменить и преспокойно пользоваться устройством дальше.
Принцип работы и чертежи

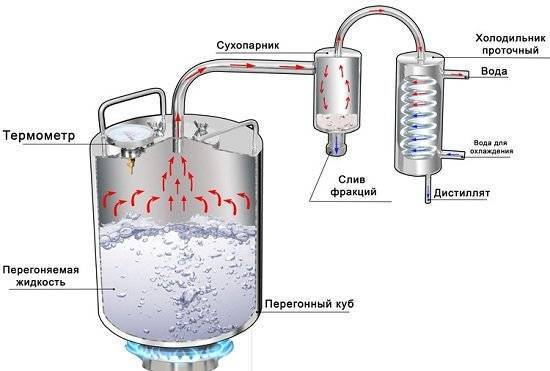

При кипении браги в перегонном кубе испарения начинают заполнять весь доступный объем
Поэтому очень важно, чтобы вся конструкция была герметична, иначе запах будет распространяться за пределы помещения. Давление в перегонном кубе возрастает, и пар по шлангу или трубке устремляется в сухопарник, который некоторые называют прикубником
Так как в прикубнике при резком увеличении объема пар охлаждается, вода и сивушные масла, входящие в его состав, начинают конденсироваться и на дне банки появляется мутная желтоватая жидкость, имеющая резкий неприятный запах.
Эту жидкость необходимо спускать в канализацию. При правильно установленном сухопарнике спирта в жидкости немного, поэтому для крепления самогона она не подходит, а вот отравиться ею легко.
Если емкость сухопарника слишком мала, температура не опустится до нужной отметки и пар не разделится на фракции.
Слишком большой сухопарник приведет к падению температуры ниже нужной отметки. В таком случае спирт, температура кипения которого +78 ºС, также начнет конденсироваться и самогона получится меньше, чем могло бы быть.
Мутный и прозрачный самогон
При сильном кипении браги, ее брызги в большом количестве попадают в отводной шланг. По шлангу жидкость также стекает в прикубник и остается в нем. Таким образом, эта часть перегонного аппарата служит еще и для исключения вероятности попадания браги в спирт.
Без прикубника на начальном этапе самогоноварения в холодильнике оказывается очень мутная и плохо пахнущая жидкость, которая требует нескольких повторных очисток.
При использовании сухопарника конечный продукт уже после первой перегонки становится заметно крепче и чище.
Но перегонять сырье нужно минимум два раза —, это обязательное правило
Для того чтобы самогон стал высшего качества, очень важно менять или промывать прикубник после перегонки головных фракций браги
Промывать это устройство следует, не снимая крышки. Достаточно пустить струю воды в штуцер со шлангом внутри банки и слить воду через другой. Эту процедуру повторяют до тех пор, пока банка не станет чистой.
Принцип работы кожухотрубных теплообменников и сфера их применения
В самогоноварении многоходовые перекрестноточные холодильники принято называть кожухотрубниками (КХТ), а их однотрубный вариант – противо- или прямоточным холодильником. Соответственно, при использовании этих конструкций в качестве дефлегматоров — кожухотрубными и рубашечными дефлегматорами.
В домашних самогонных аппаратах, бражных и ректификационных колоннах подачу пара осуществляют в эти теплообменники по внутренним трубам, а охлаждающей воды – в кожух. Любого промышленного конструктора-теплотехника это бы возмутило, так как именно в трубах можно создать высокую скорость теплоносителя, значительно увеличив теплоотдачу и КПД установки. Однако у винокуров свои цели и не всегда нужен высокий КПД.
Например, в дефлегматорах для паровых колонн, наоборот, требуется смягчить градиент температур, размазать зону конденсации как можно больше по высоте, и, сконденсировав необходимую часть пара, не допустить переохлаждения флегмы. Да еще и точно регулировать этот процесс. На первый план выходят совсем другие критерии.
Среди применяемых в самогоноварении холодильников наибольшее распространение получили змеевики, прямоточники и кожухотрубники. Каждый из них имеет свою сферу использования.
Кожухотрубник выступает на первый план при автономных системах охлаждения, поскольку совершенно нетребователен к давлению воды. Как правило, обычного аквариумного насоса хватает для успешной работы. Кроме того, при мощностях нагрева от 5-6 кВт и выше кожухотрубный холодильник становится практически безальтернативным вариантом, так как длина прямоточного холодильника для утилизации высоких мощностей будет нерациональной.
Кожухотрубный дефлегматор
Для дефлегматоров бражных колонн ситуация несколько иная. При малых, до 28-30 мм, диаметрах колонн наиболее рационален обычный рубашечник (в принципе тот же кожухотрубник).
Для диаметров 40-60 мм лидером становится дефлегматор Димрота. Это высокоточный охладитель с четкой регулируемостью мощностью и абсолютной несклонностью к завоздушиванию. Димрот позволяет настроить режимы с наименьшим переохлаждением флегмы. При работе с насадочными колоннами он, благодаря своей конструкции, дает возможность центрировать возврат флегмы, наилучшим образом орошая насадку.
Кожухотрубник выходит на передний план при системах автономного охлаждения. Орошение насадки флегмой происходит не в центре колонны, а по всей плоскости. Это менее эффективно чем у Димрота, но вполне допустимо. Расход воды при таком режиме у кожухотрубника будет ощутимо выше нежели у Димрота.
Если нужен конденсатор для колонны с жидкостным отбором, то Димрот вне конкуренции за счет точности регулировки и малого переохлаждения флегмы. Кожухотрубник также применяют для этих целей, но переохлаждения флегмы трудно избежать и расход воды будет выше.
Основной причиной популярности кожухотрубников у производителей бытовых аппаратов является то, что они более универсальны в использовании, а их детали легко унифицируются. Кроме того, применение кожухотрубных дефлегматоров в аппаратах типа «конструктор» или «перевертыш» вне конкуренции.
Купить или сделать самому?
Но в этом случае их стоимость значительно увеличивается. Но гораздо дешевле купить аппарат минимальной комплектации, в котором все части идеально подходят друг к другу, а сухопарник сделать самостоятельно, тем более что изготовление этого устройства не требует особых затрат и сложных манипуляций.
Заключение
Из-за постоянной инфляции и роста цен на алкогольную продукцию, а также ухудшения качества данных напитков, популярность домашнего самогона возрастает все больше.
Потому как каждый предмет этого спиртового устройства влияет на качество исходного продукта, а от этого напрямую зависит наше здоровье.
Как правильно работать на бражной колонне
Ну тут все просто. Наша колонна будет работать только как дистиллятор, дефлегматор не используется. Подаем воду только во второй холодильник и как можно быстрее перегоняем брагу на спирт-сырец. Для тех, кто не знает для чего это делается — читать статью двойная фракционная дистилляция.
Вторая перегонка.
Отбор голов
Начинаем греть куб. Когда температура в кубе приближается к 75 градусам подаем воду в оба охладителя. Причем в дефлегматор необходимо подавать столько воды, чтобы пар в нем полностью конденсировался и не попадал во второй охладитель. Т.е. в приемную емкость течь ничего не должно.
Такой режим работы называется «работой на себя». Длиться он должен 25-30 минут. За это время в царге сконцентрируются головные фракции.
Теперь очень аккуратно начинаем снижать подачу воды в укрепляющий дистиллятор до тех пор пока из второго охладителя не начет капать самогон со скоростью 2-3 капли в секунду. Стоит заметить, что время отклика колонны на изменение подачи воды довольно велико.
Поэтому необходимо делать паузы между изменениями входящих параметров — чуть убавили воды и ждете 30 секунд. Затем смотрите на результат и если надо, убавляете еще. Или прибавили.
И так, на скорости 2-3 капли в секунду отбираем головы. Отбираются они на как правило на запах, но если ваш опыт самогоноварения пока еще не позволяет этого сделать, то пользуйтесь стандартной пропорцией — 50 мл на каждый килограмм сахара в браге.
Когда головы закончились — меняем емкость и начинаем отбор тела.
Отбор тела
Медленно уменьшаем подачу воды в дефлегматор. Самогон начинает выходить быстрее. Чем меньше подаете воды, тем быстрее начинает идти процесс. Но при этом крепость и чистота дистиллята падает.
Тут выбирайте сами — либо побыстрее в ущерб степени очистки и градусности, либо покрепче и чище, но подольше.
Компромиссным решением, на мой взгляд, является скорость, при которой самогон идет тонкой струйкой.
Теперь настала пора обратить внимание на термометр, установленный над пленочной колонной. В этот момент на нем должна зафиксироваться какая-то определенная температура
Какая именно у вас будет я сказать не могу, т.к. она зависит от крепости вашего спирта-сырца, залитого в аппарат.
Но вот что вам надо запомнить. Если вы выбрали правильный режим отбора, то температура должна держаться на этом уровне. Если же она растет, пусть даже очень медленно (на 1-1,5 градуса), но постоянно, значит мы подводим слишком много тепла и самогон идет ненадлежащего качества. Поэтому либо увеличиваем подачу воды, либо уменьшаем нагрев.
Теперь, когда мы отрегулировали колонну и из второго прямоточника течет струйкой крепкий самогон, а температура выходящего из колонны спиртосодержащего пара постоянна (колеблется в пределах 0,1-0,2 градусов), мы отбираем тело.
Но через какое-то время температура все же начинает увеличиваться — все потому, что спирта в кубе становится меньше. Тогда необходимо вновь немного увеличить количество подаваемой воды в дефлегматор. Температура вернется к прежнему значению, но количество выходящего самогона уменьшится.
Вот в таком режиме и отбираем тело до хвостов. Опытным самогонщикам их появление подскажет собственный нос. Начинающим же рекомендую переходить к отбору хвостов, когда температура в кубе (именно в кубе, а не над колонной!) поднимется до 93ºС.
Отбор хвостов
Если вы занимаетесь отбором хвостов, то просто отключаете подачу воды в дефлегматор и отжимаете остатки как при обычной дистилляции. На всякий случай напомню, что хвосты мы собираем в отдельную емкость.
Для чего нужно устройство
В процессе брожения любого сырья, используемого для получения спирта, помимо этанола, образуется большое количество побочных продуктов, которые определяют цвет, вкус и запах напитка.
Некоторые из этих веществ вредны для организма, а в определенной концентрации являются сильнейшим ядом. При высоком содержании сивушных масел в самогоне употребление его даже в количестве 100 мл вызовет похмелье с отравлением.
Высокая концентрация этих компонентов в самогоне способна привести к летальному исходу. Поэтому от них необходимо избавляться. Именно для этого и используется сухопарник.
Теперь вы знаете, для чего нужен сухопарник. Как его изготовить в домашних условиях самостоятельно?
