Как сделать барботер для самогонного аппарата?

Как сделать барботер своими руками?

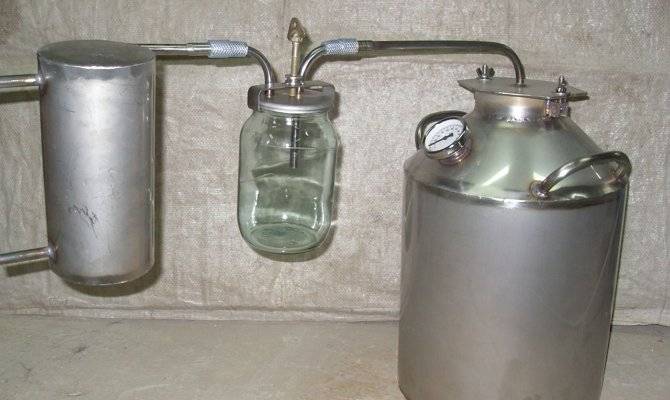

Самый простой барботер – стеклянная банка с завинчивающейся крышкой. В крышке просверлены два отверстия, в которые вставлены штуцера (каждый с возможностью закрепления трубок сверху и снизу). К одному из штуцеров вверху подключена силиконовая трубка, по которой идут пары спирта из куба, а снизу на нижнее сопло одета другая трубка, опущенная в воду.

Другой штуцер имеет опущенную в банку короткую трубочку. На выступающую сверху головку штуцера одета силиконовая трубка, ведущая к сухопарнику или непосредственно к холодильнику.

Из описания устройства понятен алгоритм его изготовления:

Закупаем штуцера и трубки: внутренние – силиконовые, наружные могут быть из нержавейки для удерживания данного элемента системы дистилляции в подвешенном состоянии, или также силиконовыми. Берем стеклянную банку с завинчивающейся крышкой. В крышке сверлим два отверстия под штуцера и «сажаем» их на термостойкий герметик.

Подсоединяем трубки и можно приступать к испытаниям.

Перед подключением устройства к самогонному аппарату на дно барботера наливают немного воды. Но даже если вы ее не нальете, жидкость там вскоре появится – это осядут примеси вместе с водяным паром, который непременно поднимается вместе со спиртом. Но все же лучше перед началом перегонки добавить воду, чтобы уже на стадии «голов» самогон очищался.

Часто используется не один барботер, а два и более. Могут встречаться аппараты и с шестью барботерами, хотя это уже, пожалуй, перебор. При этом очистка будет, можно сказать – идеальной.

А в самогоне (как и в водке) должен быть определенный аромат, зависящий от продуктов, использованных для браги. Именно сивушные масла его обеспечивают. Даже в производственных условиях допустимо содержание этих масел на уровне 10-15%.

Если вы будете использовать барботер, то доведение до стандарта по чистоте производится путем отсечения голов и хвостов. То есть, отбираются первые 10% от предполагаемого количества дистиллята и все, что в струе ниже 40°.

Этого уже будет достаточно, чтобы самогон был чистым, пригодным для употребления и сохранил нужный аромат.

Имейте в виду. «Головы» можно использовать для различных растирок, компрессов и т.п. вместо медицинского спирта, но не для употребления внутрь!

Хвосты пригодны для добавления в брагу, они повышают выход конечного продукта.

В случае использования нескольких барботеров, именно в последний из последовательно подсоединенных добавляют ароматизирующие вещества.

Кроме того, опытным путем доказано, что один барботер очищает самогон он вредных примесей на 20%, а если вы отбираете «головы» и «хвосты», то этот показатель значительно выше. Также чистоты алкоголю добавляет сухопарник, который желательно включить в систему дистилляции.

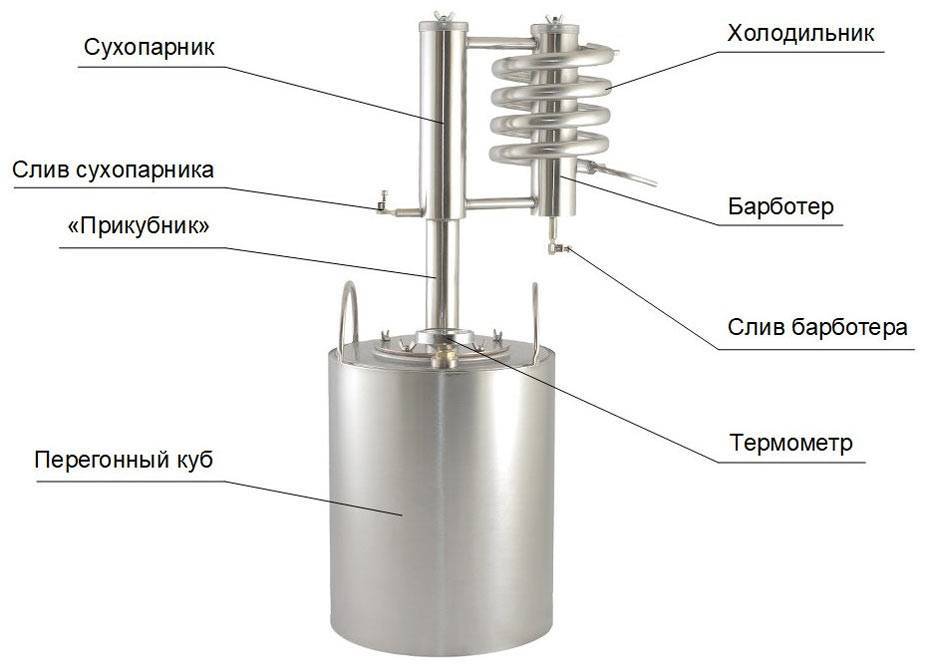

Что такое сухопарник и барботер?

Самогоноварение – процесс творческий, помогающий поддержать домашний бюджет, не тратясь на покупку спиртного. Да еще и отвлекающий от насущных проблем, приносящий удовольствие, оберегающий от фальсификата, которого сегодня развелось немерено.

Но для того, чтобы получать по-настоящему качественный продукт, аппарата старого образца становится недостаточно. Наиболее часто для дополнительной очистки уже во время перегона браги используются сухопарники и барботеры.

Популярно и объединение небольших устройств в одном аппарате. Эти модули в СА призваны сделать перегон более чистым от сивушных масел и прочих примесей, а заодно и немного укрепить для получения дистиллята крепостью в 70 и более градусов.

Устройство и принцип работы сухопарника

Сухопарники делают из нержавеющей стали или обычной стеклянной банки с металлической крышкой. Устройства немного отличаются между собой и у каждого – свои преимущества:

Из нержавейки. Представляет собой цилиндр, к которому подсоединены на штуцерах два шланга: как правило, входящий ниже, отводящий – выше. Поступающие из перегонного куба пары слегка охлаждаются и высоко кипящие примеси (сивушные масла) оседают внизу, а пары этилового спирта проходят дальше – в барботер или холодильник (в зависимости от конструкции). Сухопарник такой конструкции непременно оборудуется резьбовой заглушкой или сливным краником в нижней точке цилиндра. Специалисты рекомендуют сливать флегму (то, что скапливается в цилиндре) после отбора голов, чтобы она не переиспарялась и не испортила конечный, питьевой продукт. Поэтому есть смысл заменить заглушку краником, если в вашем СА такая конструкция сухопарника.

Важно. Подсоединяйте барботер и сухопарник только силиконовыми шлангами (как вариант – трубки из пищевой нержавейки)

Силикон – материал нейтральный к химическим составляющим дистиллята, стойкий к температурному воздействию. Шланги ПВХ подходят только для подключения/отвода воды к холодильнику и с пищевыми продуктами (алкоголем) соприкасаться не должны, поскольку вступают в химические реакции и продуцируют опасные для здоровья соединения.

  • Из стеклянной банки. Как в аппаратах промышленного изготовления, так и в самодельных встречается такая конструкция. Это обычная стеклянная банка под закручивающуюся крышку. В крышке проделаны два отверстия со штуцерами, на которые одеваются подводная и отводная трубки. Принцип действия тот же, что и у цилиндрического сухопарника. Главные преимущества такой конструкции:
  • Весь процесс видно воочию: сколько скопилось флегмы, как она возникает и т.п.
  • Банку можно заменить во время перегона: отобрали «головы», тут же старую открутили, новую закрутили. Только делайте это в перчатках, чтобы не обжечься горячим паром.
  • На место разбившейся банки без труда устанавливается другая.
  • Конструкцию легко воспроизвести своими руками.

Работа барботера

Другое название этого модуля СА – мокропарник. Он сделан из стеклянной банки с подводом и отводом паров через крышку с двумя штуцерами. Барботер от сухопарника отличает только одна деталь: входной штуцер не заканчивается под крышкой, а доведен (с помощью трубки) почти до дна банки (не достает на пару миллиметров).

Образуясь в кубе, пары напрямую или через сухопарник, устремляются в барботер. Соприкасаясь с холодным стеклом, превращаются в жидкость. И уже через эту жидкость проходят дальнейшие пары. Вы увидите «бульканье» в банке. Таким образом спиртовой дистиллят очищается и частично укрепляется.

Назначение и применение

Главное назначение установки двух модулей – максимально снизить содержание вредных для здоровья примесей в алкогольном дистилляте, при этом не лишив его присущего данному вида аромата и вкуса (что особенно важно для браг из зернового или фруктового сырья). Дополнительно является препятствием для брызгоуноса

Кроме того, установка таких конструкций помогает сделать дистиллят вкуснее и крепче. Проходя через сухопарник, самогон очищается, а заодно – избавляется от неприятного запаха, становится мягче. В барботере спиртовые пары частично теряют воду (которая остается в составе увеличивающегося количества жидкости при перегоне), тем самым увеличивая в алкогольных парах количество этилового спирта.

Хотя скорость перегонки при этом резко падает, а чистота конечного продукта все равно вызывает сомнение. Целесообразнее для получения спирта использовать ректификационную колонну.

Зачем дистиллятору сухопарник и барботер

Опытные самогонщики знают, что сухопарник и барботер не являются обязательными элементами аппарата. Тем не менее их наличие может значительно расширить спектр возможностей дистиллятора. Данные дополнения в значительной степени повышает качество полученного продукта и позволяет употреблять алкоголь уже после первой перегонки.

Действие сухопарника

Принцип действия сухопарника основан на химических свойствах разных жидкостей. Приспособление отделяет фракции жидкостей, которые имеют разную температуру закипания. Спирт кипит и испаряется при менее высоких температурах, чем сивушные масла. Именно поэтому поступая в ёмкость сухопарника тяжёлые масла остаются кипеть на дне ёмкости, а пары спирта благополучно проходят дальше.

Благодаря такому подходу, приспособление позволяет:

  • очищает спирт-сырец в процессе дистилляции физическим способом;
  • повышает крепость финального продукта;
  • допустимо использовать для придания самогону приятного аромата;
  • некоторые конструкции позволяют слить вредные примеси ещё во время дистилляции.

Как уже упоминалось выше, приспособление даёт возможность ограничиться одной перегонкой. Напиток сразу готов к употреблению, но дополнительная очистка лишней не будет.

Для чего барботер

Прежде чем определяться как выбрать самогонный аппарат с сухопарником и барботером, стоит узнать, что представляет собой последний. Фактически предназначение приспособления повторяет первый описанный нами прибор, с одним различием, очищение выполняется механически.

Принцип действия заключается в том, что при попадании в ёмкость тяжёлые сивушные масла конденсируются и образуют некоторый объём жидкости. В дальнейшем через эту жидкость проходят пары спирта, вредные примеси оседают, а лёгкие пары спирта продолжают свой путь очищенными.

Благодаря этому достигается следующий эффект:

  • спирт очищается;
  • крепость конечного продукта повышается;
  • при использовании нужных добавок происходит ароматизация напитка.

Чтобы ароматизировать продукт достаточно добавить в барботер любой компонент, содержащий достаточное количество эфирных масел. Проходящий через него пар приобретёт нужный аромат, который сохранится до конца процесса дистилляции.

Совместное использование и сухопарника, и барботера позволяет уже после первой перегонки получить на выходе качественный самогон готовый к употреблению. Следует учитывать, что скорость процесса падает и уменьшается общая производительность аппарата. Но при этом экономиться время на отсутствии необходимости повторной дистилляции.

Как работает барботер в самогонном аппарате

Сначала спиртуозные испарения поступают в резервуар. Попадая туда, они мгновенно охлаждаются на несколько градусов. Примеси, чья температура кипения выше, чем у испарений спирта, стекают на дно устройства, предварительно конденсируясь на стенках. Из остатков конденсата образуется жидкость, которая полностью покрывает нижний край длинной трубки. Следующая партия паров должна пройти через образовавшуюся жидкость, чтобы попасть в охладитель.

Таким образом оседают тяжёлые примеси, а очищенные пары спирта подымаются и попадают в змеевик. Для того чтобы увеличить эффективность устройства, в барботер можно налить воду до начала процесса. Так пары спирта будут сразу проходить через фильтр.

В таком способе есть нюанс. Под воздействием горячих паров спирта вода будет нагреваться, в результате испаряясь и попадая в конечный продукт. Такие испарения могут повлиять на химический состав спиртного и его крепость. Обычно в системе самогонного устройства присутствуют два приспособления. Первый используется как дополнительный очиститель паров, второй – это хранилище ароматических веществ, которые используются для насыщения спиртного ароматами, улучшения качества и вкуса.

Своими руками

Сделать сухопарник и барботер для самогонного аппарата своими руками не такая уж и сложная задача. Дело в том, что конструкция модулей не отличается наличием сложных микросхем и прочих элементов. Изготовить дефлегматор можно, имея на руках банку из стекла, 2 соединительных шланга из силикона и 2 штуцера.

Алгоритм действий:

  • Подбираем банку из стекла размером в 0,5 литра с металлической крышкой, которая должна закручиваться и плотно прилегать к банке.
  • На крышке делаем две отметки, они должны соответствовать диаметру штуцеров. После на месте отметок прорезаем отверстия, используя шило или другой инструмент.
  • В проделанные отверстия крепим штуцера, обрабатываем конструкцию герметиком или клеем для обеспечения герметичности, монтируем сухопарник, используя шланги из силикона. Устройство находится между перегонным кубом и холодильником.

Можно по аналогии изготовить еще один дефлегматор или отдать предпочтение барботеру. Его тоже можно сделать своими руками. Барботер изготавливают двумя способами. Нередко подобным названием именуют ряд банок из стекла, они помогают отфильтровать алкоголь от вредных примесей.

Как сделать барботер из сильфона:

  1. Стоимость аппарата «Финляндия» более 6 тысяч рублей, а стоимость шланга для бытового газа — 200 рублей. Из шланга (сильфона) можно сделать барботер.
  2. На один конец шланга устанавливается заглушка.
  3. Затем на поверхности сильфона делаются небольшого размера пропилы (длинна пропилов может достигать нескольких миллиметров, расстояние между ними составляет 1 сантиметр).
  4. Можно не делать пропилы, а просверлить в шланге отверстия.
  5. Шланг из нержавейки сворачивают в кольцо и укладывают его на дно перегонного куба.
  6. Диаметр шланга от 10 до 20 миллиметров; он должен располагаться таким способом, чтобы отверстие находилось внизу.

На этом можно считать процесс изготовления барботера завершенным. Расположенный в перегонном кубе шланг будет контролировать кипение, а пары будут увеличивать объем браги.

Приспособление можно сделать не только из сильфона, но и из медной трубки. Для этого потребуется:

  • приобрести трубу из меди, после стоит запаять ее с одного конца;
  • уложить на дно перегонного куба, завернув ее в кольцо;
  • в стенках трубы просверлить или пропилить отверстия;
  • отверстия должны находиться в одном ряду, их диаметр не должен превышать 2–3 миллиметра.

Устройство работает по принципу обеспечения процесса сильного кипения браги. Когда в куб заливается жидкость, то она заполняет отверстия. После того как брага начинает кипеть при дистилляции, жидкость высвобождается и в виде паров поднимается вверх, захватывая частички сусла. Это приводит к тому, что давление в баке повышается, и спирт кипит интенсивнее, начинает испаряться при температуре в 87 градусов.

Чтобы самогонный аппарат работал еще эффективнее, его необходимо оснастить парогенератором — он поможет контролировать уровень давления внутри перегонного куба.

Не стоит возлагать на барботер или сухопарник каких-то фантастических надежд. Устройства не превратят брагу в 100-градусный спирт, зато помогут значительно повысить качество продукта, сделать его более чистым и крепким, окажут влияние на вкус и запах. Такой алкоголь не нанесет вреда здоровью человека и не станет причиной тяжелой интоксикации.

Что такое барботер и для чего он нужен?

Перегонка браги — процесс сложный, для получения высококачественного напитка может потребоваться химическая очистка, вторая перегонка. Все это поможет повысить качество продукта, но отнимет определенное время. Впрочем, самогонщикам удалось найти альтернативу — оснастить аппараты для производства алкоголя дополнительными модулями.

Барботер — это одно из тех приспособлений, которое помогает в процессе дистилляции самогона очистить его от сивухи, сделать крепче и чище.

Зачем нужен барботер и как он работает:

  • помогает повысить крепость напитка на 19–20 градусов;
  • сэкономить время на повторной перегонке;
  • сделать самогон чище и ароматнее.

Модуль используют с различной целью, например, в самогонном аппарате «Финляндия», он выполняет функцию приспособления, которое повышает крепость напитка. Прибор «Финляндия» оснащен и сухопарником, по этой причине его можно использовать для производства элитного алкоголя, а не только самогона.

Одну из емкостей используют в качестве хранилища, в нее помещают пряности, корки лимона или другие ароматные вещества, которые способны повлиять на качество напитка. При этом хранить добавки можно как в сухопарнике, так и в барботере.

Зачем нужен сухопарник и барботер в одном устройстве? На этот вопрос есть несколько ответов:

  • Приспособления помогают значительно улучшить качество конечного продукта, очистить его от вредных примесей.
  • Устранить неприятный запах самогона, сделать его более мягким, наделить приятным ароматом и устранить горечь или ярко выраженное послевкусие.
  • Сделать напиток более крепким. Это происходит не только за счет очистки, но и за счет того, что барботер сталкивает пары спирта с жидкостью и «отправляет» конденсат на дополнительную очистку. В конечном счёте это и повышает качество продукта.

Ни барботер, ни сухопарник не помогут в домашних условиях произвести спирт крепостью в 100 градусов — об этом стоит помнить. Для производства такого продукта потребуется специальное оборудование и лабораторные условия.

Дома можно производить спирт крепостью до 96 градусов, но для этого необходимо будет приобрести ректификатор.

Имеет ли значение количество сухопарников?

В случае установки сухопарника часто возникает вопрос об их количестве. Если основное их предназначение заключается в улучшении качества получаемого самогона, то логично предположить, что большее их количество обеспечит лучшее качество. Однако стоит учитывать ряд факторов:

  • Цель производства самогона: для личного пользования или на продажу.
  • Финансовые затраты на приобретение модернизированных моделей.
  • Сложность установки и работы с аппаратом.
  • Трудности в эксплуатации.

Если вы только начинаете и у вас мало опыта в производстве самогона, лучше всего начать с одного сухопарника. Это поможет избежать лишних трудностей и не потребует больших затрат. В случае необходимости можно осуществить повторную перегонку для улучшения качества. Это позволит добиться желаемого результата и избавиться от большей части сивушных масел.

Схема двойного сухопарника

Двойной сухопарник подойдёт уже для опытных винокуров, желающих производить высококачественный самогон. При желании установить несколько элементов можно воспользоваться разборными сухопарниками. Такой вариант отлично подойдёт для любых целей. Однако стоит учитывать, что качество и вкусовые показатели во многом зависят от всей системы самогонного аппарата.

3 Барботер и сухопарник – покупка или самостоятельное изготовление?

Большинство любителей натурального спиртного стремятся изготовить каждый из элементов самогонного аппарата своими руками. Но на практике оказывается, что сделать это не так просто, как кажется. Поэтому, чтобы не тратить свое время понапрасну, стоит рассмотреть, как выбрать сухопарник и барботер в специализированном магазине.


Сухопарник и барботер своими руками

Самым простым и распространенным вариантом считается приобретение уже готового комплекта модулей от производителей самогонных аппаратов. Основное достоинство подобного способа заключается в том, что при эксплуатации этих приспособлений не будет каких-либо непредвиденных ситуаций. Даже если модули и выйдут из строя, их всегда можно поменять или отремонтировать по гарантии. Цена на такой комплект зависит от материала, типа конструкции, объема, наличия дополнительных функций.

Если вы уже имеете опыт в изготовлении деталей для самогонного аппарата, то оптимальным вариантом для вас станет создание барботера и сухопарника своими руками. Сделать модули лучше всего из стеклянных банок, объемом по 0,5 л. Для работы также понадобятся крышки для сосудов, штуцеры, трубки, надежные крепления и прокладки. Алгоритм выполнения работ достаточно прост, и если вы знакомы с принципом работы каждого из элементов, то при их изготовлении своими руками у вас не возникнет никаких проблем.

Для создания сухопарника и барботера нужно проделать отверстия в крышках от емкостей. Диаметр отверстий должен соответствовать размеру штуцеров. После этого вкручиваем штуцеры в крышки и фиксируем их креплениями. К наружным концам штуцеров подсоединяем трубки. Лучше всего, если последние будут изготовлены из силикона. После этого крышку со штуцерами нужно закрутить на банку, и можно начинать использование самогонного аппарата.

Что такое сухопарник и барботер?

Самогоноварение – процесс творческий, помогающий поддержать домашний бюджет, не тратясь на покупку спиртного. Да еще и отвлекающий от насущных проблем, приносящий удовольствие, оберегающий от фальсификата, которого сегодня развелось немерено.

Но для того, чтобы получать по-настоящему качественный продукт, аппарата старого образца становится недостаточно. Наиболее часто для дополнительной очистки уже во время перегона браги используются сухопарники и барботеры.

Популярно и объединение небольших устройств в одном аппарате. Эти модули в СА призваны сделать перегон более чистым от сивушных масел и прочих примесей, а заодно и немного укрепить для получения дистиллята крепостью в 70 и более градусов.

Устройство и принцип работы сухопарника

Сухопарники делают из нержавеющей стали или обычной стеклянной банки с металлической крышкой. Устройства немного отличаются между собой и у каждого – свои преимущества:

Из нержавейки. Представляет собой цилиндр, к которому подсоединены на штуцерах два шланга: как правило, входящий ниже, отводящий – выше. Поступающие из перегонного куба пары слегка охлаждаются и высоко кипящие примеси (сивушные масла) оседают внизу, а пары этилового спирта проходят дальше – в барботер или холодильник (в зависимости от конструкции). Сухопарник такой конструкции непременно оборудуется резьбовой заглушкой или сливным краником в нижней точке цилиндра. Специалисты рекомендуют сливать флегму (то, что скапливается в цилиндре) после отбора голов, чтобы она не переиспарялась и не испортила конечный, питьевой продукт. Поэтому есть смысл заменить заглушку краником, если в вашем СА такая конструкция сухопарника.

Важно. Подсоединяйте барботер и сухопарник только силиконовыми шлангами (как вариант – трубки из пищевой нержавейки)

Силикон – материал нейтральный к химическим составляющим дистиллята, стойкий к температурному воздействию. Шланги ПВХ подходят только для подключения/отвода воды к холодильнику и с пищевыми продуктами (алкоголем) соприкасаться не должны, поскольку вступают в химические реакции и продуцируют опасные для здоровья соединения.

Из стеклянной банки. Как в аппаратах промышленного изготовления, так и в самодельных встречается такая конструкция. Это обычная стеклянная банка под закручивающуюся крышку. В крышке проделаны два отверстия со штуцерами, на которые одеваются подводная и отводная трубки. Принцип действия тот же, что и у цилиндрического сухопарника. Главные преимущества такой конструкции:

  1. Весь процесс видно воочию: сколько скопилось флегмы, как она возникает и т.п.
  2. Банку можно заменить во время перегона: отобрали «головы», тут же старую открутили, новую закрутили. Только делайте это в перчатках, чтобы не обжечься горячим паром.
  3. На место разбившейся банки без труда устанавливается другая.
  4. Конструкцию легко воспроизвести своими руками.

Работа барботера

Другое название этого модуля СА – мокропарник. Он сделан из стеклянной банки с подводом и отводом паров через крышку с двумя штуцерами. Барботер от сухопарника отличает только одна деталь: входной штуцер не заканчивается под крышкой, а доведен (с помощью трубки) почти до дна банки (не достает на пару миллиметров).

Образуясь в кубе, пары напрямую или через сухопарник, устремляются в барботер. Соприкасаясь с холодным стеклом, превращаются в жидкость. И уже через эту жидкость проходят дальнейшие пары. Вы увидите «бульканье» в банке. Таким образом спиртовой дистиллят очищается и частично укрепляется.

Назначение и применение

Главное назначение установки двух модулей – максимально снизить содержание вредных для здоровья примесей в алкогольном дистилляте, при этом не лишив его присущего данному вида аромата и вкуса (что особенно важно для браг из зернового или фруктового сырья). Дополнительно является препятствием для брызгоуноса

Кроме того, установка таких конструкций помогает сделать дистиллят вкуснее и крепче. Проходя через сухопарник, самогон очищается, а заодно — избавляется от неприятного запаха, становится мягче. В барботере спиртовые пары частично теряют воду (которая остается в составе увеличивающегося количества жидкости при перегоне), тем самым увеличивая в алкогольных парах количество этилового спирта.

Хотя скорость перегонки при этом резко падает, а чистота конечного продукта все равно вызывает сомнение. Целесообразнее для получения спирта использовать ректификационную колонну.

О герметизации

Расположив барботер, если это трубка, на дне перегонного куба под небольшим уклоном, можно избежать гидравлического удара в момент прохода первого пара. Выталкивание попавшей в трубку через отверстия жидкости не будет проходить резко. Если барботер проходит через стенку емкости, то соединение герметизируется. Для этого врезается штуцер, затягиваемый гайками с обеих сторон. На наружный его конец надевается силиконовый шланг. Внутренний конец соединяется с барботером любым способом. При пропускании шланга через крышку перегонного куба делается то же самое. Разборный барботер наиболее предпочтителен. Отсоединенные от него трубки или шланги не перегнутся при хранении. Объем в комнате для него уменьшится.
