Как сделать парогенератор для самогонного аппарата

Как сделать парогенератор

Для того, чтобы сделать парогенератор для самогонного аппарата своими руками, понадобится самая обычная скороварка. При желании ее можно приобрести в любом магазине в пределах 1,5-2 тысяч рублей. Именно здесь и будет кипеть вода. В качестве барботера будем использовать сильфонный шланг для газа.

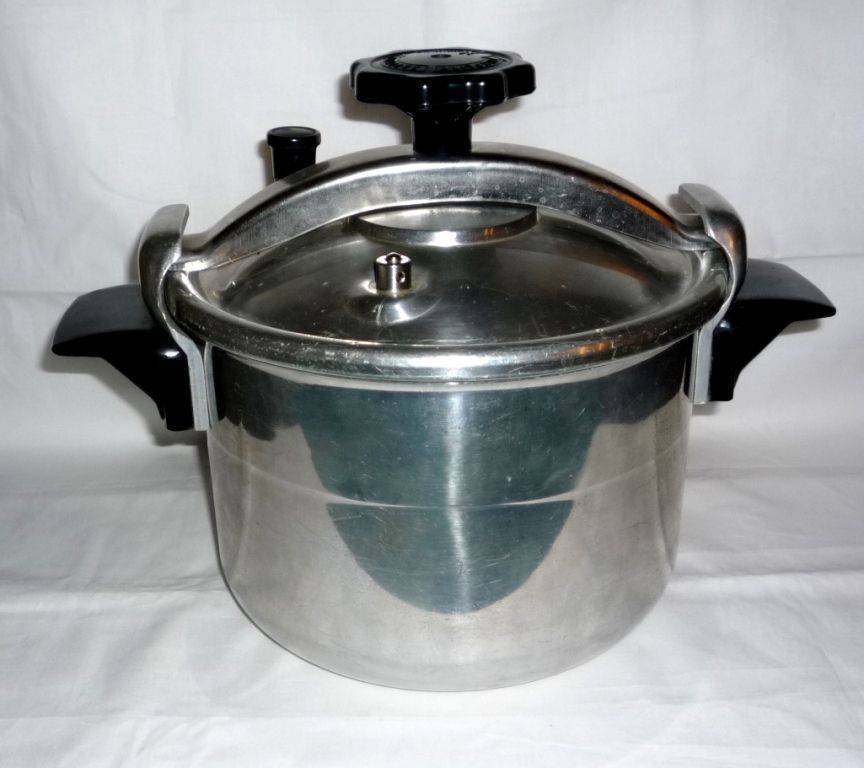

Предохранительные клапаны, установленные на крышке скороварки, позволяют контролировать давление и сбрасывать его при избытке. Помимо этого необходимо врезать в крышку штуцер, к которому присоединить силиконовый шланг.

Кроме этого понадобятся соединительные трубки, которые объединят все элементы цепи и герметик. Все это можно купить в магазине. Сильфон – 250-280 рублей, герметик – 280-300 рублей.

В итоге у вас должна получиться цепь, куда входят парогенератор – барботер – перегонный куб — сухопарник – змеевик – емкость. Пар под высоким давлением из парогенератора переходит в перегонный куб, где нагревает его до нужной температуры и провоцирует разделение жидкости на фракции, в том числе спиртосодержащие пары. Эти пары, проходя через змеевик, оседают в виде конденсата на стенках, а капли спирта стекают в приемочную емкость. Так выглядит принцип работы парового дистиллятора.

  • Первый элемент на рисунке это и есть парогенератор – скороварка с кипящей водой, откуда пар по пароотводному шлангу поступает в перегонный куб.
  • Перегонный куб – на дно его укладывается барботер (сильфонный шланг с небольшими пропилами по одной стороне), который и нагревает брагу.
  • Сухопарник – пустая емкость, где за счет перепада температуры и давления оседает пар и остаются брызги браги.
  • Холодильник со змеевиком – агрегат для основной конденсации пара и разделения его на водяной пар и спирт.

О том, как правильно сделать барботер, вы узнаете в нашей статье.

Рекомендации по конструкции и безопасности

  1. Если вы используете парогенератор, брагу не обязательно фильтровать.
  2. Сильфонный шланг должен быть из металла с муфтой, такие используют для подсоединения природного газа. Материал не вступает в химическую реакцию со спиртом.
  3. Если скороварка не электрическая, можно установить нагревательные ТЭНы.
  4. В качестве скороварки можно использовать и обычную кастрюлю, но с герметично закрывающейся крышкой – самая главная задача при этом не выпустить пар.
  5. На барботере надо нарезать пропилы или сделать отверстия на одной стороне. Эта сторона в перегонный куб укладывается вниз, то есть пар не прямым потоком идет в брагу, а минуя шланг.

  1. Для регулирования давления необходимо использовать рабочий клапан либо, если речь идет о кастрюле, уменьшать или увеличивать кипение.
  2. В качестве самогонного аппарата можно использовать даже пивной кег либо герметичный бидон, в котором можно кипятить воду.

Пример того, как сделать парогенератор для самогонного аппарата из пивного кега вы можете посмотреть на видео



Из чего лучше делать перегонный куб, чем утеплять?

Из чего можно сделать кубы для самогонных аппаратов в домашних условиях:

  1. Молочный бидон. Именно из него перегонный куб своими руками делали при первых попытках изготовить домашний самогон. Плюс – крышка закрывается достаточно плотно, новые образцы изготавливают из нержавейки. Минусы – часто встречается некачественный материал, даже в новых бидонах, что уже говорить о советских алюминиевых тарах. Еще один минус – на горловине имеется прокладка, она довольно быстро впитывает посторонние запахи и нуждается в замене.
  2. Пивная кега. Плюсы – качество выше, чем у молочных бидонов, прослужит долго, изготавливается из нержавейки. Минусы – потребуются навыки работы с болгаркой и сваркой для модернизации кеги в перегонный куб.
  3. Кастрюля. Самый простой вариант. Лучше выбирать вариант из нержавеющей стали. Крышка так же должна быть из металла, потому что в ней придется сделать отверстия. Нужно лишь сделать прокладку и зажимы для крышки.
  4. Скороварка. Советское приспособление для быстрой варки пищи идеально при изготовлении перегонного куба. Плюсы – герметичность крышки. Минус – маленький объем.

Чем утеплять перегонный куб? При нагреве часть тепла уходит через стенки тары. Для этого нужно утепление куба.

Принцип работы

Густую брагу нагревают при помощи пара. Происходит это следующим образом. В испаритель подается вода, которая начинает кипеть. Полученный пар поступает в куб через утепленный шланг.

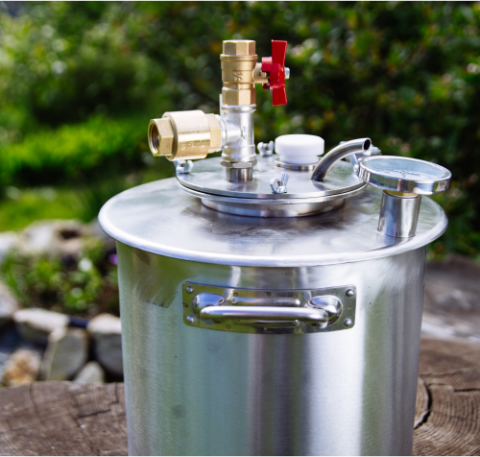

Любую емкость из нержавейки, которая укомплектована фланцем, паропроводом и барботером, можно использовать для испарителя.

Бак должен иметь герметичную и съемную крышку. А также монтируют штуцер для отвода пара. Конструкцию оснащают термометром и дополнительным патрубком с гайкой. Самогонный аппарат с испарителем включает:

  • парогенератор;
  • трубопровод;
  • перегонный куб;
  • сухопарник;
  • холодильник;
  • источник тепла.

Термометры устанавливают на испарителе и кубе. Процесс перегонки густой браги происходит следующим образом:

  1. Испаритель заполняют водой на 2/3 объема и ставят на огонь.
  2. Брагу заливают в перегонный куб. Обратный клапан служит для запирания пара. Перегонный куб нагревают на индукционной плите.
  3. Чтобы уменьшить потери, бак дополнительно утепляют. Температуру браги повышают постепенно. Если в парогенераторе — 80 ⁰С, в перегонном кубе — 50. Через час температура в парогенераторе поднимается до 100 ⁰С, в баке — примерно до 59–60.
  4. Запускается парогенератор для самогона.
  5. Затем отключают индукционную плиту, на которой находится куб. Дальнейший разогрев происходит за счет пара.
  6. Температура в перегонном баке нарастает через 1,5 часа. Пары попадают в холодильник и поступают в приемник спирта. Начинают отбор «голов».

3 Как сделать парогенератор в домашних условиях?

Для начала нужно взять металлический сильфон с гибкой муфтой. Затем нужно взять электрическую пароварку, если таковой нет, то тогда нужно встроить нагреваемый ТЭН в бак с водой.

Но если у вас нет и сифона, не нужно расстраиваться. Можно взять обычную металлическую трубку и с помощью ножовки сделать в ней маленькие пропилы, расстояние между которыми должно быть 1 см. Еще эти отверстия можно сделать с помощью дрели. Нужно помнить о том, что длина такой трубы должна составлять 20-40 см. Именно через этот прибор пар и будет поступать в брагу.


Изготовление парогенератора своими руками

После того как барботер будет готов, его нужно герметично вставить в емкость, где находится брага. Для этих целей используем трубку с диаметром 15-22 мм.

Сам процесс приготовления самогона довольно прост. Брага, доведенная до температуры кипения в 100°С, начнет нагреваться. Соответственно, образуется пар, который через трубку попадет в барботер. В итоге именно в этой емкости и будет скапливаться готовый самогон. Если, к примеру, у вас нет дома пароварки, то можно использовать обычный кег для пива или любую другую герметическую емкость.

Ну и, конечно, в итоге нужно сказать о полезности такого продукта. Самогон, если его употреблять в небольших количествах, может иметь лечебные свойства. А именно:

  1. При простуде.
  2. При воспалительных процессах.
  3. При переохлаждении.
  4. Использоваться в качестве дезинфицирующего средства и многое другое.

Тем более, как говорят, все, что сделано своими руками, намного вкуснее и полезнее купленного. И однозначно, что самогон в этом случае не является исключением из правила, а скорее, наоборот, полностью его подтверждает.

Изготовление перегонного куба из бидона

Инструкция:

  1. Для начала нужно просверлить отверстие в крышке емкости. Для этого потребуется сверло.
  2. Отверстие должно быть такого размера, чтобы в него вместился штуцер. На внутреннюю сторону штуцера нужно надеть насадку из силикона и гайку. Это позволить достичь максимальной герметичности.
  3. Далее отверстие проделывается сбоку, ближе к краю, примерно 5 см от него. Отверстие требуется для установки внутрь куба биметаллического термометра.
  4. На штуцер надевают шланг, желательно из нержавеющей ткани.
  5. Далее крепиться сухопарник и холодильник. Для этого берут разные трубки.
  6. Даже самый лучший самогонный аппарат для домашнего использования может содержать минимум необходимых деталей, поэтому желание соорудить 3 сухопарника не всегда оправдано.

Термометр внутрь куба устанавливать необязательно, но это важно для поддержания правильной температуры и контроля отбора фракций

Как собрать парогенератор?

Если правильно сделать генератор, то получиться весьма неплохой самогонный аппарат, который можно использовать для дистилляции густой браги, настоянной на ягодах, фруктах и зернах.

Итак, каков алгоритм действий:

  1. Берём скороварку или пароварку и шланг для газа, он будет играть роль барботера. Барботер необходимо вмонтировать в емкость, где находиться брага. Чтобы конструкция была герметичной, используют трубку диаметром от 15 до 22 миллиметров.
  2. В крышку скороварки или пароварки вкручивают штуцер, к нему присоединяют шланг из силикона.
  3. Затем монтируем конструкцию при помощи соединительных трубок таким способом, чтобы в результате получилась цепь, которая состоят из следующих звеньев: скороварка, присоединенная к барботеру; он, в свою очередь, крепится к перегонному кубу, а тот соединяется с сухопарником и системой охлаждения. Заканчивается цепочка емкостью, в которую медленно капает уже готовый к употреблению самогон.
  4. Пар под высоким давлением из скороварки по шлангу переходит в куб, там он способствует разделению паров кипящей браги на несколько фракций. Минуя сухопарник, где оседают вредные сивушные масла, пары движутся к холодильнику. Там они проходят по змеевику, где охлаждаются за счет движения воды, превращаются в конденсат и выходят наружу в виде готового продукта — то есть самогона.

Для тех, кому и эта схема кажется сложной и непонятной, стоит более подробно ознакомиться с функциональными особенностями тех или иных частей самогонного аппарата:

  • Первым элементом в конструкции будет как раз скороварка, пароварка или банальная кастрюля. В емкости будет кипеть вода, преобразовываясь в пар. Пар по шлангу переходит в перегонный куб.
  • В перегонном кубе находиться брага, она тоже кипит. Со скороваркой куб будет соединен с помощью того самого шланга (барботера).
  • Перегонный куб соединяется с сухопарником, в котором оседают сивушные масла, его, используют в качестве отстойника. Напрямую к парогенератору он не подключен.
  • Из сухопарника пар переходит в холодильник, где он будет двигаться по змеевику. Именно змеевик разделяет водный пар и пары спирта. В результате охлаждения спиртосодержащие пары конденсируются и стекают в емкость для сбора самогона. Холодильник к парогенератору не присоединен, но он является частью самогонного аппарата.

Если все сделано правильно и цепь имеет вышеупомянутые звенья и соединения, то аппарат будет работать отлично, в этом не стоит сомневаться.

Изготовление паровой пушки

Паровая пушка является простым устройством, не требующим точных расчётов и чертежей. Чаще всего её сооружают исходя из габаритов и конфигурации конкретной печи-каменки, поэтому для повторения удобно выбирать агрегат, который можно легко трансформировать под собственные нужды. Одной из таких конструкций является устройство, изготовленное из сантехнических сгонов, разветвителей и гофрированных нержавеющих труб — так называемая паровая пушка Магола, названная по имени своего создателя. Её мы и предлагаем построить для домашней бани.

Что потребуется в процессе работы

Все детали, которые понадобятся для постройки тепловой пушки, можно найти в любом магазине сантехники. Основным требованием к отдельным элементам конструкции является их коррозионная стойкость, поэтому лучшим материалом является нержавеющая сталь. Поскольку найти всё необходимое из «нержавейки» будет сложно, разветвители (тройники) можно взять чугунные — их ресурса будет достаточно для долголетней работы парообразователя. Если же вам придётся устанавливать сгоны и муфты из чёрной стали, то постарайтесь найти элементы из толстотелых труб — они прослужат намного дольше.

Итак, для изготовления паровой пушки понадобятся такие материалы:

  • воронка из нержавеющей стали — можно взять готовое изделие, приспособить для этих целей подходящую ёмкость или изготовить деталь из листового металла;
  • гофрированная труба из «нержавейки» — около 2,5 метров;
  • разветвитель сантехнический (тройник) 1/2˝ — 3 шт.;
  • переходной угол 1/2˝ — 2 шт.;
  • соединитель (бочонок) 1/2˝ — 4 шт.;
  • фитинги для присоединения гофротруб — 6 шт.

Кроме того, потребуется подготовить кусок листовой стали размером до 10х10 см и отрезок пружинной проволоки — без них не обойтись при изготовлении обратного клапана. В его качестве можно использовать и заводское устройство, а также обычный сантехнический вентиль с кран-буксой. Кроме основной задачи по предотвращению обратного выплёскивания жидкости, он может служить ещё и дозатором для её капельной подачи в пушку.

Все необходимые детали для паровой пушки можно найти в любом магазине сантехники

Сократить время работы поможет заранее приготовленный инструмент:

  • ножницы для резки листовой стали;
  • ножовка по металлу;
  • сантехнический и разводной ключи;
  • рулетка;
  • электродрель и набор свёрл диаметром до 5 мм;
  • саморезы 2х15 мм с большими шляпками.

Паровая пушка работает в условиях высоких температур, поэтому герметизацию резьбовых соединений выполняют при помощи фум-ленты. Лучше всего покупать уплотнительный материал шириной более 1,5 см — как правило, широкие ленты имеют более плотную структуру и увеличенную толщину.

Пошаговая инструкция

  1. Из металлического листа изготавливают металлическую воронку. Если используется готовая ёмкость, то в ней выполняют отверстие для врезки подающей магистрали.
  2. Устанавливают обратный клапан и резьбовой фитинг, после чего присоединяют гофрированную трубу для подачи воды к горизонтальным распылителям.
  3. Вертикальную гофрированную трубу из нержавеющей стали можно с лёгкостью заменить обычной, водопроводной. Разумеется, на её краях потребуется нарезать такую же резьбу, как и на присоединяемых деталях. В крайнем случае можно взять резьбовой сгон, разрезать его пополам и удлинить до необходимого размера.
  4. Из тройников, переходных углов и «бочонков» собирают конструкцию нужной конфигурации.
  5. Отрезают куски гофротрубы длиной 0,5–1 м и с помощью фитингов присоединяют их к уголкам.
  6. В трубопроводах, которые будут контактировать со стенками печи и разогретыми камнями, выполняют сверления Ø1–2 мм. Отверстия должны находиться на расстоянии до 5 см друг от друга. Если при испытании жидкость будет уходить чересчур быстро, то уменьшить проходные сечения или заглушить часть отверстий можно при помощи саморезов.
  7. Горизонтальные элементы укладывают на свод и стенки печи, после чего конструкцию заполняют камнями.

Испытания паровой пушки проводят небольшим количеством жидкости, разогревая печь на половину мощности. Если пробный запуск проходит нормально, то тепловой агрегат выводят на максимальный режим, после чего проверяют качество и количество генерируемого пара.

Что такое парогенератор для самогонного аппарата и для чего он нужен

Парогенератор – это один из возможных дополнительных узлов, который в отличие от —холодильника—, перегонного куба и —шлангов— не является обязательным в устройстве самогонного аппарата.

Главная функция этого агрегата – нагрев браги за счет горячего пара, таким образом при его использовании отпадает нужда в нагревании —перегонного куба— на газу или на индукционной плитке.

При перегонке самогона из сахарной браги такой метод нагрева имеет свои плюсы, но наибольшую пользу агрегат приносит при перегонке более густого сырья.

Примером может служить брага на основе зерновых или фруктов, которая при использовании газа или электроплитки зачастую пригорает, чем портит органолептические свойства конечного продукта.

Использование парогенератора дает сразу несколько преимуществ:

  • Брага из любого сырья не может пригореть.
  • Улучшается качество дистиллята.
  • Обработка паром более деликатно воздействует на сырье, из-за чего вкус и аромат меньше выгорает и в большей степени переходит в самогон.
  • Больше не нужно фильтровать густую основу под дистиллят.

парогенератор для самогоноварения принцип работы

В разделе вы найдете автоматические системы разработанные нашей компанией для домашней дистилляции и ректификации спирта. С помощью нашей автоматики вы сможете осуществить: – дистилляция, ректификацией спирта-сырца, в автоматическом режиме: разгон, работа на себя, отбор голов, отбор тела, завершение работы или переход в режим доотбора хвостов, переход из емкости в емкость, контроль и регулировка температур, контроль и регулировка мощности тенов. – В течении всего процесса автоматика осуществляет контроль безопасности и сигнализирует (автоматика с сигнализацией) оператору в случае нарушения или окончания процесса.

Вы хотите получить информацию по парогенератор для самогоноварения принцип работы – Знатит вы зашли туда куда требуется. В современное время для получения пищевого дистиллята из спиртсодержащих жидкостей спиртовой бражки, плодовых или виноградных вин применяют способы:ректификацию дистилляцию используют для почти полной очистки спирта от примесей с одновременным концентрированием спита до 92-93% об. Изготовленный продукт по ГОСТ Р 52190-200311 называется ректификованным спиртом . парогенератор для самогоноварения принцип работы и Простой и удобный способ выбрать комплектующие в нашем магазине, так как Вы можете задать любые интересующие вас вопросы нашим менеджерам и получить на них квалифицированные ответы. Вы можете выбрать интересные Вам товары по вопросу парогенератор для самогоноварения принцип работы в каталоге и положить их в корзину, нажав кнопку “В корзину” под описанием изделия.Для вашего удобства мы предлагаем несколько вариантов оплаты автоматики. Мы рады приветствовать Вас на сайте нашей компании. Мы расскажем вам о парогенератор для самогоноварения принцип работы. Наши менеджеры ответят на Ваши вопросы на тему парогенератор для самогоноварения принцип работы по телефону 8(495)501-04-93 и помогут оформить товар (списать бонусные баллы в пользу покупки, если они у вас есть).Кроме режимов дистилляции и ректификации, наша автоматика обеспечивает, при использовании дополнительного оборудования:осуществление затирания пивного сусла по температурным паузам, с последующей варкой и охмелением сусла после фильтрации.– в течении всего процесса автоматика осуществляет контроль безопасности. – первичную дистилляцию браги с автоматическим разгоном, переходом на режим рабочей мощности . парогенератор для самогоноварения принцип работы – Настолько необходимы, что нет сомнений в выборе на нашем сайте.

Информация по парогенератор для самогоноварения принцип работы

Парогенератор для самогонного аппарата своими руками: схема . 7 фев 2016 . Испортить вкус самогона может пригоревшая густая брага. Если вы знаете, как . Содержание. Принцип работы парогенератора

Парогенератор для самогона: описание устройства и принцип . Парогенератор для изготовления самогона . Присутствие предохранительного клапана на скороварке упростит работу. Останется только врезать в .

– Видеоинформация и автоматика – Сенсорные информационные системы – Разработка ПО для информационных систем – Автоматизация проектов видеонаблюдения – Производство комплектующих и моноблоков для систем видеонаблюдения – Производство автоматики для дистилляции и ректификации – Конструирование и создание новых модулей – Создание концепции информационного киоска – Разработка сетки и прототипов для информационного киоска – Создание интерфейса для информационного киоска – Создание сопутствующего функционала для сенсорной системы – Разработка современных моделей сенсорных киосков

Внимательно ознакомьтесь со всеми товарами на нашем сайте и Вы найдете много интересных решений, которые возможно вы давно искали. Многие современные решения разработанные нами, Вы найдете только на нашем сайте!

Материалы для изготовления парогенератора своими руками

Чтобы изготовить парогенератор для самогонного аппарата своими собственными руками, не потребуется каких-либо специфических инструментов или деталей. Практически все, что нужно, можно купить в ближайшем хозяйственном магазине, а то и найти дома среди неиспользуемой посуды.

Емкость

Для изготовления парогенератора подойдет тара объемом от 5 литров. Самое главное условие – она должна герметично закрываться. Идеальным вариантом является старая (или новая) скороварка, можно использовать молочный бидон или даже просто кастрюлю с переоборудованной и дополненной крышкой.

Проверить нужно толщину стенок – они должны соответствовать типу нагрева и не прогорать. Чтобы установить внутри тэн, понадобится произвести побольше доработок самой емкости и непосредственно нагревательного элемента. Зато у такого способа самое высокое КПД.

Барботер

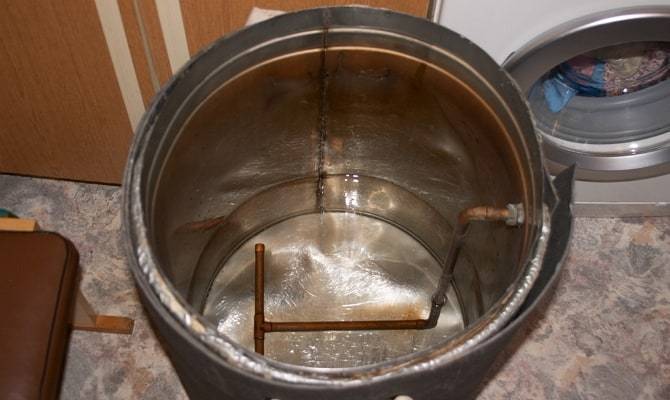

Изготовить барботер для подвода пара в заполненный брагой перегонный куб можно из трубки диаметром 1.5-2 см и длиной 20-40 см. Использовать можно любую имеющуюся дома трубку, если нужно покупать, лучше остановиться на сантехническом сильфоне.

Через каждый сантиметр в трубке делается пропил или круглое отверстие. Именно через них будет проходить пар, нагревающий брагу. Трубка опускается в перегонный куб примерно посередине, длина рассчитывается так, чтобы свободный конец не доставал до дна куба несколько сантиметров.

Штуцера

Потребуется два разных штуцера:

  • в месте вывода пара из парогенератора через шланг – обычный;
  • в месте присоединения барботера к перегонному кубу – с обратным клапаном.

Это необходимо для того, чтобы брага не попадала из перегонного куба в парогенерирующую емкость.

Предохранительный клапан

Предназначен для сброса лишнего давления из емкости. Если за основу парогенератора для браги берется скороварка, то такой клапан в ней уже присутствует. При изготовлении агрегата из какой-либо другой емкости, обязательно необходимо его установить и загерметизировать силиконом. Парогенератор без клапана сброса давления – довольно взрывоопасная вещь.

Термометр

Ни для кого не секрет, что вода закипает при 100 градусах, так зачем же здесь термометр? Дело в том, что при нагреве браги с помощью парогенератора важно не пропустить момент. Когда вода нагревается до 85-90 градусов, необходимо снизить интенсивность нагрева, чтобы пар не выделялся слишком быстро, а выделение спирта из браги происходило равномерно

Шланг

Крайне желательно, чтобы шланг был силиконовым. Рассчитать его длину и диаметр не сложно:

  • длины должно хватать для соединения парогенератора с перегонным кубом;
  • диаметр должен подходить под штуцеры.

Утеплитель для куба

В качестве утеплителя перегонного куба с нагревом через парогенератор можно использовать любой термостойкий материал. Так как куб не будет нагреваться на прямом огне, а основное тепло пойдет браге, а не стенкам емкости, нет необходимости подбирать не горящий материал.

Часто с этой целью используется сантехнический утеплитель, а также другие виды на подложке из фольги.

Терморегулятор

Терморегулятор требуется для парогенератора, оборудованного тэном. Если интенсивность нагрева электрической или газовой плиткой можно регулировать на самом нагревательном элементе, то с тэнами без терморегулятора работать довольно сложно.

Принцип работы парогенератора

Повторимся, когда нагревается густая брага, приготовленная на основе ягод, фруктов, зерна или муки, велика вероятность пригорания. В закрытой емкости брагу не получится перемешать, соответственно, крахмал начинает прикипать к стенкам. Специфический запах, который получается в результате пригорания, портит вкус и аромат конечного продукта и делает его употребление проблематичным. Такое возможно только в том случае, когда перегонный куб нагревается напрямую. Парогенератор смягчает нагрев за счет воздействия горячего пара.

Принцип работы такого устройства заключается в том, что в емкости нагревается вода до кипения, откуда по термостойкому шлангу поступает в перегонный куб. По мере достижения брагой температуры в 75-780С начинается отделение спиртосодержащего пара, переходящего через сухопарник в змеевик, где он конденсируется и выходит в качестве готового продукта.

Самые простые изделия состоят из:

  • резервуара для воды;
  • нагревательного элемента
  • подающей трубки.

Суть работы парогенератора:

  • В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
  • При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

Полученный пар можно направлять на загрязненную поверхность, а также использовать для сауны или финской бани.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.
