Организация вентилирования в курилках
Естественная вентиляция не способна справиться с замещением объема воздуха, необходимым для уменьшения ПДК, поэтому в помещениях для курения устанавливается только приточно-вытяжная вентиляция с механическим побуждением.
Существуют два принципа ее работы:
- перемешивание с последующим удалением.
- полная замена (вытеснение).
Рассмотрим подробнее каждый из них.
Перемешивание с последующим удалением
Характеризуется незначительной кратностью воздухообмена. Приточно-вытяжная вентиляция работает по схеме умеренной подачи свежего воздуха, с целью разбавления загрязненного дымом. Затем смешанная масса удаляется посредством общих или местных вытяжек.
У данной схемы низкий КПД: в воздухе остается значительный процент табачного дыма и отработанных продуктов горения. Если помещение разделено на курящую/некурящую зоны, то часть табачного дыма загрязняет чистый воздух, не успевая всасываться в вытяжные воздухозаборники. К преимуществам относится низкая стоимость проекта, монтажа и оборудования.
Полная замена (вытеснение)
Схема вытеснения
Более современный подход к вентилированию курительных комнат и кальянных. Свежий воздух, поступающий через приточную систему, полностью вытесняет загрязненный. Для этого используется принцип разности давлений. Интенсивность работы вытяжки проектируется на 10-15% выше, чем приточки.
От сигаретного дыма воздух нагревается. Более теплые массы поднимаются вверх, в зону разряженного давления и работы вытяжной системы, по вентканалам они удаляются в атмосферу. На место теплых, отработанных воздушных масс, через отверстия в нижней части стены подаются более холодные, они помогают вытяжке, выталкивая табачный дым вверх и замещая загрязненный воздух чистым.
Этапы проведения работ
- Оснащение эффективным вентилированием кальянного зала, как части общего помещения, требует точного технического расчета потоков, объемов и скорости перемещения воздушных масс. Он проводится, исходя из особенностей здания по методике, разработанной инженерами компании.
- После проведения расчета подбирается необходимое оборудование и вспомогательные элементы, определяются сечения каналов, их конфигурация и способы монтажа. Каналы не должны противоречить дизайнерскому решению зала.
- Разрабатывается предварительный проект, который согласовывается с заказчиком, смежными организациями и контролирующими органами.
- Вносятся необходимые коррективы, документ утверждается.
Наши инженеры внимательно относятся к изменениям в законодательной базе, поэтому проекты компании проходят согласование с контролирующими организациями с первого раза. Мы быстро получаем разрешительные документы.
Вентиляция кальянной: особенности и варианты
Курение кальяна представляет собой традицию, требующую к себе значительную долю уважения. На территории РФ кальян – это новомодное увлечение, которое из-за ужесточения закона о курении получило общероссийский масштаб.
В настоящее время почти в каждом городе имеется кальянная, в которой можно расслабиться без нарушений закона. Курительные атрибуты, удобные подушки и восточный колорит не смогут в полной мере создать комфорт для посетителя. Первое, о чем следует побеспокоиться – так это о качественной вентиляционной системе, без которой кальянная превратится в обычную курилку.
Ошибки при проектировании
Наиболее сложным в создании воздуховода является выдержка необходимого баланса между производительностью притока воздушных масс и мощностью самой вытяжки.
Самая распространенная ошибка профанов состоит в разработке вытяжной системы проветривания без возможности восполнения помещения свежим воздухом. Без приточного воздуха в кальянную потянутся запахи с туалета и кухни.
Вторая частая ошибка – отсутствие вентилирования в кальянной. По законодательству на одного человека свежего воздуха должно приходиться от 80 до 180 м3/ч.
Задачи, решаемые вентиляционной системой
Проектирование воздухообмена подразумевает отведение дыма и получение свежих воздушных масс в соответствии с установленными правилами. Обдувание должно быть энергоэффективным, без сквозняков, и создавать для посетителей благоприятный микроклимат. К проектированию нужно подходить серьезно, поскольку многое зависит от следующих факторов:
- Местоположение объекта: отдельное здание либо комната в ресторане;
- Число клиентов, на которое рассчитывается комната;
- Наличие системы вентилирования;
- Финансовые возможности хозяина учреждения.
Стоит отметить, что для кальянной подойдет приточно-вытяжная конструкция, с обменом воздуха 10-20 раз в час (в зависимости от наполнения).
Кальянная как часть ресторана
Некоторые владельцы ресторанов, не желая упустить курящих посетителей, организовывают кальянные, являющиеся частью общего зала. В случае создания курительной комнаты необходимо произвести зонирование помещения посредством воздушных завес. Другие рекомендации:
- Чтобы улучшить качество воздуха, следует снабдить завесы очистителями;
- Завесе нужно создавать низкую скорость воздушных масс при большом их расходе;
- Потоки воздуха, выходящие из завес, надо удалять за счет вытяжки в кальянной;
- Воздух из ресторана должен выходить через кальянную.
Подобное зонирование не позволит отработанным воздушным массам из курильни поступать в зал, предназначенный для некурящих людей.
Кальянная как отдельное помещение
В случае, когда используемая для курения комната ограждена, а владельцу заведения надо обеспечить комфортное пребывание клиентов в кальянной и параллельно с этим не допустить распространения табачного дыма за пределы ограждения, рекомендуется применять технологию вытесняющей вентиляции.
Ее принцип состоит вот в чем: на потолке устанавливаются воздухозаборные решетки, удаляющие дым. В полу вмонтированы решетки приточных воздушных масс. Работоспособность вытяжки выше притока, что способствует созданию отрицательного давления, но не более 5-10 Па. Поступление свежего воздуха предоставляет каждому клиенту необходимый объем чистого воздуха, с условием скорости потока максимум 0,7 м/с.
Благодаря описанному решению дым станет равномерно направляться с пола комнаты к потолку, при этом он не будет перемешиваться с воздухом, поступающим с улицы.
Примеры проветривания кальянной
Первый вариант – применение приточного агрегата расчетной мощности с обогревом приточного воздуха при помощи калорифера и вытяжного вентилятора канального типа. Недостатком предложенного решения является весьма затратная эксплуатация.
Второй способ – более дорогостоящий и энергоэффективный – использование в курилке приточно-вытяжного оборудования с роторным рекуператором. Применение рекуператора покрывает до 60% расходов на отопление кальянной. Минусом этой системы является высокая стартовая цена техники.
Совет: при открытии кальянной не стоит полагаться на бюджетные схемы воздуховода, так как они не будут производительными. Определитесь: вас интересует востребованное учреждение с восточным антуражем либо простая курилка при ресторане.
Обращайтесь к нашим специалистам по телефону 8-987-508-7670 : и мы выполним работы любой сложности по проектированию и монтажу вентиляции в кальянной.
Варианты оснащения кальянных системами вентиляции, рекуперации и кондиционирования:
Приточная вентиляция в кальянной.
Самый бюджетный вариант. Приточная установка с электрическим или водяным калорифером и отдельный вытяжной вентилятор. Данный вариант хорош своей относительной дешевизной при инвестировании в объект и не очень приятен при дальнейшей эксплуатации, т.к. эти огромные объемы воздуха необходимо нагревать зимой, что влетает в копеечку владельцам этого бизнеса.
Приточно-вытяжная вентиляция с рекуператором для кальянной
Данный вариант является более дорогим чем простая система вентиляции в кальянной, но при этом позволяет сохранять тепло и экономит до 85% денег на нагрев приточного воздуха. Что позволяет существенно снизить эксплуатационные затраты на систему вентиляции в кальянной.
Происходит это следующим образом. Вытяжной теплый воздух, подлежащий удалению на улицу — проходит по специальным каналам теплообменника, называемого рекуператором воздуха. При прохождении через рекуператор — вытяжной воздух передает свое тепло приточному воздуху и в результате мы получаем следующий эффект — забираем с улицы холодный приточный воздух и выкидываем холодный вытяжной. А все тепло остается внутри помещения. Тем самым достигается существенная экономия денег на обогрев приточного воздуха в холодное время года.
Важно учесть, что для оснащения кальянной системой приточно-вытяжной вентиляции с рекуператором — подходят только пластинчатые рекуператоры. Роторный рекуператор является негерметичным и возможность проникновения дыма из вытяжки в приток велика
Приточная установка в кальянной
Плохой вариант для кальянной, так как из-за большого воздухообмена потребуются огромные энергозатраты для подогрева всего приточного воздуха. Данным пунктом можно пренебречь, если есть возможность обеспечить бюджетный способ подогрева приточного воздуха.
Приточно-вытяжная установка для кальянной.
Пластинчатый алюминиевый рекуператор в кальянной
Хороший вариант по эксплуатационным качествам, не требует дополнительной фильтрации, легко моется, стоит относительно недорого, но обладает низкой эффективностью, особенно при отрицательных температурах.
Роторный алюминиевый рекуператор в кальянной.
Не самый лучший вариант, так как в роторном рекуператоре присутствует переток вытяжного воздуха в приточный, переток обычно не превышает 10%, в некоторых случаях доходит до 20%, зато данные установки имеют большую энергоэффективность, в том числе при низких температурах.
Пластинчатый на основе целлюлозы в кальянной.
Бюджетный, но не самый лучший вариант.
Данными рекуператорами оснащаются бюджетные модели приточно вытяжных установок. Данные установки имеют низкий напор воздуха, так что для обеспечения заданного воздухообмена потребуется увеличивать типоразмер установки и ставить дополнительные подпорные вентиляторы.
Так же данные установки склонны к раннему обмерзанию и требуют мощного предварительного нагревателя.
Установки более высокого класса имеют большую энергоэффективность, требуют меньшего по размеру электронагревателя. и более высокую температуру на подаче воздуха.

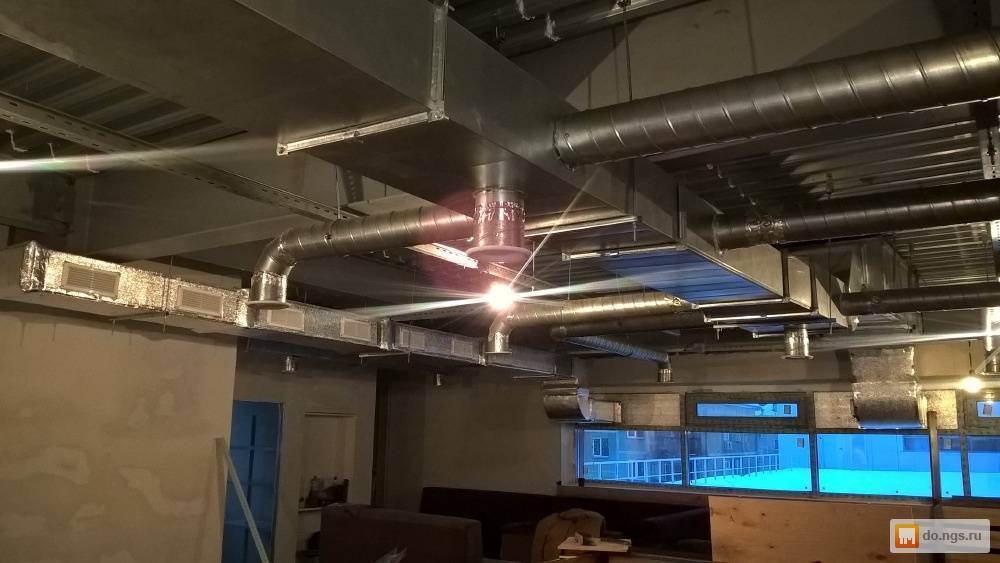

Особенности вентиляция кальянных в составе развлекательного заведения
система вентиляции кальянной
Главный принцип системы вентиляции подобного типа – это высокоэффективное применение системы специальных решеток. Смысл в том, что на потолочной поверхности кальянного помещения выполняется разметка, а затем и установка воздухозаборных решеток.
Порядок монтажа предусматривает следующие действия:
- выполнение точных предварительных замеров;
- нанесение четкой схематичной разметки по всей поверхности обустраиваемого объекта;
- непосредственная установка элементов воздухозаборных решеток и фиксация на поверхности потолка;
- на поверхности пола монтируются решетки, которые обеспечивают приток воздуха.
как вентилируется кальянная комната
Основное правило, которое должно быть соблюдено в любом помещении, используемом для курения кальянов, это максимально быстрое удаление дыма и параллельно регулярное поступление свежего воздуха в пределы помещения, организованное в соответствии с существующими нормами безопасности.
Требования при обустройстве вентиляции кальянной:
- энергоэффективный процесс обдувания помещения;
- полное исключение возможности появления спонтанных и постоянных сквозняков;
- обеспечение максимально благоприятного климата для всех присутствующих в заведении лиц.
Планирование и проектирование вентиляционной системы достаточно трудоемкие процессы. Как для комнаты под кальянные установки, так и для большинства других объектов, работа зависит от нескольких основополагающих факторов:
- место расположения помещения (комнаты). То есть отдельный объект, либо комната внутри заведения;
- максимально возможное число посетителей, допустимое для единовременного пребывания в комнате для курения;
- наличие иных систем для вентиляции;
- величина денежной суммы, предусмотренной для обустройства качественной вентиляции.
Такое устройство вентиляции кальянной позволяет:
- направлять отработанный дым с поверхности пола к поверхности потолка;
- исключать нежелательное смешивание дымных образований и свежего потока воздуха, поступающего со стороны улицы.
8(495) 118-27-34
Правильным решением будет монтаж вентиляции при проектировании заведения, но это бывает редко. В основном владельцы заведений задумываются над этим в случаях, когда ресторан давно уже работает. В такой ситуации от специалистов требуется следующее:
- Разработать проект, при котором будет возможность с минимальными затратами заняться переделкой того, что уже есть.
- Позаботиться о качестве и функциональности новой системы.
- Нанести как можно меньший вред уже существующему интерьеру заведения.
Главным условием для того чтобы вентиляция кальянной комнаты получилось качественной, является правильность всех расчетов и высокая квалификация специалистов, которые будут этим заниматься. Попытка сэкономить и обращения к «самоделкиным», которые сделают все в полцены, приведут к тому, что система не будет работать должным образом и что-то в ней доделывать и переделывать придется постоянно
Важно понимать, что вентиляция является сложной конструкцией, и эта работа не может стоить дешево
Где купить систему приточной вентиляции для квартиры: обзор рынка с ценами, отзывами, полезными советами
Бренд / МодельЦена, руб.Технические параметры, особенности
TION/ O2 Standard | 20100-25800 | Приток воздуха до 120 м³/час Фильтры грубой и тонкой очистки Максимальный уровень шума − 52 дБ Четыре скорости вентилятора |
TION/ 3S Standard | 29900-36100 | Максимальный приток воздуха − 140 м³/час Три фильтра Максимальный уровень шума − 35дБ 6 скоростей вентилятора Возможность подключения блока MagicAir Управление с мобильного гаджета с применением специализированного ПО |
Ballu/ AirMaster BMAC-200 Base | 26000-26900 | Приток – до 200 м³/час Уровень шума – до 45 дБ Четыре фильтра Класс защиты по стандарту − IP20 Встроенный электронагреватель |
Blauberg/ Winzel Expert | 24900-29900 | Приток − от 15 до 50 м³ за час Один фильтр грубой очистки Встроенный рекуператор Воздуховод − 160 мм Шум – до 30 дБ. |
Lufberg/ iFresh LFU | 21000-29800 | Температурные датчики Электронагреватель мощностью 800 Вт Пульт ДУ Максимальный уровень шума − не более 39 дБ. |
MMotors/ Эко-Свежесть 03-И | 17500-20600 | Приточная вентиляция с датчиками температуры и влажности Класс защиты − IP44 Один фильтр грубой очистки Встроенный нагревательный элемент − 440 Вт |
Shuft/ ECO 250/1-3,0/1 | 24100-25800 | Подключаемый канал − 250 мм Электронагреватель мощностью 3 кВт Приток – до 780 м³/час Модуль управления – опция за дополнительную плату |
КИВ/ 125 | 1900-3500 | Круглый/квадратный канал Производительность – до 50 м³/час Ручная регулировка клапана |
Чтобы приточную вентиляцию купить без ошибок, следует изучить отзывы владельцев:
Grilur, Россия, приточная вентиляция Lufberg Ifresh: Достоинства: Подогрев входящего воздуха. ДУ, дизайн. Одним, но не менее важным, критерием выбора для нас был уровень шума. При наглядном сравнении, т.е. фактической поочерёдной работе систем, по собственному субъективному мнению (на слух, без измерения децибел приборами), iFresh оказался самым тихим.
Недостатки: Хотелось бы предложить производителю поискать возможность уменьшения размеров, но при сохранении существующих качественных характеристик.
Типичное место правильной установки приточной вентиляции в квартире с фильтрацией – над радиатором системы отопления
Tess, Альметьевск, Домвент:Достоинства: В нашей квартире после установки пластиковых окон повысилась влажность, запотевали окна, в углах и на стенах появилась плесень. Мы заказали монтаж приточного вентиляционного клапана «Домвент» и не пожалели об этом! В течение нескольких суток нормализовалась влажность в помещении, стало легче дышать, начали высыхать углы. Сделали ремонт и повторного появления плесени не наблюдается! Дома свежий воздух, ночью спится отлично! Рекомендую всем, у кого есть маленькие дети!
Недостатки: Отсутствуют!
Олга Вольга, Россия, Тион 3S: Достоинства: Компактный, хорошо вписался в интерьер, простое управление, несколько режимов, работа сервисной службы. Режимы выбираются с помощью пульта, с этим проблем нет. Можно установить только на приток, приток-циркуляцию внутри, циркуляцию внутри помещения (меню). Есть функция подогрева воздуха (градусник на пульте), можно вообще без подогрева. Уменьшение − усиление притока воздуха (значок вентилятор), на максимум можно ставить для быстрого кратковременного проветривания, для постоянной работы нужно снизить скорость. Шумит умеренно.
Недостатки: Запах полгода до замены прибора на новый».
Итак, вентиляционные системы для квартиры в статье рассмотрены достаточно подробно. Для получения дополнительной информации пользуйтесь комментариями к статье. Здесь же задавайте собственные вопросы, делитесь отзывами о типовых тематических предложениях рынка и преимуществах собственных инженерных решений.
Можно ли курить в собственной квартире?
Согласно законодательству табакокурение запрещено лишь в общественных местах с большим скоплением людей. Частная собственность не входит в запрещенную область, поэтому человек в праве делать в своей квартире все, что ему захочется без ожидания последствий.
Обратите внимание, что врачи настоятельно не рекомендуют курение в квартире. Согласно исследованиям, проведенным в 2017 году, курение в комнатах серьезно отличается от употребления сигарет в открытом пространстве:
Согласно исследованиям, проведенным в 2017 году, курение в комнатах серьезно отличается от употребления сигарет в открытом пространстве:
- Табачный дым впитывается в ткани, в том числе шторы, обивку мебели, постельное белье. В результате даже при тщательной стирке или уборке остается сигаретный запах, а также появляется желтизна, которая не выводится отбеливателем.
- Увеличивается риск пожаров или возгораний. Один не потушенный окурок может спровоцировать пожар во всем многоквартирном или частном доме.
- Пепел от сигареты оседает на шерсти домашних животных. Кошки ежедневно вылизываются, поэтому проглатывают этот осадок. В дальнейшем это может привести к тому, что питомец получит отравление ядовитыми веществами, накопившимися в его организме.
- Дети, постоянно находящиеся в прокуренной квартире по статистике в 2 раза, чаще болеют респираторными заболеваниями, а также подвержены возникновению астмы. Также они медленнее растут и набирают вес.
- Уже через месяц курения в помещении начинают завядать цветы или комнатные растения, так как им не хватает кислорода для обеспечения нормального роста.
- У человека возникает постоянная одышка, так как находясь в данном помещении курильщик постоянно вдыхает продукты сгорания сигареты, в том числе химические соединения.
- Замедляется умственная деятельность. Постоянное кислородное голодание плюс ухудшение кровообращения появляются из-за того, что даже в ночное время, когда человек спит, он продолжает вдыхать табачный дым.
Сигаретный дым при взаимодействии с бытовой химией, в том числе с освежителем воздуха образует канцерогенные соединения.
Даже если постоянно проветривать комнату и проводить в ней уборку, то запах не выветривается.
Это влияет на работоспособность и выносливость следующих органов:
- дыхательная система;
- сердечно-сосудистая система;
- пищеварительный тракт.
По возможности врачи не рекомендуют практиковать курение в своей квартире, так как это негативно сказывается на здоровье курильщика и окружающих, в том числе детей, животных, родственников, гостей и даже растений.
Курильщик в квартире может установить вентиляционную систему с вытяжкой, чтобы минимизировать воздействие выделяемых токсичных веществ.
Маскируем запах
Сразу отметим, что поглотители и нейтрализаторы, эфирные масла, свечи не избавляют от запаха дыма, а перебивают (маскируют) его.
Аромамасла
Если у вас под рукой имеются эфирные масла, то они могут стать первыми помощниками в маскировке запаха от сигарет.
Но даже если специальной лампы у вас нет, не беда. Достаточно капнуть пару капель масла на обычную электрическую лампу и включить свет. В процессе накаливания лампы по комнате пойдет аромат масла цитронеллы, который поглотит весь табачный запах.
Только масло нужно наносить на холодную лампочку.
Также масло цитронеллы не только уберет запах от сигарет, но и выкурит из помещения всех насекомых.
Свечи
Быстро избавиться от запаха сигарет в квартире (отзывы этот метод рекомендуют часто) помогают специальные свечи «антитабак». В их состав входят лаванда, эвкалипт, цитронелла и другие вытяжки эфирных растений.
Расставьте по комнате несколько свечей «антитабак», подожгите их – запаха от сигарет в комнате не станет.
Освежители и очистители
Освежители и очистители пользуются наибольшей популярностью среди населения.
- Чего только не изобретают для борьбы с запахом табака! Я недавно испробовал освежитель воздуха в геле Gel Fresh. Такая небольшая ракушка-коробочка, которая состоит из двух половинок. Немного приоткрываешь, и воздух наполняется приятным ароматом. Мне нравится, что не нужно распылять баллончиком. Удобно. Но помогает только в маленьких помещениях. Я курю в туалете, так что там работает. Руслан.
- Лучше всего убивает табачный запах очиститель воздуха Люксус (Luxus professional). Он именно поглощает запахи, а не маскирует их. Я брала грейпфрутовый. Очень довольна. Мария.
- Пользуюсь успешно odorgon — самый лучший поглотитель запахов. Я его распыляю на ковры, занавески, мебель. Он абсорбирует воздух. Саша.
- У меня прекрасный нейтрализатор запаха Breesal Aqua «Антитабак». Запах напоминает аскорбинку, удобная форма бутылочки. Три нажатия – и запаха табака в помещении, где курила, нет. Галина.
Поглотители и драйпер
- Поглотители запаха табака избавиться от этой проблемы помогают замечательно. В помещении, где курят, необходимо расставить специальные поглотители, которые можно купить в отделениях бытовой химии, а можно сделать самим. Хорошо поглощают неприятные запахи расставленные в помещении емкости с молотым кофе, кожурой апельсина, активированным углем, пищевой содой.
- Повышенным свойством поглощать табачный дым имеет драйпер антитабак. Возле пепельницы ставится емкость с драйпером – специальными минеральными гранулами, которые быстро втягивают в себя табачный дым. Его используют также в качестве наполнителя для пепельниц. Если влажность в помещении повышенная, необходимо драйпер периодически просушивать.
Ароматизированные гранулы «Антитабак»
Эффективным нейтрализатором запаха табака являются гранулы для пепельниц. Их нужно засыпать на дно пепельницы и неприятный запах будет мгновенно поглощаться. Хорошо и быстро избавиться от запаха сигарет помогают гранулы с запахом кофе и ванили.
Два типа вентиляционных систем
Утверждение оптимального способа, как сделать вентиляцию в ванной и туалете, обычно сводится к выбору между двумя основными вариантами системы – естественным и принудительным. Каждый из них обладает своими достоинствами. Осуществлять сравнение вариантов следует, опираясь на текущую необходимость и эффективность налаженной в данный момент системы.
Сложностей с тем, как проверить вентиляцию в санитарных комнатах, практически не возникает. Если в помещении долгое время сохраняется неприятный запах, появляется ощущение застоявшегося, спертого воздуха, заметно повышается уровень влажности – это сигнал проверить состояние и эффективность отдушин. Появление грибка на стенах и влажного налета – прямое свидетельство необходимости срочной модернизации системы воздухообмена.
Естественный тип
Естественный тип вентиляции работает без необходимости привлечения каких-либо дополнительных устройств и представляет собой использование природных физических законов. Воздух из области повышенного давления перемещается в область давления более низкого, нагретый заменяется холодным, а ветер «вытягивает» его через воздуховоды из помещения.
Они расположены таким образом, чтобы вентиляционная система пронизывающая весь дом создавала достаточный уровень циркуляции воздуха. Нередко пропускная способность и рабочие характеристики стояков не всегда полностью соответствуют необходимой норме.

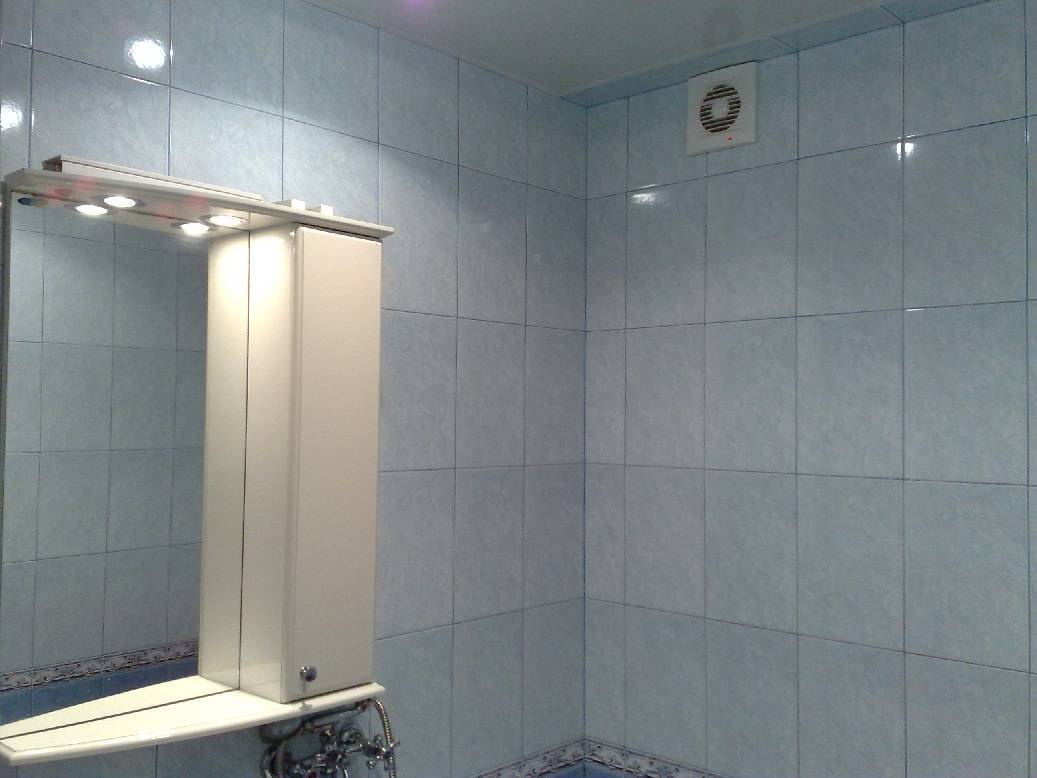

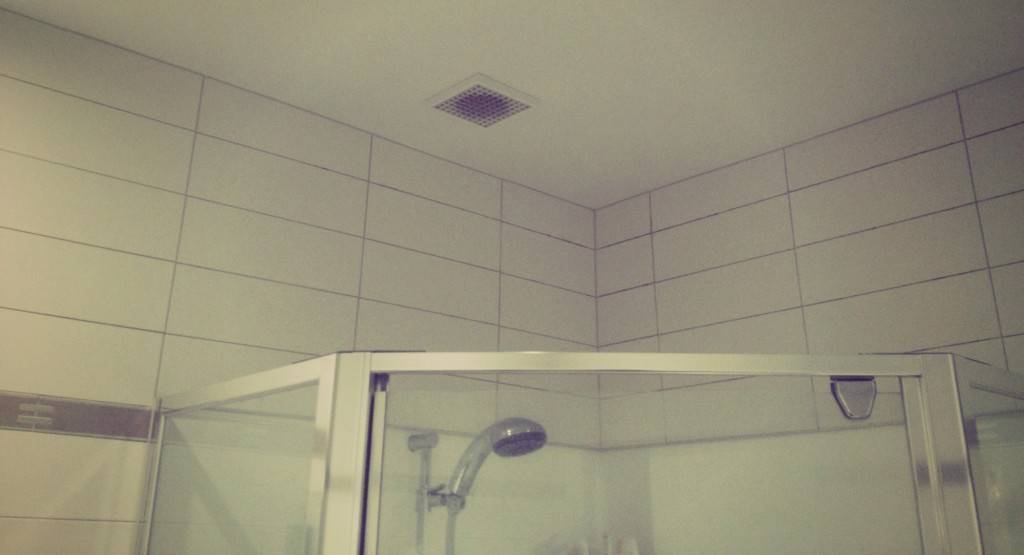

Принудительный тип
Простым способом, позволяющим как улучшить вентиляцию в ванной, так и наладить процесс воздухообмена в других помещениях, является оборудование принудительного типа системы. Его отличие от естественного основано на добавлении в конструкцию вентиляторов, которые помогают лучше проветривать комнату.
Оба типа тесно связаны между собой. Каждый принудительный тип вентиляции – это лишь модернизация уже существующих воздуховодов, работающих по «естественному» принципу. Даже самые мощные вентиляторы способны лишь частично повысить эффективность неверно спроектированной системы. Поэтому планируя устройство вентиляции в санитарных помещениях частного дома, начинать следует с проектирования грамотного расположения воздушных каналов достаточного сечения.
