Как сделать медный самогонный аппарат

Алгоритм действий

Самогонный аппарат из молочного бидона собрать непросто, желательно обладать определенными навыками в сборке подобных устройств. Но даже в том случае, если познания сложно назвать глубокими, можно взяться за работу рассчитывая на успех.

Принцип работы или как сделать самогонный аппарат:

  • Первый шаг — это сделать в крышке бидона два отверстия. Стоит заранее измерить диаметр, а потом уже сверлить или резать. В одно из отверстий вставляем фитинг (это часть трубопровода, которую используют для соединения с системой). Во второе отверстие будет вмонтирован термометр. Если датчик для измерения температур не нужен, то и отверстие сверлить не придется.
  • Следующим этапом в работе можно считать герметизацию отверстий. Чтобы пары спирта не вырывались наружу, стоит тщательно обработать все отверстия. Вопрос о том, чем можно это сделать, остается открытым. Для герметизации можно использовать резиновые прокладки или гайки. Но резина может придать алкоголю специфический аромат и это стоит учитывать. Кто-то советует использовать пластмассу: она расплавиться при нагревании и самостоятельно сделает герметичными отверстия. Но лучше всего отдать предпочтение гайкам, а все нужные места промазать тестом. Можно использовать эпоксидку. Но мука с водой все-таки безопаснее любых химических элементов, которые могут в незначительном количестве попасть в напиток. Тестом стоит замазать и концы выхода змеевика.
  • Закрепляем на змеевике трубку (желательно, чтобы змеевик — это скрученная в спираль проволока — был сделан из меди). Для этого стоит подобрать трубку из силикона подходящего диаметра, чтобы она по размеру подходила по диаметру к змеевику и фитингу. Затем закрепляем конструкцию. С этой целью используем манжету или мягкую проволоку.
  • Последний этап — это пропуск змеевика через холодильник, отверстие герметизируют с помощью теста. Чтобы исключить выход паров спирта, стоит использовать прокладки, резинки или штуцера, в общем все то, что используют в сантехнике. Отверстие в дне емкости сверлят заранее, потом через него пропускают змеевик. Спиральку фиксируют с обеих сторон гайками и прокладками.

В принципе аппарат готов, но его придется еще долго шлифовать и доводить до совершенства. Устройство необходимо будет проверить, то есть протестировать. Это поможет выявить недочёты и доработать самогонный аппарат при необходимости.

Есть и еще один нюанс: чтобы прибор начал работать и производить алкоголь высокого качества, его необходимо снабдить нагревательным элементом. Нередко для этого используют тэны.

Строение аппарата, который был описан выше, позволяет нагревать флягу на плите, но можно снабдить прибор и дополнительными нагревательными элементами — это поможет регулировать температуру кипения раствора. Можно отключить один тэн или подключить второй.

Но если требуется сделать аппарат, который будет выдавать алкоголь высокого качества, его стоит снабдить его сухопарником.

Сухопарник — это приспособление, которое позволяет избавить самогон от вредных примесей. Сивушные масла влияют на качество напитка: они меняют вкус самогона и придают ему неприятный запах. Кроме того, эти вещества могут оказать влияние на организм человека, стать причиной интоксикации.

Сухопарник работает, как отстойник: в нем оседает вся сивуха. Происходит это по той причине, что температура кипения сивушных масел значительно ниже, чем температура кипения воды или спирта.

Чтобы изготовить сухопарник стоит взять банку из стекла, она должна иметь жестяную крышку с резьбой. В крышке проделывают два отверстия, их делают с помощью паяльника или дрели. Отстойник снабжают трубками, при этом одна из них должна быть короче другой на 5–10 см. Прорезав отверстия, стоит позаботиться об их герметичности.

Можно ли сделать самогонный аппарат из меди

Полностью сделать самогонный аппарат из меди – задача сложная, хотя бы ввиду дороговизны материала. Но, как мы уже выяснили, даже отдельные части из этого металла способны улучшить будущий продукт.

Поэтому рассмотрим вариант изготовления змеевика из меди своими руками, хотя бы по той причине, что достать медную трубку – задача проще, чем куб или относительно большой по диаметру сосуд для колонны.

Медный змеевик своими руками

Змеевик, выполненный из меди, отлично справится с задачей получения довольно качественного ароматного самогона, что особенно важно, если вы ставите перед собой задачу сохранения вкусовых качеств и приятного послевкусия дополнительного компонента, имеющегося в бражке

Змеевик (он же – составляющая часть холодильника) является обязательной частью любого самогонного аппарата

Он предназначен для того, чтобы пары спирта, поступающие от нагретой в кубе бражки, охлаждались за счет окружающей змеевик холодной воды. Здесь же конденсировались и стекали в подставленный сосуд уже в виде высокоградусной хмельной жидкости.

Змеевик (он же – составляющая часть холодильника) является обязательной частью любого самогонного аппарата. Он предназначен для того, чтобы пары спирта, поступающие от нагретой в кубе бражки, охлаждались за счет окружающей змеевик холодной воды. Здесь же конденсировались и стекали в подставленный сосуд уже в виде высокоградусной хмельной жидкости.

Для изготовления понадобится:

  • не менее 1,5, а то и 2 метра медной трубки с внутренним диаметром не менее 8, но и не более 12 мм. Важную роль играет также и толщина трубки. Тонкостенная слишком хрупкая для той нагрузки, которую, с одной стороны, дают пары алкоголя, а с другой – холодная вода. Поэтому лучше, если толщина будет близка к 1 мм;

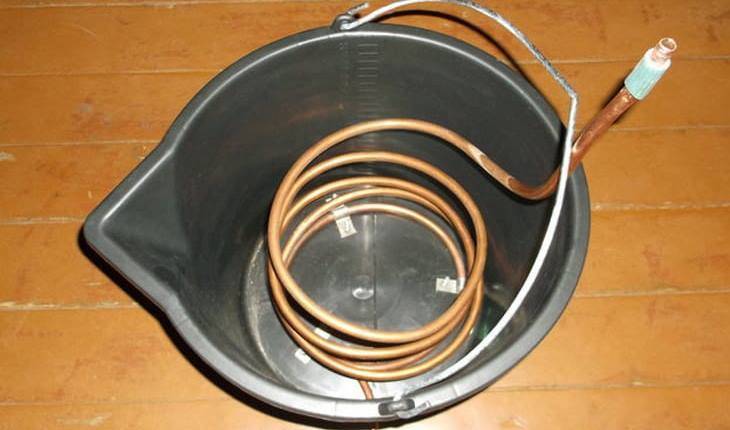

  • корпус для охладителя. В этом качестве хороший вариант – пластиковая канализационная труба сечением около 80 мм. К ней нужно приварить два патрубка для подачи и отвода воды.

Лучший вариант, если холодильник будет закреплен на аппарате в вертикальном или наклонном положении и работать от водопровода. Причем пары алкоголя должны поступать в змеевик сверху вниз, а вода подводиться снизу вверх (нижний патрубок – для ввода, верхний – для отвода воды) Тогда охлаждение будет самым эффективным.

https://www.youtube.com/embed/hU62Qr3eRzEНавивка спирали – важнейший этап. Для этого (чтобы трубку в процессе навивания не сплющило) ее нужно набить песком или наполнить водой и заморозить, любым подходящим способом закрыв концы. Их можно, например, забить деревянными пробками, сплющить или даже запаять.

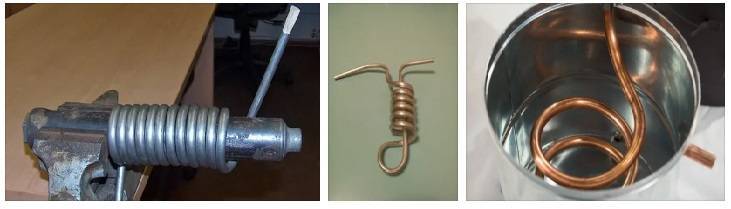

Подготовленную трубку последовательно навевают на любой предмет с круглым сечением примерно в 35 мм диаметром (труба, гладкое полено и т.п.). Шаг между витками нужно выдерживать примерно 12 мм, чтобы вода свободно циркулировала между ними, обеспечивая надежное охлаждение.

Подробную схему изготовления смотрите на рисунке ниже.

Подводя итоги, можно сказать, что полностью медный самогонный аппарат, купленный вами, может послужить прекрасным подарком для любителей крепкого спиртного домашнего производства из фруктов, компотов, варенья, солода, пшеницы, ячменя и других компонентов для сохранения привкуса этих продуктов в готовом самогоне.

Советуем почитать: Как правильно выбрать самогонный аппарат для дома?

Конечно, никто не спорит, что каждому приятно иметь в своем арсенале такое чудесное приспособление, как аламбрик.

Однако его прекрасно может заменить самогонный аппарат своими руками, оборудованный самодельно изготовленными или купленными и приспособленными отдельными медными частями, что не хуже, чем медный самогонный аппарат

А если вам важно получить просто чистый продукт, достаточно и обычной из нержавейки

Виды аламбиков

Существует несколько видов медных самогонных аппаратов. По способу производства делятся на:

  • Клепанные. Выглядят эффектно, но менее надежны в работе, поскольку даже мастеру своего дела трудно добиться герметичности конструкции.
  • Паянные смотрятся оригинально, при этом – более надежны в роботе. Некоторые производители при пайке используют серебряный флюс. Это – лепта в дополнительную очистку дистиллята.

От формы зависит назначение вида аламбика:

  1. Классика. Перегонный куб в форме чуть срезанного снизу шара. Над ним – купольный (луковичный) шлем, жестко соединенный с трубкой – «лебединой шеей». Завершает конструкцию змеевик с охладителем. Перегонный куб со шлемом и лебединая шея со змеевиком стыкуются телескопически (клиновидно) и никаких дополнительных прокладок не используется. Герметичность достигается за счет подгонки каждого элемента. К тому же, нагреваясь, медные элементы плотнее «охватывают» друг друга и утечки пара становятся невозможными. Но иногда соединение змеевика с трубкой бывает резьбовым.
  2. С колонной. Этот вид аламбика и ранее, и сегодня чаще других используется в парфюмерной промышленности. Но и для домашнего винокура – это находка, позволяющая получать крепкий дистиллят, к тому же – дополнительно ароматизированный в зависимости от того, что вы положили в съемную корзину между кубом и колонной. Колонна – широкая медная труба между шлемом и кубом. В ней спиртовые пары охлаждаются, с примесями и водой стекая вниз, а этилен поднимается в трубку и следует в холодильник. Заодно очищаясь (ароматизируясь, если у вас есть такая цель), и укрепляясь.
  3. Шарантский (коньячный). Имеет дополнительный промежуточный резервуар со шлемом между кубом и охладителем. Пары вначале поступают в этот резервуар, здесь очищаясь от серы и сивухи, а затем уже переходят в холодильнике в дистиллят. Такие аламбики используют во французской провинции Коньяк для выгонки знаменитых во всем мире напитков.
  4. Вискарный. Отличительная черта — вытянутый конический шлем. За счет этого идет лучший отбор примесей из пара.
  5. Португальский – с увеличенной камерой шлема, как правило, не луковичной, а в форме перевернутой груши. Эта конструкция помогает укрепить получаемый дистиллят.
  6. Алькитар или арабский аламбик. Мало похож на классический. Здесь все составляющие части стоят друг на друге. Венчает конструкцию холодильник, похожий на медный таз, соединенный со шлемом. По своему красив и удобен. Прекрасно подходит для получения эфирных масел, но и самогон способен гнать.
  7. На водяной бане. Кроме классического аламбика в конструкции присутствует еще одна медная емкость, в которую устанавливают куб, наливают в него брагу, а между стенками – воду. Лучшая конструкция для перегонки густой браги.
  8. С ректификационной колонной. При его помощи получают очищенный спирт крепостью до 90°. Но при этом теряется значительная часть аромата, ради чего, собственно, и делаются зерновые и фруктовые браги.

Есть и еще несколько разновидностей медных аппаратов, но это уже зависит от фантазии производителя.

Внимание. Описание видов вовсе не означает, что на вискарном аппарате вы не получите коньячный спирт и наоборот. Просто тот или иной аламбик дает лучший результат именно на зерновом или виноградном сырье

Просто тот или иной аламбик дает лучший результат именно на зерновом или виноградном сырье.

Смотрите на видео ниже описание принцип работы разных видов аламбика:

Как изготавливаем аппарат

Кстати, иногда под медным аппаратом подразумевают просто змеевик из меди — см. ниже.

Но всё же, если всё-таки решились изготовить полноценный медный самогонный аппарат, с учётом всего вышеизложенного, последовательность ваших действий должна быть следующей.

  1. Найдите чертежи. Вариант «рисуете сами» даже не будем рассматривать. Настоятельно рекомендуем не просто скачать в интернете распространяемые «знатоками» некие рисунки, а заказать чертежи у профессионалов.
  2. Сядьте, вникните, хорошо подумайте над полученными чертежами. Составьте смету по материалам, а также прикиньте, сколько времени у вас уйдёт на изготовлением. Выберите место, где вы сможете работать над изготовлением аппарата (например, на даче).
  3. Купите листы меди (профессионалы подскажут, какой именно), серебряный припой, ножницы по металлу, другие необходимые материалы.
  4. Нанесите острым предметом на медные листы выкройки будущих деталей.
  5. Вырежьте заготовки ножницами по металлу.
  6. Доработайте вырезанные заготовки напильником и киянкой до ровных краёв и нужных изгибов.
  7. Отдельно отметим изготовление змеевика, если в вашем аппарате он отличается от простой флегмы. Вам придётся накручивать узкую медную трубку, которой предстоит стать змеевиком, на другую, толстую трубу для придания нужной спиралевидной формы. Заранее рассчитайте длину узкой трубки для змеевика и как вы будете фиксировать её на толстой трубе (иначе она просто сорвётся, когда вы начнёте накрутку).
  8. Начинайте спайку готовых деталей по чертежам. Паять нужно, как вы уже догадались, с использованием только серебряного припоя, свинцовый настоятельно не рекомендуется.
  9. После окончания спайки необходимо проверить полученные швы на герметичность любым доступным способом (например, заполнив водой).
  10. Удаляете брызги припоя, другие загрязнения, оттираете и полируете ваш аппарат.

Всё! Перед вами — готовый медный самогонный аппарат вашего производства (хоть торговую марку регистрируй). Можете приступать к приготовлению напитка!

Хотим сразу предупредить: маловероятно, что, если вы не являетесь мастером-профессионалом, у вас всё получится идеально, и самогон будет «эталонным». Невозможно в кустарных условиях без большого опыта соблюсти все нюансы.

Тем не менее при тщательной работе на аппаратом, полученный напиток — ваш напиток! — несомненно вас порадует. Только обязательно помните, что всё хорошо в меру, и чрезмерное употребление алкоголя может принести вред здоровью.

Особенности конструкции и принцип работы аламбика

Аламбик — медное устройство для производства алкогольных напитков в процессе перегонки. Внутренняя полость конструкции идеально подходит для изготовления благородных напитков. Внешне напоминает куб или волшебную лампу Алладина из сказок, чтобы вызывать джина.

По конструкции мало чем отличается от классического самогонного аппарата и его также можно сделать самостоятельно. Об это вы сможете узнать в статье:

«Как сделать аламбик своими руками«

Однако некоторые особенности впечатляют, которые подметили еще в свое время европейцы. Прибор довольно интересно устроен, а материалы для изготовления подобраны таким образом, что позволяют изготавливать алкоголь высочайшего качества. А если припой у самогонного аппарата аламбика будет серебряным, то можно получать чистейшие напитки без вредных примесей. Другие особенности конструкции:

  1. Непрерывная дистилляция сырья, что позволяет ускорить процесс перегонки в несколько раз. На выходе — более крепкий, чистый напиток с наименьшим количеством отходов.
  2. Куб или бытовой дистиллятор исключительно – медный. Именно медь способствует приданию дистиллятору мягкого вкуса и абсорбции вредных веществ.
  3. Наличие лебединой шеи в виде дефлегматора для быстрого оседания высококипящих примесей.
  4. Округлость формы аламбика, благодаря чему взвеси не накапливаются на стенках емкости.

СПРАВКА! Отличия у аламбика от классического варианта – незначительные, но делают устройство поистине уникальным, дают возможность получать на выходе благородные напитки – виски, коньяк, вино.

Традиционная модель для дистилляции спирта представляет собой медный куб и другие элементы из нержавеющей стали, спаянные между собой для повышения срока эксплуатации. В составе аламбика:

  • перегонный куб;
  • змеевик, расположенный в холодильнике;
  • воздушный дефлегматор в виде изогнутой трубки для пароотвода;
  • шлем по типу луковицы.

Принцип работы аламбика прост:

  • нагревание емкости для перегонки сырья за счёт электричества, газа;
  • подъем паров спирта в верхнюю часть куба;
  • поступление в холодильник по патрубку;
  • охлаждение концентрата в змеевике благодаря воздействию воды;
  • подача к нижнему патрубку;
  • циркуляция жидкости в обратном направлении от поступающего пара.

Холодильник самогонного аппарата

Холодильник состоит из двух частей. Это змеевик, через который проходят спиртовые пары, и резервуар для охлаждения змеевика. Параметры каждого узла имеют значение для получения качественного продукта. Не стоит пренебрегать рекомендациями и пытаться изобрести «велосипед». Возможно, что спустя несколько лет и множество экспериментов, сможете воспроизвести эффективную работу с другими параметрами, но стоит потраченное время такого результата?

Параметры змеевика

При изготовлении змеевика существуют определенные нюансы. В первую очередь присмотритесь к материалу. Для изготовления используют медь, алюминий, нержавеющую сталь. В редких случаях используют стекло. Конечно, работа стеклянного холодильника и змеевика может заворожить, но одно неверное движение и вы можете лишиться такого прекрасного аксессуара.

Распространены медные змеевики. Они обладают хорошей теплопроводностью, легки для обработки, в случае необходимости можно использовать пайку. Но есть одна особенность. После каждого перегона необходимо очищать медный змеевик с помощью уксуса или лимонной кислоты.

Следующими по распространенности являются алюминиевые варианты. Хотя они обладают меньшей теплопроводностью, за счет своей доступности, простоты обработки и низкой цены пользуются успехом.

Ну и последняя категория – это змеевики из нержавеющей стали. Теплопроводность еще ниже и меньше меди в 3-4 раза. Материал не окисляется и не вступает в реакцию со спиртом. Это относится к пищевым материалам. Но сложность обработки может помешать изготовить качественный змеевик.

Следующий параметр – это размеры и толщина трубки. Оптимальная длина составляет 1,5-2 м. Существует мнение, что чем длиннее змеевик, тем больше площадь контакта с охлаждающей жидкостью в холодильнике. С одной стороны это так. Но при излишней длине возникает риск возникновения предельного гидравлического сопротивления. Внутренний диаметр трубки рекомендуется использовать 8-12 мм.

Последний параметр – это расположение змеевика. Правильным будет вертикальное расположение. Горизонтальный вариант не рекомендуется использовать. Если нет возможности установки змеевика вертикально, то расположите хотя бы под 45 градусов.

Параметры резервуара для холодильника

В большинстве случаев размеры резервуара зависят от используемого змеевика. Для охлаждения используют проточную воду. Воздушные варианты не обладают достаточной эффективностью и редко используются. В зимнее время можно использовать для охлаждения снег или лед.

При использовании воды существуют открытые и закрытые варианты. При открытом способе используется проточная вода, при закрытом варианте вода не циркулирует. Для закрытого варианта используют обыкновенное ведро или другую емкость, куда помещают змеевик. Конечно закрытый вариант экономичнее, но приходиться часто проводит замену нагретой воды.

Следующим параметром можно считать направление подачи воды при использовании проточной системы. Правильно будет подавать воду снизу, а вывод нагретой жидкости осуществлять сверху. При таком варианте холодная вода двигается навстречу пару, создавая противоток.

Изготовление холодильника охладителя

Для изготовления холодильника потребуется трубка диаметром 8-12 мм с толщиной стенки 0,9-1,1 мм, и длиной полтора-два метра и металлическая или пластиковая труба диаметром 75-80 мм.

Перед изготовлением змеевика необходимо набить трубку песком или другим сыпучим материалом. Это поможет не сплющиться трубке при навивании. В концы трубки забиваются деревянные чопики. При запасе длины можно зажать концы или запаять.

После этого следует намотать трубку на подходящий по диаметру цилиндр. Шаг между витками должен составлять 12 мм.

После навивки концы освобождаются, и песок высыпается. Готовый змеевик следует промыть под проточной водой, чтобы очистить внутреннюю поверхность. Змеевик помещается в трубу холодильника, делаются выводы и холодильник герметизируют.

Чего нельзя делать?

Поэтому включайте здравый смысл и следуйте правилу – «не навреди».

Вот чего точно не стоит делать:

  1. Алюминий и медь нельзя жестко тереть (например, металлической мочалкой), поскольку это мягкие металлы и можно оставить видимые стертые части.
  2. Применять при чистке внешних деталей нержавейки металлические скребки и щетки нельзя, поскольку на полированной поверхности они оставляют некрасивые царапины.
  3. Использование химических растворителей и других агрессивных химических веществ – под категорическим запретом. Ведь все это может не отмыться водой как следует и попадет в конечный продукт.

И самое главное – нельзя отставлять немытым аппарат, ведь вся та «грязь», которая в нем скопилась, попадет в самогон и может непоправимо его испортить. Винокурение – дело, требующее чистоты и даже стерильности.

Как сделать самогонный аппарат из медных трубок своими руками

Сразу стоит сказать, что изготовить классический аламбик самостоятельно практически невозможно из-за его очень сложной формы, придать которую может лишь высококвалифицированный жестянщик.

То же касается медного перегонного куба для стандартного самогонного аппарата, который лучше приобрести готовым. А вот укрепляющую (бражную) колонну с рубашечным дефлегматором и прямоточным холодильником можно изготовить из медных труб своими руками.

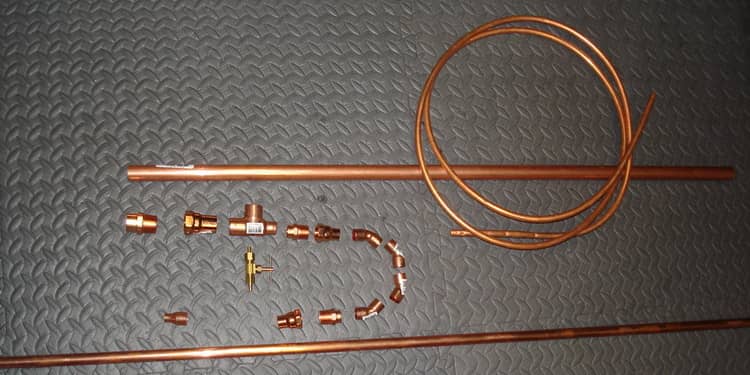

Для этого понадобятся такие детали:

  • трубка с диаметром 28 длиной 350 мм – это тело —царги—;
  • муфта с диаметром 28 на 18, две муфты с диаметром 18 на 22 и три муфты с диаметром 15 на 18 миллиметров;
  • трубка с диаметром 18 длиной 160 мм – это основа дефлегматора;
  • трубка с диаметром 22 длиной примерно 160 мм (минус длина 2 муфт и место на установку уголка) – это рубашка дефлегматора;
  • труба-уголок 90° с диаметром 18 и трубка-уголок 90° с диаметром 15 мм;
  • трубка с диаметром 15 длиной 400 мм – это основа прямоточного холодильника;
  • трубка с диаметром 18 длиной чуть меньше 400 мм – это рубашка холодильника;
  • заглушка на диаметр 15 мм;
  • 2 патрубка и тройник с диаметром 6 мм;
  • маленький патрубок под термометр с соответствующим сечением;
  • небольшая перемычка для усиления прочности между царгой и охладителем;
  • трубки для воды;
  • мягкий припой;
  • флюс;
  • горелка на пропане.

Для того чтобы изготовить медный самогонный аппарат своими руками, нужен чертеж, знание устройства и принципа действия его составных частей (царги, дефлегматора и холодильника) и следование пошаговой инструкции с размерами.

  1. В рубашке дефлегматора просверливаются два отверстия: снизу и сверху под воду.
  2. К трубке-царге муфтой с 28 на 18 подсоединяется трубка-основа дефлегматора, на нее надевается нижняя муфта рубашки с 18 на 22, трубка-рубашка и верхняя муфта рубашки такого же типа.
  3. На верх дефлегматора монтируется уголок на 18, к нему подсоединяется муфта с 18 на 15, к ней монтируется уголок на 15. Должен получиться П-образный переход от дефлегматора к холодильнику.
  4. К уголку на 15 монтируется трубка-основа холодильника.
  5. Далее необходимо надеть, но не фиксировать, верхнюю муфту рубашки холодильника с 15 на 18 и саму рубашку. Затем отметить место под вход воды в верхней части так, чтобы он был параллельно верхнему отверстию в дефлегматоре и тройник на 6 мог их соединить.
  6. Снять рубашку холодильника и по отметке проделать отверстие, второе внизу под обратку воды можно сделать произвольно, прикинув так, чтобы трубка не мешала.
  7. Установить верхнюю муфту холодильника, его рубашку и нижнюю муфту.
  8. В заглушке на 15 мм проделать отверстие под трубку для отбора продукта, установить трубочку и смонтировать заглушку вниз на трубку холодильника.
  9. Тройником на 6 мм соединить отверстие в верхней части рубашки дефлегматора и рубашки холодильника.
  10. Установить патрубок на нижнее отверстие рубашки дефлегматора – это подключение воды к охладительному контуру. Установить патрубок на нижнее отверстие рубашки холодильника – это сливное отверстие для воды из контура.
  11. Смонтировать укрепляющую перемычку, по уровню она должна быть где-то вверху царги и, соответственно, нижней части холодильника.
  12. Аккуратно просверлить отверстие в уголке на 15 – оно под гильзу для термометра.

В целом медный агрегат готов, остается установить переходник от царги к кубу, но это зависит от приобретенной или имеющейся емкости для нагрева браги. Подключение воды шлангами не составит труда. Царгу нужно заполнить медными насадками.
