Сухопарник своими руками по чертежам

Изготовление аппарата и приспособлений

Для брожения браги используют либо пластиковые емкости, либо сам перегонный куб, достаточно вывести из них трубку и опустить в бутылку с водой, получив, таким образом, простейший гидрозатвор.

До скольки разрешено продавать алкоголь в России?Как пить и чем закусывать грузинский самогон — чачуВодка с перцем от простуды: как принимать, рецепт приготовленияКак настаивать самогон на дубовой коре в домашних условиях

Перегонный куб хорошо получается из алюминиевой фляги для молока, тем более что в такую емкость легко пролезает рука, а значит ее будет удобно мыть. Желательно только заменить резиновый уплотнитель на сделанный из силикона.

Холодильник можно изготовить изогнув трубку из меди или нержавейки и поместив ее в ведро с холодной водой. Ведро ставят в раковину и включают тонкую струйку воды, так, чтобы она омывала холодильник самотеком.

Можно приобрести готовый аппарат в самой простой комплектации и улучшить его изготовив сухопарник для самогонного аппарата своими руками. Также можно добавить барботер или прочие приспособления.

Как сделать сухопарник

Устройство сухопарника довольно простое: его можно изготовить самостоятельно из стеклянной банки с заворачивающейся крышкой. Для этого берут два болта М8 или М10 с гайками и силиконовыми прокладками. Их просверливают вдоль, превращая в трубки, в крышке банки просверливают два отверстия и вставляют туда получившиеся штуцеры, фиксируя гайками. Теперь достаточно надеть силиконовые трубки и получится отличный сухопарник своими руками.

Емкость его должна приближаться к 5% емкости перегонного куба. Если куб на 12–14 литров, то сухопарник желательно делать из банки объемом 0.7 литра. Для чего нужен сухопарник — он способствует повышению спиртуозности конденсата и предотвращает засорение самогона брызгами кипящей браги. Также предохраняется от засорения и змеевик. Вот зачем нужен сухопарник в самогонном аппарате.

Дефлегматор своими руками

Есть много схем дефлегматоров, в домашних условиях проще всего изготовить пленочный дефлегматор из двух трубок. Понадобятся две медных трубки разного диаметра, так, чтобы когда одна из них вставлена в другую, между стенками образовался зазор не меньше десяти миллиметров. Три медных патрубка, трубка-переходник на перегонный куб и куски листовой меди нужной формы для изготовления заглушек.

Трубы спаиваются таким образом, чтобы одна, была внутри другой, в центральную трубу впаиваются снизу переходник для присоединения к перегонному кубу, а сверху — трубка для присоединения к холодильнику. К внешней трубе припаиваются два штуцера для подключения к холодной воде. Также в верхнюю часть получившегося дефлегматора можно впаять термометр. Дефлегматор для самогонного аппарата готов.

Барботер

Это устройство можно сделать так же как и сухопарник, своими руками из банки. С тем лишь условием что в барботере трубка, через которую он присоединен к перегонному кубу должна доходить практически до дна банки. Некоторые самогонщики рекомендуют перед началом перегонки налить в барботер немного воды или самогона, для того, чтобы он мог работать сразу, не дожидаясь, пока образуется достаточный слой дистиллята. Зачем нужен сухопарник и барботер в одном аппарате — в барботере пар предварительно очищается, а в сухопарнике дополнительно разделяется на фракции.

Порядок установки дополнительных устройств в самогонный аппарат таков: сперва на перегонный куб устанавливается дефлегматор, затем присоединяется барботер, сухопарник в который можно поместить ароматные фрукты и плоды. Далее ароматизированный и очищенный спиртовой пар охлаждается в змеевике холодильника.

Получить абсолютно чистый спирт при помощи самого навороченного самогонного аппарата вряд ли получится, для этого нужна полноценная ректификационная колонна. Но после дополнительной очистки углем, ароматизации, выдержки в дубовых бочках или настойки на дубовых чипсах получаются просто замечательные напитки способные удовлетворить самого привередливого гурмана.

Пошаговое изготовление своими руками

Сухопарник для самогонного аппарата своими руками сделать несложно. Для этого понадобятся:

  • стеклянная емкость объемом от 0,5 до 2 л,
  • 2 штуцера диаметром 12 мм с внешней резьбой,
  • 1 штуцер такого же диаметра с внутренней резьбой,
  • 1 контргайка,
  • 1 силиконовый шланг диаметром 12 мм и длиной 10 см.

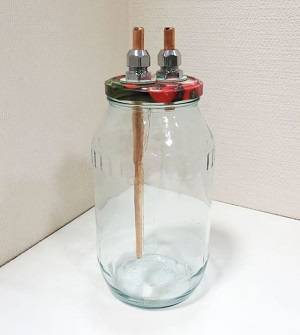

В качестве промежуточного дистиллятора подойдет обычная стеклянная банка с закручивающейся крышкой. А вместо жестких трубок удобнее использовать гибкие шланги, так как это позволит легко собрать всю конструкцию.

Процесс изготовления

  • На крышке с помощью обычного карандаша делают отметки для центров отверстий под штуцеры.
  • Промежуток между отметками должен быть таким, чтобы между штуцером с внутренней резьбой и контргайкой при установке их на крышку оставалось небольшое расстояние.
  • Отверстия в крышке можно сделать с помощью любого подручного инструмента, но проще всего — сверлом по дереву № 20.
  • Затем в отверстия вставляются штуцеры с внешней резьбой, так чтобы концы для шлангов оставались с наружной стороны.
  • На оба штуцера с внутренней стороны крышки нужно надеть силиконовые уплотнители, которые можно вырезать из шланга.
  • Затем на один штуцер закручивается контргайка, а на другой — штуцер с внутренней резьбой, на который и надевается силиконовый шланг.

Вся эта конструкция вместе с крышкой плотно закручивается на банку, и сухопарник готов. Устанавливают его между кубом и холодильником. Подвод пара из перегонного куба осуществляется через штуцер и трубочку. Второй штуцер соединяется шлангом с холодильником.

Сухопарник можно сделать, используя более прочную крышку из нержавейки с припаянными или приваренными к ней трубками. Такая конструкция более сложна в изготовлении, но она будет служить намного дольше.

В этом случае одну трубку приваривают так, чтобы ее конец практически совпадал с нижней частью крышки, а вторую опускают ниже уровня крышки минимум на 10 см.

Объем банки зависит от количества сырья для получения самогона. Если он небольшой, лучше и банку взять маленького объема. Для получения больших объемов самогона можно использовать трехлитровые банки, крышка подойдет на любую из них.

Полезное видео про сборку сухопарника в домашних условиях

Посмотрите видео, в котором рассказывается как сделать сухопарник из банки:

Так же у нас имеется статья: как сделать самогонный аппарат своими руками.

Несколько слов о теории самогоноварения

Технология дистилляции разрабатывалась с 4-го столетия н.э. Первые перегонные агрегаты были изготовлены из камня. Замена этого материала медью позволила достигнуть равномерного разогрева, а использование изогнутой медной трубки (змеевика) — более полного разделения легких и тяжелых фракций исходного сырья.

Конструкция, близкая к современному самогонному аппарату, была разработана в 15-ом веке. Она состояла из перегонного куба, змеевика, холодильника с холодной водой и дополнительной емкости (сухопарника).

Трубка змеевика, опущенная в холодную воду, помогала отделить спиртовой конденсат, а сухопарник очищал дистиллят от сивушных масел, которые негативно влияли на здоровье и самочувствие.

Как происходит дистилляция

Исходным сырьем для дистилляции является брага — спиртосодержащая жидкость, которую получают при брожении сахара или других продуктов, содержащих сахарозу, фруктозу и глюкозу. Помимо этанола, который является продуктом реакции сахара и дрожжевых ферментов, в составе браги присутствуют и другие компоненты: вода, сухие примеси, метиловый спирт (метанол), сивушные и эфирные масла и др.

Летучие компоненты браги делятся на 4 группы: спирты (в т.ч. этиловый), альдегиды, летучие кислоты и эфирные масла (эфиры). Наибольшую опасность представляют альдегиды, метанол и изоамиловый спирт, который составляет основу сивушных примесей (до 90%). В сахарной браге многие ядовитые вещества отсутствуют.

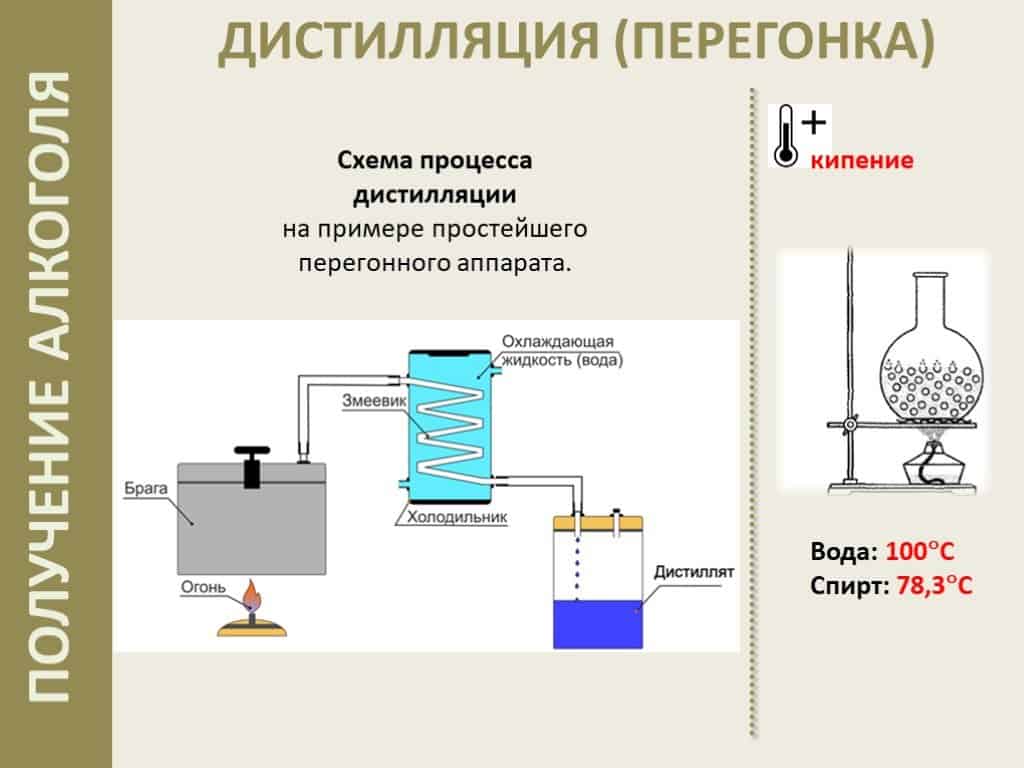

Дистилляция схема.

Растворенные в воде летучие компоненты имеют разную температуру испарения. Наличие нагревателя, перегонной емкости (куба) и строгий контроль температуры позволяют последовательно испарить и осадить различные фракции браги. Промежуточные резервуары повышают эффективность процесса.

Первыми испаряются легкие примеси (эфиры), а последними — высшие спирты (сивушные масла) и чистая вода. В среднем температурном интервале испаряется «тело» спиртового сырья. Оно конденсируется в алкогольный напиток крепостью 40-60 градусов.

Температурный режим дистилляции

Температура перегонки браги.

Брага содержит как более легкие, так и более тяжелые, чем спирт, ядовитые примеси. Для испарения легких ядов (метанола, некоторых альдегидов) достаточно температуры от +65°С до +70…+73°С.

Жидкость, которая конденсируется в интервале +65…+70°С, называется перваком, или «головой». Ее количество составляет до 10% общего объема конденсата. «Голова» является ядовитой субстанцией, поэтому режим низких температур поддерживается до забора указанного объема.

После испарения легкой фракции температура поднимается до +78…+85°С. В этом режиме перегоняется «тело» спиртосодержащей браги. Если перегреть куб, то в дистиллят поступит большое количество «хвостов» — маслянистой смеси, состоящей из тяжелых ингредиентов браги.

«Тело» отбирают до +90…+95°С, ориентируясь на объем жидкости. Доля последней, «хвостовой» фракции составляет до 10% объема (100 мл на каждый килограмм сахара). Она отличается мутностью и резким запахом, поэтому ее нужно сливать в отдельную емкость. Отбор сивушной смеси ведется при температуре +95…+98°С.

Сложность процесса заключается в том, что многие компоненты начинают испаряться до достижения температуры кипения. В противном случае карбоновые кислоты и высшие спирты оставались бы в осадке, т.к. температура их кипения превышает 100°С. Изоамиловый спирт и другие вещества, которые формально считаются тяжелыми, становятся промежуточными компонентами и попадают в конечный продукт вместе со спиртом. Количество примесей зависит от температурного режима и концентрации этанола в браге.

Что представляет собой барботер?

Применительно к самогоноварению речь о двух устройствах с одинаковым названием, предназначение у которых разное:

  • Навесное оборудование в самогонном аппарате, выполняющее роль укрепителя самогона. Его еще называют мокрым сухопарником. Представляет собой металлическую, либо стеклянную (применяется чаще) банку, в которой спиртовые пары проходят через жидкость.
  • Барботером винокуры также называют устройство для перегонки браги с помощью пара (по аналогии с принципом действия). Это погруженная в бражку металлическая трубка с насечками, через которые прорывается горячий пар из парогенератора, грея густую брагу, иначе при прямом нагреве она подгорит и испортит конечный продукт.

Но сегодня – речь о приспособлении, с помощью которого получают крепкий самогон (практически спирт) с первого раза. Многие считают, что при этом алкоголь еще и очищается от примесей. Но это – факт сомнительный. Поэтому и это мы затронем и объясним, как правильно гнать самогон на устройстве с барботерами.

Применяя это несложное устройство, вы сможете у себя дома получать спирт крепостью 80-90° без применения ректификационной колонны. Особенно если включите в конструкцию последовательно не один барботер.

Конструкция и принцип работы

Конструкция несложная и собрать ее для домашнего умельца трудностей не составит. Барботер состоит из:

  • Стеклянной банки, желательно, не поллитровой, как некоторые советуют, а на 1,5-2 литра.
  • Металлической крышки с двумя отверстиями. В оба отверстия вставлены штуцера: выходной лишь чуть «заглядывает» в банку; входной оборудован трубкой, немного не доходящей до дна банки.
  • Соединительных силиконовых трубок.

Работает это так:

  • через длинную, не доходящую на 4-6 мм до дна, металлическую трубку пары спирта попадают в банку;
  • здесь они мгновенно охлаждаются и превращаются в жидкость, слой которой перекрывает отверстие трубки;
  • теперь пары проходят уже через жидкость;
  • при этом спирт снова испаряется, на этот раз оставляя часть воды, не захватывая ее с собой в дальнейший путь;
  • переходя из первой банки в следующий барботер, он теряет еще часть крепости;
  • и в результате, проведя несколько фаз прохождения через воду, на выходе будет настолько крепкий продукт, получить который в домашних условиях другим путем не удается. Кроме ректификации – процесса значительно более сложного, еще и при дорогостоящем оборудовании. К тому же, у ректификационных колонн есть еще один недостаток – они занимают место в высоту от 1 метра и выше. То есть, для них необходимо покупать отдельную плитку, поскольку под вытяжку они не входят.

Сколько нужно?

Обычное число барботеров – от четырех до 12-14 штук. Но это только в том случае, если вы стремитесь получить спирт градусов 92-94 (вожделенных 96° ни один каскад барботеров не выдаст).

Но на практике достаточно 5-6, и уже будет достигнут хороший результат. А если добавить в аппарат укрепляющую колонну, то и 4-х достаточно.

Ароматизация через сухопарник

Ароматизация самогона через сухопарник

Помимо настоя и отвара, есть еще один достаточно интересный вариант ароматизации самогона — ароматизация через сухопарник. Закладывая в него перед второй перегонкой различные компоненты, можно получить достаточно оригинальный вкусоароматический букет самогона. Причем поле для деятельности здесь крайне широкое! Экспериментировать можно практически с любыми ингредиентами.

Классическим вариантом ароматизации через сухопарник считается закладка в последний ягод изюма. Самогон становится гораздо мягче, и в нем ощущаются легкие нотки чачи.

Достаточно интересный эффект получается, если практически до верху плотно наполнить банку сухопарника смородиновыми листьями.

Что ещё можно добавить в сухопарник для аромата

Листья мяты и лайм (причем даже не сам лайм, а его корки после выжимки сока) дают очень оригинальный вкус.

Сушеные яблоки дольками дают прекрасный вкусоароматический букет — получается практически кальвадос.

Плитка натурального горького шоколада в сухопарнике дает потрясающий аромат! Если самогон был качественно очищен и приготовлен из хорошего сырья, то если настоять его недельку на дубовых чипсах и подкрасить его в золотисто-коричневый цвет, то не каждый знаток отличит его от хорошего коньяка.

Прекрасный фруктовый букет дает следующий набор: полгрейпфрута, апельсин и яблоко. Причем такой вариант дает не только аромат, но и фруктовый вкус самогону.

Две-три конфетки типа «барбарис», «дюшес», «мятная» и иже с ними, положенные в сухопарник, дают удивительный аромат!

Как ароматизировать самогон через сухопарник

Вообще, стоит заметить, что ароматизация через сухопарник дает только нотки аромата, иногда даже еле уловимые. Конечно, настаивание, или добавление отваров дает гораздо больший вкус и аромат конечному продукту. Даже добавление непосредственно в перегонный куб позволяет извлечь из продукта больше вкусоароматических веществ, потому что в кубе добавки практически варятся. При этом эти варианты можно совмещать. К примеру для получения зернового аромата и привкуса можно добавить в перегонный куб перловку из расчёта треть стакана на 5 литров браги, и в сухопарник насыпать перловки — так чтобы прикрыть дно.

Также хороший зерновой аромат дает закладка в сухопарник прожаренной перловки с тмином.

Если нотки аромата от закладки сухого зерна в сухопарник кажутся вам слишком слабыми — можно положить запаренное — подержать зерно на пару пока не пойдёт аромат — и в таком виде уже закладывать в сухопарник.

Опять же, значительную роль играет объём перегоняемой браги. Одно дело, если мы ароматизируем с помощью сухопарника прогон из пятилитровой скороварки, и совсем другое — пытаться таким способом облагородить выгон с сорокалитровой фляги.

Опять же, немаловажно для получения ароматного самогона и то, насколько концентрированный и насыщенный аромат у сырья, которое мы помещаем в сухопарник. К примеру аромат после зерна будет гораздо бледнее, чем после корок цитрусовых

Одним словом, простор для экспериментов тут очень широкий, и вышеперечисленные варианты лишь малая толика ароматов, которые можно получить с помощью сухопарника.

Для чего нужен сухопарник?

Сухопарник, как было отмечено, позволяет повысить качество самогона. Все дело в том, что брага, которая является начальным продуктом, из которого осуществляется перегонка самогона, кроме необходимого этилового спирта, содержит ненужные компоненты, которые представляют собой сивушные масла. Температура кипения последних превышает аналогичный показатель для спирта, но тем не менее сивушные масла при высокой температуре все же испаряются и попадают в самогон, тем самым портя его запах и вкус. Поэтому первая перегонка не позволяет избавить спирт от таких примесей, однако применение сухопарника помогает качественно очистить продукт.

Сухопарник — это закрытая герметичная емкость, которая в самогонном аппарате размещается между перегонным баком и змеевиком-охладителем. С этими элементами сухопарник соединяется с помощью трубок, по которым движется пар. Сперва здесь осуществляется конденсация всех испарений, а так как непрерывный подвод тепла приводит к повторному закипанию спирта, сивушные масла задерживаются в сухопарнике и не попадают в самогон.

Применение сухопарника позволяет значительно упростить процедуру очищения самогона, причем эффективность очищения будет такой, какую имеет вторая перегонка самогона. Также использование сухопарника помогает избежать расплескивания браги и ее попадания в самогон. Кроме этого, сухопарник не усложняет конструкции аппарата для перегонки самогона, в чем заключается его еще одно преимущество. Однако добиться максимального эффекта применения сухопарника можно лишь в том случае, если знать, как правильно его использовать. Но прежде всего, следует рассмотреть конструкцию сухопарника.

Любой сухопарник состоит из нескольких элементов:

  • емкость, в которой скапливаются ненужные примеси;
  • 2 герметичные трубки или штуцеры (входящий штуцер на 5-10 сантиметров ниже уровня трубки, через которую выходит отработанный пар);
  • соединительные детали, придающие сухопарнику герметичность.

Сегодня сухопарники продаются в магазинах, причем такие варианты оборудования желательно приобретать и эксплуатировать новичкам. Если же человек имеет некоторый опыт в самостоятельном изготовлении самогона, то он может изготовить сухопарник своими руками. Для этого понадобится гайки, термоустойчивый клей, герметик, пара штуцеров и стеклянная банка с металлической крышкой. Как сделать сухопарник:

  1. Сперва обозначают места для двух штуцеров и определяют их диаметры (обводят их контуры карандашом на крышке банки).
  2. С помощью шила следует проделать 2 отверстия в крышке.
  3. Штуцеры устанавливаются при помощи гаек. На этом этапе изготовления сухопарника следует позаботиться о том, чтобы патрубки правильно расположились: патрубок, по которому будет выходить паровая смесь, должен быть на 10 сантиметров короче вводящего патрубка.
  4. Крышку со штуцерами помещают на банку, закрывают ею емкость и обеспечивают герметичность самодельного сухопарника.
  5. На конечном этапе следует позаботиться о том, чтобы присоединить сухопарник с самогонному аппарату и змеевику, при этом обеспечив полную герметичность конструкции.

Как сделать самодельный самогонный аппарат своими руками в домашних условиях

Для того чтобы собрать бытовой дистиллятор, необходимо изготовить его составные узлы, рассмотрим необходимые и возможные дополнительные устройства.

К базовым составляющим относится:

  • Перегонный куб, в нем происходит нагревание браги, и от его объема зависит мощность всей системы. Емкость может изготовляться с нуля, для этого чаще всего применяют пищевую нержавеющую сталь, на втором месте по популярности медь. Кроме того, перегонный куб можно сделать из скороварки, мультиварки, эмалированной кастрюли или пищевой фляги.
  • —Шланги— необходимы для передачи горячего пара между составными частями устройства, а также для подачи воды к охладительным устройствам, например холодильнику или рубашке дефлегматора. Чаще всего используют пищевой силикон, который легок в обработке, химически инертен и стоит недорого, но из-за слабой устойчивости к температуре требует поддерживающих приспособлений. Более надежным, но и более дорогим вариантом являются трубки из пищевой нержавейки или меди. Первый металл очень прочный, и его трудно обрабатывать, медь более податливая, но стоит дороже и требует регулярной очистки поверхности.
  • Холодильник необходим для конденсации спиртосодержащего пара. Применяются две основные конструкции: со змеевиком и прямоточное охлаждение. Первая модель имеет более компактные размеры и может использоваться без проточной воды, но имеет проблемы с конденсатными пробками. У второй таких проблем нет, к тому же, эффективность и мощность этой модели выше, слабые стороны: работает только от водопровода и имеет достаточно большие размеры в длину, что предъявляет требование к рабочей зоне.

Дополнительные узлы:

  • Сухопарник – это средство дополнительной очистки, также может использоваться для мацерации – насыщения спирта ароматом и привкусом фруктов, ягод и пряностей посредством прохождения спиртосодержащего пара через них. Конструкция изделия очень простая – полая емкость с двумя патрубками: входным и выходным. По мере прохождения пара через воздушную прослойку он охлаждается, и часть примесей, конденсируясь, оседает в емкости, невысокая интенсивность очистки.
  • Барботер практически идентичен сухопарнику по конструкции, но имеет более длинный входной патрубок, достающий до дна емкости. Такая особенность необходима, чтобы пар проходил через толщу воды, которой заполняется барботер перед эксплуатацией . В результате происходит более значительное охлаждение и, соответственно, более интенсивная очистка самогона.
  • Термометр необходим для поддержания оптимальной температуры, при которой из пара будет оседать больше сивушных масел, имеющих более высокую температуру кипения.
  • Попугай для самогонного аппарата – это небольшое изделие, которое устанавливается на выходе из холодильника. Предназначено для определения крепости дистиллята непосредственно во время перегонки.

Изготовить самогонный аппарат своими руками в домашних условиях несложно, если выбрать достаточно простую конфигурацию, показанную на чертеже-схеме.

  1. Как основу для перегонного куба лучше использовать скороварку, в которой нужно только обустроить патрубки в крышке под выход пара и термометр.
  2. Сухопарник или барботер легко изготовить своими руками из стеклянной банки с закручивающейся крышкой, пары штуцеров и силиконовых уплотнительных прокладок.
  3. Прямоточный холодильник потребует пары медных трубок для внутреннего слоя и пару пластиковых под рубашку охладителя. Купить шланг из пищевого силикона можно в хозяйственном магазине или на рынке.
  4. Финансово конструкция подобного рода очень экономична, при этом качество самогона не будет страдать, так как на всех важных участках используются добротные материалы: нержавейка, стекло, силикон и никакой резины, пластика или алюминия.
  5. Конечно, до эстетики заводского агрегата такому самогонному аппарату, сделанному своими руками, будет далеко.

Для изготовления более сложных агрегатов, например ректификационной или укрепляющей (бражной) колонны, в состав которых входят узлы типа царги и дефлегматора, потребуются не только материалы, но и некоторые слесарные навыки. То же касается и простых дистилляторов, созданных с нуля из пищевой нержавейки или меди.

Делаем самодельный сухопарник из банки

Что бы сделать сухопарник своими руками нам нужно найти следующее компоненты:

  • Банка 1-3 литра с закручивающейся металлической крышкой;
  • 2 штуцера с внешней резьбой и 2 гайки;
  • Резиновые прокладки или термоустойчивый клей герметик, также подойдет холодная сварка;
  • Дрель и сверло подходящего диаметра;

Изготовление дефлегматора:

Прикладываем штуцера к крышке и отмечаем места, где будем делать отверстия;
Берем сверло подходящего под штуцер диаметра и делаем два отверстия;
Устанавливаем штуцеры и закрепляем их гайками. При этом все тщательно герметизируем клеем или термостойким силиконом.
Присоединяем в одно отверстие трубку идущую с перегонного куда, во второе – с змеевика (холодильника)

При этом уделяем особое внимание герметизации всех соединений. Накручиваем банку.

Как видите, чего-то  особо сложного в изготовлении дефлегматора своими руками нет. Если вдруг какие-то моменты не совсем понятны, посмотрите процесс изготовления дефлегматора на видео.

Установка термометров в самогонном аппарате

Без измерения температуры можно обойтись, но правильно установленный термометр позволяет вовремя менять емкость при дробной дистилляции и регулировать интенсивность нагрева.

В самогонных аппаратах используют три вида термометров (по принципу действия):

  • биметаллические – в качестве датчика выступает лента или спираль из металла;
  • электронные – специальный проводник меняет сопротивление при колебании температуры;
  • цифровые – измерения фиксируются за счет изменения давления.

Самым надежными являются биметаллические термометры, но точность этих устройств оставляет желать лучшего. Электронные градусники намного точнее, но при малейшем ударе могут сломаться или показывать неправильную температуру. Цифровые термометры – лидеры по точности, но стоят дорого.

Крепление. Термометр в самогонном аппарате можно установить на выходе из куба (в верхней части) или перед входом в холодильник. Второй вариант предпочтительнее, так как позволяет измерить температуру пара перед конденсацией

Но термометр в кубе (первый случай) показывает степень нагрева браги, что тоже важно. Вывод: если есть возможность, желательно вмонтировать сразу два градусника

Термометры можно ставить на куб или перед холодильником

Для установки достаточно проделать отверстие, диаметр которого совпадает с диаметром установочного цилиндра термометра (крепления на липучках и пластмассовых фиксаторах не подходят). С внутренней стороны зафиксировать цилиндр болтом и закрепить конструкцию гайкой. Затем вставить сам термометр.

Для чего нужно устройство

В процессе брожения любого сырья, используемого для получения спирта, помимо этанола, образуется большое количество побочных продуктов, которые определяют цвет, вкус и запах напитка.

Некоторые из этих веществ вредны для организма, а в определенной концентрации являются сильнейшим ядом. При высоком содержании сивушных масел в самогоне употребление его даже в количестве 100 мл вызовет похмелье с отравлением.

Высокая концентрация этих компонентов в самогоне способна привести к летальному исходу. Поэтому от них необходимо избавляться. Именно для этого и используется сухопарник.

Теперь вы знаете, для чего нужен сухопарник. Как его изготовить в домашних условиях самостоятельно?

Что такое сухопарник и барботер?

Самогоноварение – процесс творческий, помогающий поддержать домашний бюджет, не тратясь на покупку спиртного. Да еще и отвлекающий от насущных проблем, приносящий удовольствие, оберегающий от фальсификата, которого сегодня развелось немерено.

Но для того, чтобы получать по-настоящему качественный продукт, аппарата старого образца становится недостаточно. Наиболее часто для дополнительной очистки уже во время перегона браги используются сухопарники и барботеры.

Популярно и объединение небольших устройств в одном аппарате. Эти модули в СА призваны сделать перегон более чистым от сивушных масел и прочих примесей, а заодно и немного укрепить для получения дистиллята крепостью в 70 и более градусов.

Устройство и принцип работы сухопарника

Сухопарники делают из нержавеющей стали или обычной стеклянной банки с металлической крышкой. Устройства немного отличаются между собой и у каждого – свои преимущества:

Из нержавейки. Представляет собой цилиндр, к которому подсоединены на штуцерах два шланга: как правило, входящий ниже, отводящий – выше. Поступающие из перегонного куба пары слегка охлаждаются и высоко кипящие примеси (сивушные масла) оседают внизу, а пары этилового спирта проходят дальше – в барботер или холодильник (в зависимости от конструкции). Сухопарник такой конструкции непременно оборудуется резьбовой заглушкой или сливным краником в нижней точке цилиндра. Специалисты рекомендуют сливать флегму (то, что скапливается в цилиндре) после отбора голов, чтобы она не переиспарялась и не испортила конечный, питьевой продукт. Поэтому есть смысл заменить заглушку краником, если в вашем СА такая конструкция сухопарника.

Важно. Подсоединяйте барботер и сухопарник только силиконовыми шлангами (как вариант – трубки из пищевой нержавейки)

Силикон – материал нейтральный к химическим составляющим дистиллята, стойкий к температурному воздействию. Шланги ПВХ подходят только для подключения/отвода воды к холодильнику и с пищевыми продуктами (алкоголем) соприкасаться не должны, поскольку вступают в химические реакции и продуцируют опасные для здоровья соединения.

  • Из стеклянной банки. Как в аппаратах промышленного изготовления, так и в самодельных встречается такая конструкция. Это обычная стеклянная банка под закручивающуюся крышку. В крышке проделаны два отверстия со штуцерами, на которые одеваются подводная и отводная трубки. Принцип действия тот же, что и у цилиндрического сухопарника. Главные преимущества такой конструкции:
  • Весь процесс видно воочию: сколько скопилось флегмы, как она возникает и т.п.
  • Банку можно заменить во время перегона: отобрали «головы», тут же старую открутили, новую закрутили. Только делайте это в перчатках, чтобы не обжечься горячим паром.
  • На место разбившейся банки без труда устанавливается другая.
  • Конструкцию легко воспроизвести своими руками.

Работа барботера

Другое название этого модуля СА – мокропарник. Он сделан из стеклянной банки с подводом и отводом паров через крышку с двумя штуцерами. Барботер от сухопарника отличает только одна деталь: входной штуцер не заканчивается под крышкой, а доведен (с помощью трубки) почти до дна банки (не достает на пару миллиметров).

Образуясь в кубе, пары напрямую или через сухопарник, устремляются в барботер. Соприкасаясь с холодным стеклом, превращаются в жидкость. И уже через эту жидкость проходят дальнейшие пары. Вы увидите «бульканье» в банке. Таким образом спиртовой дистиллят очищается и частично укрепляется.

Назначение и применение

Главное назначение установки двух модулей – максимально снизить содержание вредных для здоровья примесей в алкогольном дистилляте, при этом не лишив его присущего данному вида аромата и вкуса (что особенно важно для браг из зернового или фруктового сырья). Дополнительно является препятствием для брызгоуноса

Кроме того, установка таких конструкций помогает сделать дистиллят вкуснее и крепче. Проходя через сухопарник, самогон очищается, а заодно – избавляется от неприятного запаха, становится мягче. В барботере спиртовые пары частично теряют воду (которая остается в составе увеличивающегося количества жидкости при перегоне), тем самым увеличивая в алкогольных парах количество этилового спирта.

Хотя скорость перегонки при этом резко падает, а чистота конечного продукта все равно вызывает сомнение. Целесообразнее для получения спирта использовать ректификационную колонну.

Сухопарник и барботер своими руками

Изготовить самостоятельно как сухопарник, так и барботер проще, чем может показаться на первый взгляд. Для этого понадобится:

  • как минимум 2 банки емкостью от 0,5 до 2 литров под закручивающиеся крышки. Но, как сказано выше, барботеров можно добавить на свое усмотрение;
  • закручивающиеся крышки по количеству банок;
  • штуцера – по 2 на каждую крышку;
  • силиконовая трубка подходящая под штуцера – на соединения между банками и обрезки для добавки к штуцерам (внутрь банки) на вход в барботеры. Внутренняя трубка может быть из металла;
  • дрель;
  • силиконовые прокладки для герметичности соединений;
  • эпоксидный клей или холодная сварка (необязательно).

Этапы создания модулей:

  • Проделайте в каждой крышке по два отверстия под штуцера.
  • Поставьте силиконовые прокладки и закрепите штуцера на банках. Для гарантии герметичности промажьте эпоксидкой или холодной сваркой. Дайте время на высыхание.
  • Для мокропарников добавьте шланг или трубку изнутри, соблюдая допуск: 0,4-0,6 мм не доходя до дна банки.
  • Последовательно соедините между собой конструкцию, не забывая, что длинная трубка в барботере предназначена для ввода паров в банку, а короткий штуцер – на выход к другой банке или холодильнику.

Есть аппараты, в которых перегонный куб и холодильник (вариант: сухопарник) соединены методом сварки, то есть соединения – неразборные. Но и в этом случае вопрос решаем: перепилите соединительные трубки пополам, а на образовавшиеся «пеньки» оденьте силиконовые трубки. Они безопасны, стойки к высоким температурам и обеспечат нужную гибкость и герметичность соединений.

Учитывая, что головные фракции имеют температуру кипения ниже, чем у этилового спирта, они «проскочат» через жидкость и попадут в конечный продукт.

Не просто сведя на нет ваши усилия, но и сделав полученный спирт даже более «грязным» по сивухе, чем при обычной перегонке. Поэтому отбирать их – обязательно. Сухопарник в этом поможет лишь частично.

Хорошо, если вы переделываете аппарат с готовым сухопарником из нержавейки, имеющим краник снизу.

Предусмотрев «обход» барботеров для отбора голов с помощью прямого соединения сухопарника с холодильником (понадобятся два крана-тройника и кусок силиконовой трубки), вы сможете в полной мере отобрать ядовитые «головы», а затем убрать вонючую флегму, открыв краник на сухопарнике. И продолжить отбор «тела» уже с барботерами.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
