Правила изготовления змеевика: диаметр трубки, материал, расположение

Обратные холодильники и трубки Грэхема

Что касается обратных змеевиков, то они существуют в нескольких разновидностях. Шариковые воздушные камеры можно отнести к обратным змеевикам. Они обладают большой площадью теплообмена, что обеспечивает их высокой производительностью. Такие охладители применяются к жидкостям, имеющим низкую температуру кипения.

Камеры Либиха могут выполнять функции как обратных, так и прямоточных холодильников. Конструкция камеры Либиха представлена одной медной или стеклянной трубкой. У самогонных аппаратов камеры Либиха имеют вид трубок, крепящихся при помощи саморезов или методом пайки.

Все обратные змеевики отличаются от прямоточных тем, что подача хладреагента в них осуществляет снизу вверх. Эта особенность считается преимуществом такой конструкции, позволяющая вводить дополнительные вещества в камеру с испарениями самогона.

Чаще всего в самогонных аппаратах можно встретить охладители, представляющие собой извивистую трубку, и такие холодильники называются трубками Грэхема. Такой элементы устанавливают вертикально, что позволяет дистилляту свободно стекать в подставленную емкость. Такие змеевики отличаются друг от друга количеством спиралей. Чем больше объем браги, тем больше должно быть таких спиралей на холодильнике Грэхема.

Холодильник со спиралями также можно изготовить самостоятельно, однако перед тем, как приступить к выполнению этой задачи, с помощью специальных расчётов следует сделать точный чертеж конструкции змеевика. Все дело в том, что диаметр спиралей такого приспособления должен быть одинаковым, независимо от их количества. Выполнение схемы будущего змеевика позволит с точностью определить параметры спиралей и воссоздать их в готовом изделии.

Для собственноручного изготовления трубки-змеевика следует подготовить медную (как вариант — алюминиевую или латунную) трубку длиной до двух метров, сечением от 8 до 12 миллиметров и толщиной металла до 1,1 миллиметра. Также следует подготовить корпус будущего холодильника, ведь от его размеров будут зависеть параметры спиралей трубки. В качестве корпуса можно выбрать пластиковую канализационную трубу диаметром 80 миллиметров.

Как изготавливать самостоятельно холодильник Грэхема:

Сперва медную (латунную, алюминиевую) трубку следует хорошо набить мелким песком, что позволит избежать деформации материала при выполнении завивания конструкции.
На концы трубки крепят колышки из древесины. Можно также плотно зажать концы или вовсе спаять их.
Далее следует взять гладкий предмет с круглым сечением требуемого диаметра и накрутить на него трубку

При выборе шага между витками следует обращать внимание на схему и выполненный расчет.
Концы почти готового змеевика следует открыть и высыпать из них наполнитель. После трубку следует тщательно промыть.
Корпус змеевика следует оснастить патрубками для отвода и подачи воды.
Сам змеевик следует вставить в корпус, установить с двух концов заглушки

Все соединения должны обладать идеальной герметичностью, и добиться этого можно за счет использования суперклея.

Перед применением такой холодильник также лучше протестировать при слабом напоре воды в дистилляторе.

Все змеевики охлаждаются ото льда, воздуха или воды. Последний вариант считается самым простым и удобным с точки зрения винокурения. Охладители, работающие от воды, могут быть как открытыми, так и закрытыми. Открытые холодильники требуют подачи проточной воды, а закрытые — наполняются жидкостью вручную.

Сегодня все предлагаемые в продаже готовые самогонные аппараты комплектуются холодильниками. Поэтому если нет желания изготавливать охладитель своими руками, можно отдать предпочтение готовому дистиллятору.

Источник

Термометры в самогонном аппарате

Термометры позволяют регулировать температуру нагрева.Пи принципу действия различают:

  • электронные (точные, но даже легкий удар может вывести их из строя);
  • биметаллические (надежные, но не достаточно точные);
  • цифровые (самые точные, но дорогие).

Идеальным вариантом будет установка двух термометров:

  1. На выходе из испарителя – наблюдать за уровнем нагрева браги.
  2. Перед входом в конденсатор – следить за tº пара перед его конденсацией.

В первый раз запускайте сделанный своими руками самогонный аппарат с использованием воды, а не браги. Это сразу выявит имеющиеся проблемы, а заодно промоет все элементы конструкции. Качественно изготовленный самогонный аппарат поможет в приготовлении превосходного самогона, обладающего отменным вкусом и мягкостью.

Что такое холодильник?

В этом модуле аппарата испарившийся из куба спирт превращается в дистиллят: пары охлаждаются, конденсируются и стекают в приемную емкость уже готовым домашним крепким алкоголем. Без хорошего холодильника получение самогона связано с определенными сложностями:

  • теряется часть не конденсированного спирта, уходящего в состоянии пара;
  • ухудшается органолептика конечного продукта (его аромат и вкус);
  • возникает опасность пожара и взрыва, поскольку спирт – вещество легко воспламеняющееся.

«Внешность» и функциональность охладителя несколько отличается в зависимости от вида.

Устройство и принцип работы

Воздушный охладитель мы рассматривать не будем – он малопродуктивный и все работы изобретателей в этом направлении пока стабильного результата не дают. А охладители, в которых функцию конденсации берет на себя холодная вода, работают примерно одинаково, хотя и отличаются устройством.

Вот главные детали:

Герметичный корпус – цилиндрический в проточном охладителе. Продуман подвод холодной воды и отвод нагретой, отработанной. Нижний штуцер предназначен для холодной воды.

  • Внутреннее наполнение зависит от вида. Это может быть:
  • змеевик, навитый спирально;
  • прямая труба;
  • соединение из нескольких трубок внутри корпуса.
  • Соединительные трубки. Для подвода воды используются силиконовые или ПВХ трубки. С перегонным кубом охладитель обычно крепится нержавеющей трубкой.

Виды

Вы еще помните «дедовский» охладитель, состоящий из намотанного (иногда – буквально из трубы раскладушки) змеевика, расположенного в корыте с холодной водой? На смену «архивным» экземплярам пришли другие конструкции:

  • Классический проточный. Это закрытая емкость-цилиндр, внутри которой находится змеевик.
  • Проточный прямоточный. Вместо змеевика внутри – прямая трубка.
  • Непроточный. Современные охладители этого типа выпускают в двух разновидностях:
  • с емкостью для холодной воды, в которую встроен змеевик;
  • без емкости. Его помещают в подходящее по объему ведро, кастрюлю и т.п.
  • Кожухотрубный. Более сложная конструкция, зато обеспечивающая дополнительную очистку и укрепление самогона.

Какой лучше?

Подбор холодильника зависит от конкретных условий. В городской квартире или частном доме при наличии водоснабжения лучшим выбором станет проточная конструкция выбранного вами вида. Самым продуктивным считается кожухотрубный.

Для дачи и местности, где водоснабжение нестабильное или отсутствует, прекрасно подойдет непроточный.

Какой материал выбрать для змеевика

Независимо от того, будет ли приобретаться готовый «холодильник» или есть желание поэкспериментировать самостоятельно, необходимо понимать отличия материалов и сразу определиться, из чего будет выполнен элемент. Выделяют следующие типы змеевиков, выполненные из таких соединений, как:

Серебро. Применяется достаточно редко из-за высоких затрат на производство, хотя по показателям теплопроводности и среднего срока эксплуатации, считается одним из наилучших вариантов;
Медь. Хорошая теплопроводность сочетается с доступной ценой и практичностью. Медный змеевик применяется наиболее часто, так как его можно сделать самостоятельно или приобрести уже в готовом варианте;
Алюминий. Средние показатели передачи тепла и дешевизной, но по продолжительности алюминиевые изделия уступают медным или аналогам из стекла;
Нержавеющая сталь. Если планируется из чего сделать надежный элемент, то предпочтение можно отдать нержавеющей стали. Такой элемент обойдется дороже идентичных охладителей, но прослужит достаточно долго и не станет со временем вступать в реакцию со спиртовым раствором;
Стекло

Материал абсолютно нейтрален к парам алкоголя, что немаловажно для качественного спиртного, но к механическим воздействия и резким перепадам температур не очень. Змеевик для самогонного аппарата стеклянный легко сделать своими руками, вернее, приобрести в отделах, где представлено лабораторные атрибуты или в специализированных точках для виноделов.

Выбор змеевиков достаточно широк, так что найти необходимый диаметр, требуемую рабочую поверхность и параметры теплопроводности не составит труда.Как сделать своими руками охладитель

Для начала следует определиться с материалом, так как от этого будет зависеть, как долго и часто будет использоваться змеевик

В приготовлении спиртного в домашних условиях важно отсутствие взаимодействий между раствором или паром. Это обязательно нужно учитывать, так как высокие температуры и агрессивная среда, при наличии поверхностей, неустойчивых к таким факторам, могут испортить все преимущества приготовления напитков своими руками

Технология конструирования змеевика практически не отличается по этапам от применяемого материала. По аналогии можно сделать изделие из гофрированной стали, меди или других поверхностей. Так как сталь является одним из практичных материалов, хотя немного дороже, чем медь, то на ее примере можно рассмотреть процесс изготовления:

Подготовка стальной трубки

Важно, чтобы она была пищевой, нержавеющей, ранее не использовалась в других химических процессах. Ориентироваться следует на диаметр от 10 до 15 мм

Что касается длины, то она вычисляется относительно желаемой производительности охладителя. В среднем она может составлять около 1,8 метра. Толщина – 1,5мм;
Выбор цилиндра, который станет основанием для наматывания стальной трубки. Сечение цилиндра также может варьироваться, но оно должно быть не меньше 6 см;
Подготовка к навивке. Просто сгибать материал относительно цилиндра нельзя, так как он может существенно деформироваться. Чтобы такого не произошло, нужно сделать уплотнение, а именно засыпать по всей длине трубы чистый, а лучше прокалённый песок. С одной стороны труба запаивается или можно просто вставить подходящую пробку, песок засыпается, с другой стороны также закупоривается;
Навивка стальной трубки. Предварительно цилиндр нужно хорошо зафиксировать, сделать это можно с помощью тисков. Сам процесс навивки должен проходить аккуратно и для этого потребуются определённые физические усилия.
Раскупоривание, высыпание песка.

Сделать устройство, приспособленное для самогонного аппарата несложно, но, если не хочется тратить время, искать подходящий материала, то есть вариант воспользоваться уже готовыми элементами.

Если вся система конструируется самостоятельно, то нужно будет еще правильно расположить устройство, обеспечить герметичность. Существуют вариант горизонтального, наклонного или вертикального расположения. Каждый из способов имеет свои особенности, которые обязательно нужно учесть при технологии сбора всей системы самогоноварения.

4

Нержавеющая сталь часто используется для производства частей самогонного аппарата – перегонного куба, сухопарника (дефлегматора) и змеевика. Материал обладает следующими преимуществами:

  • износостойкостью;
  • малым весом;
  • отличной скручиваемостью – из такой трубки можно изготовить змеевик с витками заранее определенного диаметра;
  • безопасностью – нержавеющая сталь не меняет своих характеристик в агрессивной среде спиртосодержащих паров;
  • благодаря бесшовной технологии изготовления, отсутствует риск разгерметизации самогонного аппарата в системе транспортировки разогретого пара к месту конденсации.

Части самогонного аппарата из нержавейки

В то время как полимерные шланги приходится менять раз в несколько лет, металлические трубки прослужат вам намного дольше.

И немного о секретах…

Российские ученые кафедры биотехнологий создали препарат, который сможет помочь при лечении алкоголизма всего за 1 месяц.

Главное отличие препарата – ЕГО 100% НАТУРАЛЬНОСТЬ, а значит эффективность и безопасность для жизни:

  • устраняет психологическую тягу
  • исключает срывы и депрессию
  • защищает клетки печени от поражения
  • выводит из сильного запоя за 24 ЧАСА
  • ПОЛНОЕ ИЗБАВЛЕНИЕ от алкоголизма вне зависимости от стадии
  • очень доступная цена.. всего 990 рублей

Курсовой приём всего ЗА 30 ДНЕЙ обеспечивает комплексное РЕШЕНИЕ ПРОБЛЕМЫ С АЛКОГОЛЕМ. Уникальный комплекс АЛКОБАРЬЕР является на сегодняшний день самым эффективным в борьбе с алкогольной зависимостью.

Сгибание медных труб – технически несложная задача, но она требует от исполнителя внимания и аккуратности. Медь как достаточно пластичный материал легко поддается механическому воздействию, и поэтому трубу легко можно согнуть в домашних условиях с помощью физической силы человека. Но аккуратность очень важна, т.к. при превышении нагрузки металл может деформироваться и прийти в негодность.

Чтобы согнуть медную трубу, не требуется сложное оборудование: всю работу можно выполнить в домашних условиях с помощью простых приспособлений, например, обычной пружины или речного песка или применяя специальный инструмент – трубогиб.

Медные трубы часто используются для обустройства внутридомовых и квартирных инженерных сетей. Водопровод горячего и холодного водоснабжения, система отопления, основанная на меди, показывает себя прочной и хорошо удерживает тепловую энергию теплоносителя.

Во время монтажа системы на основе медных труб приходится менять их направление, обводить вокруг препятствий. Иногда сантехники используют фланцевые и муфтовые соединения, тройники и отводы, но на практике они уменьшают надежность системы и со временем протекают из-за износа уплотнителей.

Сгибание труб сохраняет герметичность водопровода, придавая ему необходимую форму. Физически согнуть трубу можно вручную: чем тоньше диаметр и стенка, тем легче она поддается механическому воздействию.

Гибка трубы с помощью трубогиба

Специальный инструмент помогает в тех ситуациях, когда народные методики бессильны. Трубогиб представляет собой инструмент, который фиксирует один конец трубы, изгибая ее по заданному диаметру. Деформаций при такой работе не возникает, все проходит быстро и четко. Трубогибы могут быть стальными, рычажными и электрическими. Чтобы согнуть медную трубку ручным инструментом необходимо выполнить следующие действия:

  1. Подбирается необходимый угол изгиба: параметры указаны на поверхности рычагов.
  2. Фиксируется один конец заготовки.
  3. Выполняется сгибание.

Такой метод подходит для гибки тонких медных труб, поэтому если предстоит работа с большим диаметром, лучше использовать гидравлический трубогиб. При масштабных и промышленных работах применяют электрические инструменты.

Столкнувшись с гибкой меди впервые, у любого человека в домашних условиях могут возникать сложности. Мастера советуют придерживаться правил:

  • использовать пружины для гибки медных тонких труб 6 мм зарубежного производства;
  • если гнется змеевик вручную стоит проявлять особую аккуратность и плавность движений: резкие маневры приведут к сильной деформации разогретого изделия;
  • если сгибаемая труба изготовлена из отожженной меди, времени на ее изгиб уйдет меньше;
  • допускается повторный разогрев изделия при первичном неправильном выполнении поворота;
  • гнуть крупные по размеру элементы в домашних условиях невозможно: здесь необходим промышленный инструмент.

Некоторые мастера рекомендуют использовать смазочный материал при гибке. Новичкам такой вариант не подходит, так как существует риск нагрева при высокой температуре

Чтобы не возникало трудностей, стоит проявлять крайнюю внимательность и осторожность при работе

Техника сгибания труб из меди пригодится при самостоятельном обустройстве коммуникаций. Изящные повороты и изгибы предотвратят потерю целостности изделий, а также уберегут от протечек. Применение предложенных методов поможет в краткие сроки сделать плавный и красивый изгиб.

Нержавеющая сталь – это легированная сталь, устойчива к коррозии и агрессивным средам. Базовым элементом легирования выступает хром. Для усиления антикоррозионных и улучшения физических свойств, нержавеющую сталь дополнительно легируют и другими элементами. Из-за этого труба из нержавейки обладает замечательным набором свойств:

  • устойчивость к агрессивным средам и коррозии;
  • приятный внешний вид обработанной поверхности;
  • высокая устойчивость к термическому воздействию;
  • повышенная механическая прочность.

Благодаря этим достоинствам материал получил широчайшее применение: в промышленности, на транспорте, в медицине и, конечно, в быту. Зачастую, во время ремонтных или строительных работ, домашнему мастеру приходится использовать конструкции из труб криволинейной формы. Не всегда необходимая конфигурация имеется под рукой, поэтому приходится самостоятельно додумывать, как согнуть трубу из нержавейки, чтобы получить изгиб нужного радиуса. О некоторых способах гибки труб из нержавейки в домашних условиях мы и поговорим ниже.

  • упорная скоба;
  • хомут с рукояткой;
  • подвижный ролик;
  • шаблонный ролик;
  • изгибаемая деталь.

Этот очень простой в использовании ручной станок позволяет сгибать трубу на необходимый угол. Повысить его универсальность можно путем применения комплектов съемных роликов.

На строительной площадке легко изготовить следующее незатейливое приспособление. В бетонной плите проделываются отверстия по дуге нужного загиба. В них фиксируются твердые металлические штыри, которые можно забетонировать, чтобы не выпали во время действия. Труба заводится в упор с одного края дуги и загибается по линии, обозначенной штырями. В качестве упора используется тот же металлический прут или трубный отрезок, зафиксированный в бетонной плите. Здесь реализована схема, представленная на Рис. 1, где в качестве упора и радиусного основания выступают штыри.

Изгибание негативно влияет на эксплуатационные характеристики трубы. Возникают разные недостатки, основными из которых являются:

  • утончение наружной стенки на внешнем радиусе изгиба;
  • наличие сплющивания и образование складок внутри изгиба;
  • изменение сечения трубы, которое в месте изгиба приобретает форму овала.

Для предотвращения деформаций можно воспользоваться прокаленным речным песком. С одного конца труба закрывается заглушкой, со второго конца засыпается песок и тоже забивается пробкой. Затем производится гибка нержавейки, после чего песок удаляется.

Каким должен быть змеевик

Есть несколько параметров, которым должен отвечать действительно работающий змеевик, и основным их них является материал.

  1. Материал изготовления

Именно от этого будет зависеть дальнейший вкус напитка, приготовленного по всем правилам. Самое главное – материал, из которого будет изготовлена труба, не должен вступать в химическую реакцию со спиртом и выделять какие-либо вредные вещества. Основными видами являются алюминий, медь или нержавеющая сталь. Специалисты пользуются стеклянными трубками, что позволяет воочию контролировать процесс. Но такую трубку совершенно точно своими руками не сделаешь, проще ее купить в магазине химреактивов.

Также важен фактор теплопроводности, который обуславливает скорость конденсации. Самым теплопроводным материалом является медь, за ней идет алюминий и только после нержавеющая сталь.

Интересно, некоторые самогонщики высказываются против медных трубок, считая их токсичным. Хотим напомнить, что во Франции, например, весь крепкий алкоголь, включая знаменитые на весь мир коньяки, перегоняют в медном дистилляторе аламбике, и вкус от этого только выигрывает.

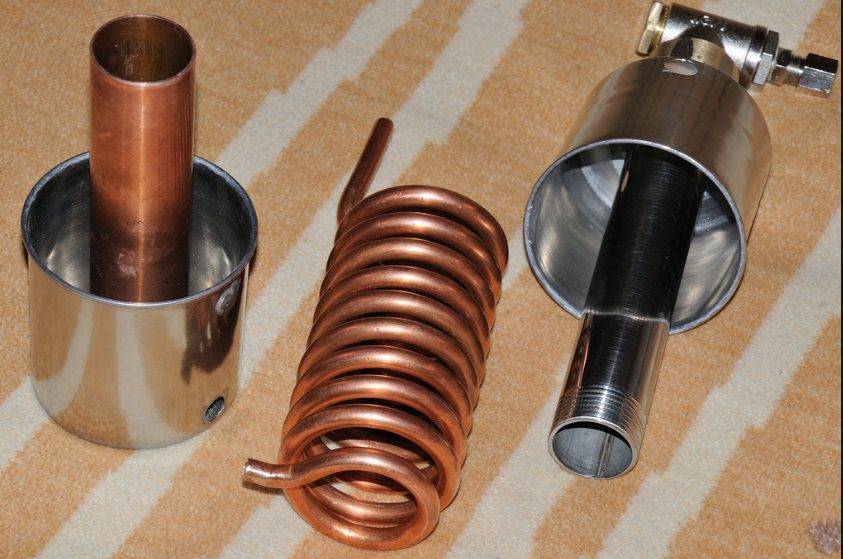

Ниже на фото представлен змеевик для домашнего самогонного аппарата:

  1. Размер змеевика

От этого параметра зависит скорость перегонки и количество получаемого продукции. Здесь действует непреложное правило – чем больше точек соприкосновения с холодной водой, тем быстрее охлаждается и конденсирует пар. Однако, за счет увеличивающегося от витка  витку гидравлического соединения скорость перегонки резко снижается. Оптимальная длина змеевика – 1,5 метра при диаметре трубки в 10-12 мм.

  1. Расположение

Для того, чтобы конденсат стекал самотеком и нигде не застаивался, рекомендуется использовать вертикальную систему установки. Горизонтальная или наклонная, хотя и не запрещены, но снижают количество получаемого самогона при равном количестве браги.

  1. Система охлаждения

Самым простым и эффективным способом охлаждения является вода, налитая в емкость, куда погружен змеевик. Также в качестве охлаждающего элемента используют лед и холодный воздух, но монтаж их довольно затруднителен.

Кроме того, емкость, по возможности, должна быть открытой, чтобы можно было менять теплую воду на холодную. В закрытой емкости процесс конденсации идет гораздо хуже и очень часто самогон на выходе  уже достаточно теплый.

Существует также проточный холодильник, где вода циркулирует постоянно. Помимо того, что он лучше всего охлаждает змеевик, соответственно, самогон перерабатывается быстрее, он и меньше по размеру. Благодаря этому весь самогонный аппарат получается куда более компактным.

Процесс изготовления змеевика для самогонного аппарата своими руками

Змеевик будет изготавливать из медной трубки. Напомним, также можно использовать алюминиевую, латунную и даже трубку из нержавеющей стали. Длина такой трубки составляет 1500-2000 мм, диаметр 10-12 мм, толщина стенки 1-1,1 мм.

Далее находите резервуар, куда будет установлен змеевик – металлическая или стеклянная емкость, от размера которой зависит размер змеевика. В целом уже установленный он должен занимать не менее четверти объема. Если под рукой нет никакой подходящей емкости, можно использовать даже отрезок пластиковой трубы, запаянный с одного конца. Диаметр такой трубы должен быть не менее 80 мм.

Чертеж змеевика и корпуса для самостоятельного изготовления

Как правильно собирать

  1. Набиваете очень плотно трубку песком, солью или содой, чтобы исключить даже малейшую деформацию при гибке. Не стоит замораживать воду и так пытаться завить трубу, поскольку при сгибании колено будет нагреваться и плавить лед, что спровоцирует деформацию трубки.
  2. Закрываете оба конца трубки деревянными или пластиковыми заглушками, чтобы не высыпался песок..
  3. Находите круглый с равным сечением по всей высоте предмет диаметром 30-35 мм и накручиваете аккуратно вокруг него трубку. Можно сгибать с помощью плоскогубцев, но стараться при этом не деформировать внешний материал. Шаг между витками должен составлять 12-15 мм.
  1. Открываете оба конца, высыпаете песок или соль и тщательно промываете под проточной водой.
  2. С внешней стороны корпуса вставляете патрубки для ввода/вывода воды.
  3. Ставите вертикально змеевик внутрь емкости, закрепляете выходной канал наружу, откуда будет выходить самого, фиксируете герметиком или холодной сваркой, по обеим сторонам делаете заглушки.

Вот так выглядит уже полностью собранный металлический холодильник

Средняя мощность нагрева перегонного куба составляет 3 киловатта. При таких показателях эффективность змеевика составит 4 литра самогона в час. Этот объем получается из 30 литров браги.

3

Если толщина стенок позволяет нарезать на поверхности трубки резьбу, то проблем с ее подключением к самогонному аппарату возникнуть не должно. Внешняя или внутренняя резьба делается при помощи метчика для нержавеющей стали. Для тонкостенных трубок гораздо практичнее применять пайку.

Пайка трубок, швов и других частей на самогонном аппарате осуществляется исключительно бессвинцовым припоем. Хотя он намного хуже смачивает поверхность металла, но, в отличие от оловянно-свинцового припоя, является безопасным для использования в пищевых емкостях.

Пайка трубки к самогонному аппарату

На поверхность будущего места соединения кисточкой наносят активный флюс – хлорид цинка или ортофосфорную кислоту, – после чего тщательно прогревают трубку жалом паяльника. В процессе следует понемногу добавлять припой, наблюдая за равномерностью покрытия им поверхности. Если по окончании работы остались места, из-под которых проглядывает голая нержавейка, то процесс повторяют.

После остывания детали промывают от флюса проточной водой и сушат. Затем их укладывают друг на друга пролуженными участками и прогревают поверхность паяльником, при необходимости добавляя немного расплавленного припоя. После остывания систему следует опять промыть проточной водой. Чтобы окончательно избавиться от всех растворимых остатков флюса, самогонный аппарат собирают, наполняют обычной водой и кипятят около часа.

Чем заменить змеевик

Начинающему самогонщику всегда интересно узнать побольше о самогонном аппарате. Но не стоит спешить с его приобретением или заниматься его созданием самому. Попробовать свои силы можно с помощью подручных средств. Вместо перегонного куба, можно взять алюминиевую, нержавеющую кастрюлю или бидон большого объема с крышкой. Змеевик заменяет обычная трубка или шланг. Да, такой аппарат не даст на выходе качественный продукт, но так можно попробовать свои силы, терпение, понять, стоит ли дальше заниматься изготовлением алкоголя или лучше просто сходить в магазин.

Новички вполне могут испробовать «бабушкину» конструкцию. Для этого им понадобятся:

  • металлический таз;
  • емкость для приема спирта (подойдет тарелка или миска);
  • кастрюля;
  • подставка под приемник;
  • брага;
  • холодная вода.

Принцип действия следующий:

  1. В глубокую кастрюлю установить подставку, на которой будет располагаться приемник.
  2. Наполнить кастрюлю имеющейся брагой, чтоб она не доставала до края подставки.
  3. На подставку установить приемник.
  4. Накрыть кастрюлю тазом так, чтоб между ним и приемником было свободное пространство.
  5. Поставить конструкцию на огонь.
  6. Наполнить таз холодной водой.

Важно помнить, что таз с водой должен быть с выпуклым дном, чтоб капли спирта стекали с него и падали в приемник. Под нагревом брага закипит и будет выделяться спиртовой пар. Когда он станет контактировать с холодным тазом, то появится конденсат, и по дну таза его капли скатятся и упадут в приемник

Останется только вынуть емкость и перелить алкоголь. Это простая модель самогонного аппарата, которая собирается из подручных материалов решившим попробовать свои силы

Когда он станет контактировать с холодным тазом, то появится конденсат, и по дну таза его капли скатятся и упадут в приемник. Останется только вынуть емкость и перелить алкоголь. Это простая модель самогонного аппарата, которая собирается из подручных материалов решившим попробовать свои силы.

https://youtube.com/watch?v=FxQLp06GF0Y%3Frel%3D0

1

Нержавеющая сталь – лучший материал для создания качественного самогонного аппарата. Она легко моется, не подвержена температурным изменениям и коррозии. Прежде чем отправиться в магазин на поиски подходящей металлической трубки, нужно разобраться в марках стали: одни из них хорошо подходят для самогоноварения, другие выдерживают только воздействие воды и других неагрессивных жидкостей. Кроме того, некоторые типы стали не поддаются механическому воздействию, так что сделать на них сгиб будет весьма затруднительно.

Самогонный аппарат из нержавеющей стали

Наибольшей популярностью в пищевой промышленности в целом, и в самогоноварении в частности, пользуются следующие марки стали:

  1. AISI 304 (08Х18Н10) – отличается высокой коррозионной устойчивостью. Добавки хрома и никеля увеличивают ее стоимость, но самогонный аппарат, изготовленный из такого материала, будет служить вам очень долго.
  2. AISI 430 (12Х17) – хорошо поддается механической обработке. Добавка хрома делает материал гибким, пластичным, однако не уменьшает химическую инертность.
  3. AISI 201 (12Х15Г9НД) – бюджетная марка нержавейки, которая, благодаря сбалансированному вхождению азота и марганца, не уступает более дорогим типам стали.

Важно знать!

Самый простой способ со 100% гарантией результата вылечиться от алкоголизма без таблеток, уколов и врачей.
Узнайте, как наша читательница, Татьяна, избавила мужа от алкоголизма, без его ведома…

Что такое змеевик и для чего нужен

Основная функция змеевика – пропускание спиртовых паров, которые под воздействием водяной рубашки, его окружающей, превращаются в жидкий алкоголь, то есть – дистиллируются.

Размеры его разрабатываются, исходя из возможностей и объема охлаждающей емкости. В проточной системе компактнее, в непроточной – больше.

Важно. Для оптимальной работы змеевик должен занимать 15-20% полезного объема охладителя

Материал

Основные материалы:

  • Пищевая нержавеющая сталь, отличающаяся инертностью по отношению к спиртовым парам. Еще один ее плюс – прочность и долговечность.
  • Медь – первый из материалов, который человечество применило для создания самогонных аппаратов. Основное ее преимущество – задерживание серных соединений, непременно присутствующих во фруктовых и зерновых брагах. В результате – улучшается не только чистота продукта, но и его вкусовые качества.
  • Стекло. Инертный материал, но серьезным недостатком является хрупкость. К тому же создать самостоятельно стеклянную конструкцию невозможно.
  • Алюминий. В доморощенных СА прошлого века встречались змеевики из алюминиевой трубки. Но не творите их хотя бы сегодня, когда есть возможность выбора. Алюминий – самый гадкий из материалов для самогонных аппаратов. Он легко вступает в реакцию с компонентами браги, насыщая спиртовые пары соединениями, вредными для здоровья.

Справка. Теплопроводность меди значительно выше, чем нержавеющей стали (389,6 единиц против 45,4).

Какую роль это играет для самогонщика? Медь в 9 раз быстрее, чем сталь, охлаждается под воздействием холодной воды и столь же быстро превращает пар в жидкость. То есть, у меди выше КПД, и перегон происходит быстрее.

Размеры

Кажется, что для непроточного охладителя лучше взять трубку подлинее, но это не совсем так. Да, степень охлаждения с длинной трубкой возрастет, поскольку площадь соприкосновения с холодной водой увеличится.

Но, в то же время упадет скорость перегона. Это называется гидравлическим сопротивлением. Поэтому оптимальными считаются такие размеры:

  • Длина трубки – 1,5-2 м, для непроточного – до 2,5 м. Но если скорость перегона для вас несущественна, можно и 3,5-4 м для помещения в большую емкость.
  • Внутренний диаметр стенки – 8-15 мм.

Внимание. Чем тоньше стенка трубки, тем выше теплоотдача и быстрее охлаждение. Но главная опасность – хрупкость тонкостенной трубки

Она может лопнуть еще при навивке. Поэтому лучшая толщина стенки – 0,9-1,1 мм

Но главная опасность – хрупкость тонкостенной трубки. Она может лопнуть еще при навивке. Поэтому лучшая толщина стенки – 0,9-1,1 мм.

Как ставить и почему?

Проточный холодильник традиционно устанавливается вертикально. Так пары в змеевике конденсируются и беспрепятственно стекают в приемную емкость самогоном.

Если же установить горизонтально, то в нижней части витков неизменно будет задерживаться конденсат. Чем это грозит:

  1. В готовый продукт при разделении на фракции попадет часть сивухи, которая должна была отойти «головами».
  2. Спирт – взрывоопасное вещество. И если по каким-то причинам охлаждение прекратится, может произойти взрыв, чреватый травмами для винокура и пожаром в доме.
  3. Отсутствует противоток, и охлаждение не столь эффективно.

Важно. Если в вашем аппарате по каким-то причинам невозможно установить охладитель вертикально, то ставьте его хотя бы под углом 45°, так конденсат не будет задерживаться

Еще один важный вопрос – правильное и отведение горячей. Здесь тоже есть правило: холодную воду подключайте к нижнему патрубку, а отвод горячей – к верхнему. Почему так? Читаем:

  • Спиртовые пары, выходя из перегонного куба и, возможно, проходя через сухопарник/барботер/укрепляющую колонну, ищут выход. В герметичной системе он один – через змеевик.
  • Наиболее горячие пары – в его верхней части. И если мы начнем охлаждение сверху, то поступающие горячие  пары (процесс испарения не прерывается, пока не прекратится перегон) мгновенно нагревают холодную воду, и вниз она уже стекает горячей. То есть, качественного охлаждения добиться не удастся.

Осторожно. Не полностью конденсированные пары не только насыщают кухню самогонным запахом, но и грозят воспламенением. Подключив холодную воду к нижнему патрубку, вы добиваетесь того, что она по течению вверх встречает частично охлажденные пары, а в нижней части оказывается уже полностью охлажденный дистиллят

Подключив холодную воду к нижнему патрубку, вы добиваетесь того, что она по течению вверх встречает частично охлажденные пары, а в нижней части оказывается уже полностью охлажденный дистиллят.

Важно. При перегоне проверяйте температуру, трогая голой рукой охладитель

Снизу он должен быть холодным в любой момент перегона. Если становится теплым – необходимо увеличить напор воды.

Капроновая или полиэтиленовая труба

Самогонный аппарат состоит из специальной емкости, которую можно нагревать, шлангов, по которым будет подводиться и отводиться вода, и змеевика. Для самогонного аппарата хороший змеевик значит очень много – от него зависит производительность устройства. При желании сделать его можно своими руками.

Змеевик в нужен для того, чтобы остужать выделяющиеся при нагревании браги пары и превращать их в самогон. Чем эффективнее изготовлено устройство, тем быстрее получается сварить нужное количество алкоголя. Чтобы самостоятельно сделать змеевик, понадобится подходящая по размерам трубка.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
