Как сделать самогонный аппарат, используя готовую емкость — пивной кег

Самогонный аппарат сделаем сами

Уважаемы покупатели, в этой короткой статье будет рассказано о том, как превратить обычную кегу в самогонный аппарат, который будет работать на оборудовании серии ХД/3 или ХД/4.

Итак, у вас есть кега любого объема. Стандартная кега имеет в горловине фитинг типа А – это самая массовая кега (см. на фото). Для начала Вам необходимо определиться с тем, на оборудовании какой серии Вы планируете работать, используя Вашу кегу. В нашем магазине есть оборудование двух серий ХД/4 и ХД/3.

Если говорить об основных отличиях этих двух серий оборудования в двух словах – это производительность. Третья серия оборудования более производительная и рассчитана на работу в тяжелых условиях, когда ваш аппарат будет трудиться не покладая рук. Но она естественно и более дорогая, чем четвертая серия.

Итак с выбором серии Вы определились. Далее есть два варианта переходников на кегу: переходник ХД/4 – К (вкручивание в горловину кеги) или переходник ХД/3 – К (вкручивание в горловину кеги), каждый из которых используется для соответствующей серии оборудования.

Из названия переходника понятно, что он вкручивается вместо стандартного фитинга, расположенного на кеге.

Следующий вопрос – это вопрос выбора нагрева кеги. Самым эффективным способом нагрева кеги является нагрев при помощи тэна. И тут конечно придется немного повозиться со сваркой.

Выбор тэна – это вопрос финансов с одной стороны, и скорости нагрева и времени прохождения процесса дистилляции/ректификации с другой стороны.

Вот таким простым способом можно обычную пивную кегу превратить в самогонный аппарат, на котором могут изготавливаться как дистилляты так и чистый рафинированный спирт.

Комплектующие

Кеги. Домашние пивовары обычно используют 19-литровые кеги Cornelius (Корнелиус) из нержавеющей стали. Такие кеги оборудованы фитингом balk-lock или pin-lock. Кеги pin-lock менее распространены, поскольку на их крышке нет клапана сброса давления. Чтобы сбросить давление на таких кегах, нужно нажать на входное отверстие газа. Рекомендуем выбрать один тип фитинга и всегда использовать кеги именно с ним, тогда вам не нужно будет переживать о коннекторах и фитингах.

Возможно, кег кажется дорогим, но он будет служить вам всю жизнь, сэкономит уйму времени и, самое главное, карбонизация будет такой идеальной, что вы, скорее всего, уже никогда не вернётесь к карбонизации в бутылках.

Все кеги сделаны из нержавеющей стали, имеют входной и выходной фитинг, крышку, в которую обычно встроен клапан сброса избыточного давления. Стандартный клапан сброса давления ball-lock срабатывает автоматически, но также может использоваться для сброса давления вручную. Некоторые кеги имеют прорезиненное основание и ручки.

Коннекторы и Фитинги. Каждый кег оборудован 2-мя фитингами: через один в ёмкость поступает CO₂ (вход), а через другой осуществляется розлив пива (выход). Быстроразъёмные соединения (коннекторы) используются для простоты подключения и могут быть как из пластика, так и из нержавеющей стали. Если фитинги pin-lock на вход и выход сильно отличаются друг от друга, то фитинги ball-lock выглядят практически идентично, поэтому следует купить коннекторы разного цвета, чтобы быстро их различать.

Газовый баллон. Углекислый газ карбонизирует пиво и выталкивает его из кега при розливе. Домашние пивовары чаще используют 5 л баллоны CO₂, поскольку их легче перемещать. Но если вы разливаете много пива и не беспокоитесь о мобильности, 10 л баллон стоит ненамного дороже.

Редуктор. Давление в газовом баллоне составляет примерно 55 атм. Редуктор навинчивается на баллон CO₂ и позволяет установить безопасное рабочее давление, которое будет отслеживаться с помощью манометра. Редуктор позволяет регулировать давление углекислого газа, поступающего из баллона.

Кран. Кран позволяет контролировать поток пива при розливе. Дешевле всего обойдётся кран «пикник». Для более эстетичного розлива можно использовать кегератор с пивным краном и башней.

Трубки. Баллон с газом и краник для розлива подсоединяются к коннекторам с помощью ПВХ-труок с пищевым допуском. Лучше всего выбрать трубки с внутренним диаметром 5 мм. Для начала купите трубку длиной 3 м, разрежьте её пополам и подсоедините по 1,5 м к входному и выходному коннектору.

Прокладки. Уплотнительные прокладки обеспечивают герметичность соединения. Такая прокладка есть на крышке. Если вы купили кег б/у, рекомендуется заменить все уплотнительные прокладки, особенно если на них есть пятна или они имеют запах.

Кегератор (или холодильник). Технически иметь холодильник для кегов необязательно, однако с ним карбонизировать будет гораздо легче. Люди любят пить пиво охлаждённым, к тому же при карбонизации при комнатной температуре понадобится гораздо более высокое давление (и более длинный шланг для розлива, чтобы компенсировать это!). При температуре 6°C пиво отлично закарбонизируется под давлением 0,7–0,8 атм, а при комнатной температуре чтобы добиться той же степени карбонизации потребуется давление 1,8–2 атм. Розлив при таком давлении требует очень длинного шланга, чтобы избыточное давление спало.

Изготовление самогонного аппарата своими руками

Кега – почти готовый перегонный куб. Можно использовать без доработки. Заливная горловина есть, обеспечьте герметичность соединения этого куба с навесами и гоните.

Кег играет роль перегонного куба, а навесы для него можно установить следующие:

  • холодильник для прямой дистилляции;
  • сухопарник и/или барботер для частичной очистки дистиллята от сивухи;
  • пленочную, бражную колонны – для укрепления и тонкой очистки дистиллята;
  • ректификационную колонну для получения чистого спирта 96°.

Резина, ПВХ – это исключительно для подсоединения и отвода воды к холодильнику. В перегонной системе их применять нельзя, иначе не избежать привкуса жженной резины или клея ПВА в готовом продукте.

Что доработать?

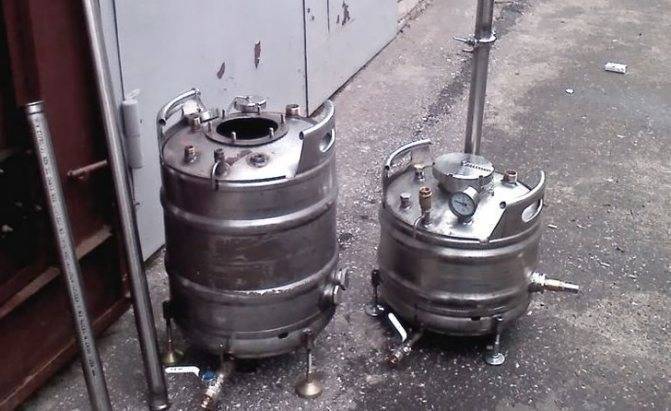

Поскольку узкая горловина делает невозможной качественную промывку кеги, мастера отпиливают ее, расширяют отверстие до 10-12 см и делают крышку на фитингах. Что особенно актуально, когда невозможно снять крышку с кеги (у некоторых разновидностей – хитрые «заморочки», не позволяющие открутить пробку).

К горловине удобно подключать навесное оборудование на подходящем по размеру клампе. А вот использовать резьбу вряд ли удастся – с сантехнической она не совпадает.

Желательно поставить подрывной клапан для безопасности работы, ведь во время перегона давление в кубе возрастает.

Для удобства сливания барды после дистилляции врезают также кран в нижней части кеги. Но это необязательно, особенно если объем не превышает 30 л.

И несколько слов о том, что еще нужно, чтобы кег стал полноценным самогонным аппаратом.

Термометр

Без термометра создавать напитки с нормальной органолептикой невозможно. Поэтому в крышке сделайте отверстие под щуп вашего термометра (у биметаллического – толще, у электронного – тоньше и длиннее). И сделайте капсулу из трубки подходящего диаметра.

Нарежьте резьбу и закрутите капсулу. Она может быть закрытой изнутри куба или открытой. Закрытая удобнее, так есть гарантия герметичности. Открытую после установки термометра необходимо герметизировать, зато показания температуры спиртовых паров точнее.

ТЭН

В связи с тем, что кег имеет внизу бортик, его эксплуатация на электроплите невозможна. Подходит только либо газовая, либо (что лучше) – требуется установка ТЭНа. Мощность ТЭНа подбирайте в зависимости от объема кеги.

Следовательно, для 20-литрового (где браги 15-17 литров) достаточно 1,5 кВт, для 30-литрового – 2 кВт.

Кроме ТЭНа необходим терморегулятор, чтобы регулировать нагрев. Или установка двух ТЭНов общей мощностью – как расчетная.

Холодильник

Купите готовый под проточную воду, либо создайте самостоятельно. Для чего змеевик поместите в закрытую систему из двух канализационных труб, в которых поставлены штуцера для подвода и отвода холодной воды.

Все соединения герметизируйте. Если нужен непроточный холодильник, навейте  змеевик и поместите его в емкость с холодной водой, которую придется менять самостоятельно по мере нагрева.

Змеевик и сухопарник

Змеевик проще навить из медной трубки, но подходит и нержавеющая. Нужна трубка сечением 0,8-1 см и длиной для проточного холодильника – 1,5-2 м; непроточного 2-4 м.

В трубку засыпьте сухой песок, чтобы ее не сплющило при накручивании, вставьте деревянные пробки и навейте на подходящую круглую болванку с шагом между витками 1,2-1,5 см. Затем высыпьте песок и промойте.

Для отбора сивушных масел оборудуйте СА сухопарником. Проще сделать из стеклянной банки с закручивающейся крышкой. В крышке проделайте два отверстия, вставьте 2 штуцера и герметизируйте. На один штуцер оденьте силиконовую трубку, идущую из куба, на второй – ведущую к холодильнику.

Немного доработок

Когда подходящий объем определен, а кеги куплены, нужно их открыть. Лучше приобрести тару со снятым фитингом, но это можно сделать самостоятельно. Резко срывать фитинг или откручивать его не стоит. Иначе накопившийся газ выбьет фитинг.

Понадобится разводной ключ и пара монтировок. Аккуратными движениями ключа влево и вправо откручиваем фитинг. Будет слышно шипение. Это нормально. Накопившийся газ выходит из тары. Монтировки устанавливаются напротив друг друга. Одновременным нажатием на обе вытаскивается фитинг.

Чтобы изготовить самогонный аппарат из пивной кеги устанавливаются:

  1. Термометр.
  2. Змеевик.
  3. Холодильник.
  4. ТЭН.

Термометр

Сверлится отверстие, в котором необходимо нарезать внутреннюю резьбу. На трубке нарезается внешняя резьба. Конструкция закручивается. Штыревой термометр вставляется в трубку. Для герметизации подойдет термостойкая замазка или силикон. Если устанавливается биметаллический термометр, то герметичность обеспечит прокладка из силикона или лента фум (фторопластовый уплотнительный материал).

Змеевик

Он должен быть медным. Есть 2 варианты его установки: напрямую к фитингу или через соединительный шланг

В первом случае важно герметизировать фитинг. Для соединения частей конструкции предпочтительно использовать силиконовые соединительные трубки и шланги

Выбор материала обусловлен его инертностью (устойчивостью к горячим парам спирта). Это улучшает вкусовые качества напитка.

Змеевик можно пропустить через сухопарник или обычную банку с металлической крышкой. Дистиллят будет более качественным. Для вкуса в сухопарник добавляют любой натуральный ароматизатор (например, цедру лимона).

Холодильник

Он бывает 2 видов:

Непроточный: большая емкость, в которую вода набирается самостоятельно.

Проточный. Конструкция предполагает подключение к крану. Можно изготовить его самому. В ведре делаются 2 отверстия на разной высоте. Они обеспечивают циркуляцию воды.

ТЭН

Трубчатый электронагреватель устанавливается в нижней части кеги. Их количество зависит от объема перегонного куба. Несколько нагревательных элементов нужны для регулирования температуры браги путем их включения или выключения.

Нужно вырезать кусок кеги, сделать в нем отверстия и герметизировать их. Для обратной установки используют сварочный аппарат. Процесс требует сноровки и усилий. Такие нагреватели относятся к водяному типу, но можно использовать и воздушные. Они крепятся на поверхностях кеги или под ее дном

Важно помнить о теплоизоляции стенок

Чтобы самогонный аппарат сделать дома из кеги, нужно грамотно подобрать материалы, заранее определиться с объемом емкости для браги и отнестись к работе со всей ответственностью. Для получения более чистой браги рекомендовано применять повторную перегонку.

https://youtube.com/watch?v=videoseries

Какую выбрать флягу?

В Европе и Китае в основном используют фляги из нержавейки. Наверное, основная причина, что медицинские исследования трактуют использование алюминия неоднозначно. Якобы он при взаимодействии с агрессивной средой (которой является брага), тем более – при нагревании, окисляется. При этом выделяются вредные для человека вещества.

У нас же и сегодня продолжают выпускать и алюминиевые фляги, и кастрюли.

Однако для тех, кто испытывает тревогу по поводу материала, существует альтернатива – купить флягу из нержавейки. Их производят в Китае и европейских странах и продают у нас.

Изготовление самогонного аппарата из фляги на 40 литров своими руками является творческим занятием.

Выбор бидона

Если есть в наличии старый советский бидон, то вопрос о выборе тары сразу исчерпывается

Но если все же планируется покупка емкости, стоит обращать внимание на следующие важные аспекты:

  1. Материал. Для изготовления самогона подойдут доильные молочные фляги, состоящие из алюминия и нержавейки.
  2. Вместительность. Огромный ассортимент фляг представлен разным объемом, начиная от 10 до 100 л. Обычно самогонщики останавливаются на 20-50 литрах – наиболее оптимальный размер для перегонного куба. При изготовлении самогона в больших количествах, нет смысла покупать маленькую флягу. Но многие экспериментаторы предпочитают иметь в запасе и перегонный куб из фляги небольшого размера для пробы.
  3. Горловина должна быть максимально широкой. Часто после перегонки приходиться отскабливать пригоревшую брагу от стенок и днища, а через маленькое горлышко сделать это практически нереально.
  4. Герметичность. Если бидон поддержанный, есть вероятность наличия деформаций крышки или резинки.

Выбрав необходимый бидон, следует проделать в крышке отверстие нужного диаметра. Сначала следует приобрести или самостоятельно соорудить навесное оборудование и уже под него ориентировать отверстие с помощью перьевого сверла. Вставить штуцер и зажать его гайкой с внутренней стороны, чтобы убедиться в герметичности тары стоит проложить в соединение силиконовую подкладку.

В боковой части посудины немного ниже крышки нужно делать второе отверстие для специального термометра, снова закрепить прибор, используя гайку и силиконовую подкладку. Установить градусник можно и в верхней части бидона, но тогда показатели будут менее точными.

Шланги

Приделанный штуцер соединить со специальным газовым шлангом из нержавейки и присоединить сухопарник, его можно сделать самостоятельно или приобрести в магазине. К сухопарнику также прикрепить шланг и подключить к холодильнику.

При выборе шлангов нужно руководствоваться мощностью самой системы

Это будет определять их длину и диаметр, что важно для поддержки давления

Холодильник

Прибор используют для конденсации пара. Это обязательный элемент самодельного самогонного аппарата, благодаря которому и получается алкогольный напиток. Существует 3 варианта проведения холодильника:

  • погружение прибора в емкость с холодной водой и льдом;
  • охлаждение за счет температуры окружающей среды;
  • подключение к водопроводу.

Последний вариант не для всех считается приемлемым, поэтому чаще всего отдают предпочтение первым двум способам.

Покупные холодильники бывают нескольких видов, лучше всего себя зарекомендовали стеклянные змеевики, которые обеспечивают все необходимые процессы даже при охлаждении в условиях окружающей среды. Более подробно об этом написано здесь.

К агрегату для перегонки рекомендуется подключать сухопарник или барботер, а лучше всего использовать эти два варианта вместе. Первый прибор отвечает за грубую чистку, а второй проводят мягкую.

Сухопарник или дефлегматор – это специальное приспособление, что способно отделить пар от жидких соединений и твердых частиц накипи. Благодаря этому устройству вкус самогона улучшается, уменьшается объем сивушных масел, предотвращается случайное проникновение браги в готовый дистиллят. Это герметично закрытый сосуд, где происходит сбор и уплотнение паров, а потом повторно закипает этиловый спирт из-за непрерывной подачи тепла.

Существует два варианта нагрева многокомпонентной смеси во фляге, поскольку в этом деле важен плавный нагрев и тщательная регулировка температуры:

  1. Установка ТЭНов. Нагревательное устройство отличается плавным регулированием температур, но нет точных гарантий в том, что брага не будет пригорать.
  2. Парогенератор. Самое лучшее решение, которое довольно редко используется, поскольку довольно затратное.
