Зачем нужна царга для самогонного аппарата?

Как сделать царгу для самогонного аппарата своими руками

Так как этот узел чаще всего является частью агрегата колонного типа, то и материал для его изготовления должен соответствовать материалу агрегата. Если царга изготовляется для модернизации уже имеющегося самогонного аппарата, выбор должен делаться из учета сырья, которое перегоняется в нем.

Для зерновых и —фруктовых браг— будет полезна медь, связывающая сернистые соединения, которые в большом количестве образуются в них. Если же перегоняется в основном сахарная брага, то нержавейки будет вполне достаточно.

Алгоритм сборки следующий:

  1. К верхней части трубы прикрепляем проводник.
  2. Переворачиваем трубу и располагаем в нижней части другого проводника.
  3. Дистиллятор прикрепляем сверху.
  4. От нижней части следует отмерить 3,5 см, затем просверливаем в трубе отверстие.
  5. Устанавливаем щуп от цифрового термометра.
  6. В трубу помещаем мочалки из нержавейки и внизу закрепляем сито.

Все, самодельный модуль готов, начинайте делать алкогольный напиток, безопасный для здоровья.

Удаления вредных добавок внутри царги

Насадки полностью заполняют трубу и превращают её из колонны в царгу. Понять их роль – значит найти ответ на вопрос, нужна ли царга в самогонном аппарате? Итак, начнём.

Пар при нагреве куба попадает в её полость и поднимается вверх. При встрече с препятствием он охлаждается. Для тяжело кипящих компонентов уже не хватает тепла, чтобы испарятся. Поэтому они конденсируют на сетке. Среди таких фракций вода, сивушное масло и другие. Они стекают обратно в ёмкость. Для этилового спирта такой температуры достаточно, чтобы не превратиться в жидкость. Поэтому его пары движутся дальше.

Бак продолжает нагреваться. Поступает новая партия взвешенных в воздухе частиц. И опять они встречаются с насадкой и разделяются на компоненты, кипящие при разных температурах. Это происходит снова и снова. В результате вместо разового испарения, – дистилляции, – мы получаем повторяющийся цикл.

Такой подход к фильтрации от вредных примесей называется ректификацией. На заводе сочетают разные насадки-фильтры. В результате получают чистый спирт. Дома самогонщики и винокуры используют более примитивный вариант – царгу. Она производит напитки крепостью 80-96°С.

Как сделать царгу своими руками

Для начала определимся, что такое царга. Это конструктивный узел, позволяющий максимально очистить самогон от всех посторонних примесей и сивушных масел. Если на бытовой самогонный аппарат установлена царга, на выходе получится идеально чистый спирт, который обычно получают в заводских условиях.

Ключевым процессом в перегонке самогона является дистилляция, что в дословно переводе с лат. означает течение капель. В процессе теплообмена спиртосодержащих паров и конденсата (капель, флегмы), происходящего в царге, самогон очищается в 10-15 раз лучше, что позволяет получить абсолютно чистый продукт.

Для начала разберемся, что из себя представляет царга и какие конструктивные элементы в нее входят.

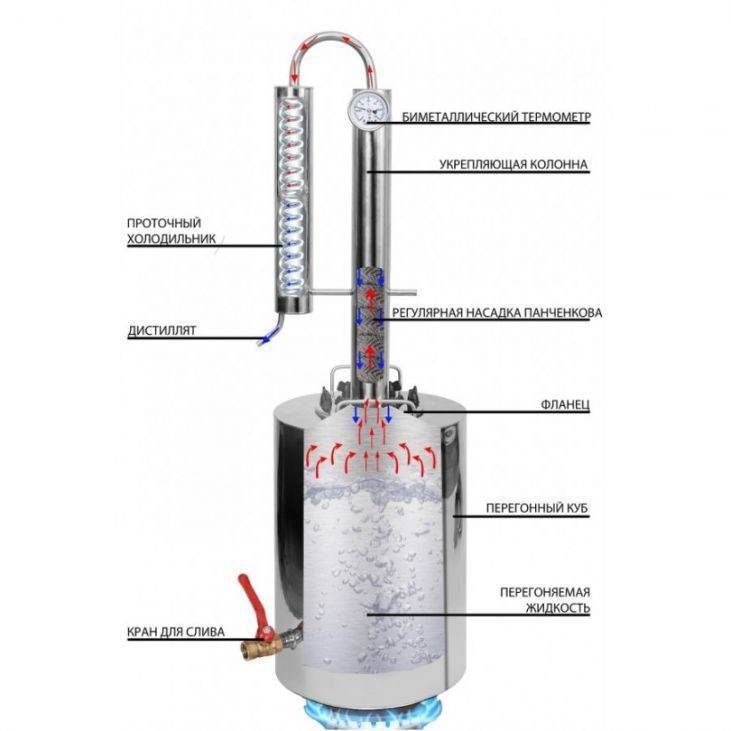

Схема царги

Далее изучаете по схеме строение устройства, чтобы разобраться в принципе работы и в основных элементах. Дистилляция начинается с того момента, когда в перегонном кубе закипает вода и по трубе начинают поднимать спиртосодержащие пары.

  • 1,2 – соединительные резьбовые узлы;
  • 3 – фиксация насадки;
  • 4 — труба из нержавейки;
  • 5 – теплоизоляция (поролон, пенополиэтилен)
  • 6 – хаотичная насадка с контактными элементами;
  • 7 – регулярная насадка с контактными элементами.

Ректификационная колонны, как правило, собирается из нескольких царг. Их объем полностью заполнен контактными элементами, что обеспечивает теплообмен разных фракций – жидкости в виде стекающего конденсата и пара, поднимающегося наверх. Для того, чтобы слой конденсата (флегмы) был достаточным, насадка должна быть развитой и заполнять все пространство.

Как происходит процесс дефлегмации

Изготовление и очистка спирта возможны только в том случае, когда есть противоток пара из перегонного куба и стекающего конденсата с оголовья колонны.

Если пар не будет подпитываться флегмой,  теплообмен станет невозможным и не произойдет процесса ректификации –отделения спирта от пара. Для того, чтобы флегма могла напитаться спиртосодержащим паром, необходимо устанавливать дефлегматор. После него идет конденсатор – полая часть трубки, где происходит охлаждение жидкости до определенной температуры. Наравне с дефлегматором должны быть установлены воздушники, т.н. спиртоловушки, которые вытягивают из пара некондиционный спирт, а излишек газа выводят наружу.

Основное отличие ректификационной царги от колонны заключается в том, что процесс дефлегмации идет постепенно и очень медленно. В это время происходит постоянный теплообмен жидкости и пара, что позволяет добиться более качественного разделения фракций и, как следствие, более чистого конечного продукта.

Необходимые материалы

  • отрезок нержавеющей трубы длиной 15,35 или 45 см — основа царги для самогонного аппарата;
  • переходник с резьбой для фиксации ограничителя;
  • сито с минимальными отверстиями, чтобы предотвратить высыпание наполнителя;
  • 35-40 металлических мочалок, изготовленных из нержавеющей стали.

Изготовление наполнителя

Повторимся, в качестве такого материала могут быть использованы спиральки от металлической мочалки. Также можно приобрести в специализированном магазине миниатюрные стеклянные шарики либо керамическую насыпку. И тот, и другой материал абсолютно инертны и не оказывают никакого воздействия на уже готовый продукт.

Мочалку разрезаете на 2 равные части и аккуратно отделяете пружинки. Скручивайте их в небольшие колечки, чтобы получилось по 3-5 витков.

Идеальным наполнителем является «Зульцер рулонный», который изготовлен из двух полос гофрированной мелкоячеистой сетки. Во время закладки рулона в царгу направление полос чередует справа налево и слева направо, в результате чего получается регулярная насадка с контактными элементами.

Как собрать царгу

  1. Берете 35 трубу, переходник на 35 снизу (мама) и сверху на дюйм (папа);
  2. Сверху к «папе» прикручиваете дистиллятор.
  3. Снизу трубы отмеряете 35 см и просверливаете 6 мм отверстие в трубе – это будет гильза под термометр. Сюда вставляете щуп от цифрового термометра, что позволит контролировать температуру. Обязательно гильзу с термоментом перекройте резинкой от капельницы, чтобы соединение было герметичным.
  4. Набиваете трубу ранее подготовленными пружинками, стеклянными шариками или керамической насыпкой. Утрамбовываете плотно, но не заталкиваете ничем. Достаточно постукивать трубой о стол.
  5. Закручиваете на низ сито и фиксируете его переходником.

Как собрать простейший вариант царги своими руками — видео



Как сделать самодельный самогонный аппарат своими руками в домашних условиях

Для того чтобы собрать бытовой дистиллятор, необходимо изготовить его составные узлы, рассмотрим необходимые и возможные дополнительные устройства.

К базовым составляющим относится:

  • Перегонный куб, в нем происходит нагревание браги, и от его объема зависит мощность всей системы. Емкость может изготовляться с нуля, для этого чаще всего применяют пищевую нержавеющую сталь, на втором месте по популярности медь. Кроме того, перегонный куб можно сделать из скороварки, мультиварки, эмалированной кастрюли или пищевой фляги.
  • —Шланги— необходимы для передачи горячего пара между составными частями устройства, а также для подачи воды к охладительным устройствам, например холодильнику или рубашке дефлегматора. Чаще всего используют пищевой силикон, который легок в обработке, химически инертен и стоит недорого, но из-за слабой устойчивости к температуре требует поддерживающих приспособлений. Более надежным, но и более дорогим вариантом являются трубки из пищевой нержавейки или меди. Первый металл очень прочный, и его трудно обрабатывать, медь более податливая, но стоит дороже и требует регулярной очистки поверхности.
  • Холодильник необходим для конденсации спиртосодержащего пара. Применяются две основные конструкции: со змеевиком и прямоточное охлаждение. Первая модель имеет более компактные размеры и может использоваться без проточной воды, но имеет проблемы с конденсатными пробками. У второй таких проблем нет, к тому же, эффективность и мощность этой модели выше, слабые стороны: работает только от водопровода и имеет достаточно большие размеры в длину, что предъявляет требование к рабочей зоне.

Дополнительные узлы:

  • Сухопарник – это средство дополнительной очистки, также может использоваться для мацерации – насыщения спирта ароматом и привкусом фруктов, ягод и пряностей посредством прохождения спиртосодержащего пара через них. Конструкция изделия очень простая – полая емкость с двумя патрубками: входным и выходным. По мере прохождения пара через воздушную прослойку он охлаждается, и часть примесей, конденсируясь, оседает в емкости, невысокая интенсивность очистки.
  • Барботер практически идентичен сухопарнику по конструкции, но имеет более длинный входной патрубок, достающий до дна емкости. Такая особенность необходима, чтобы пар проходил через толщу воды, которой заполняется барботер перед эксплуатацией . В результате происходит более значительное охлаждение и, соответственно, более интенсивная очистка самогона.
  • Термометр необходим для поддержания оптимальной температуры, при которой из пара будет оседать больше сивушных масел, имеющих более высокую температуру кипения.
  • Попугай для самогонного аппарата – это небольшое изделие, которое устанавливается на выходе из холодильника. Предназначено для определения крепости дистиллята непосредственно во время перегонки.

Изготовить самогонный аппарат своими руками в домашних условиях несложно, если выбрать достаточно простую конфигурацию, показанную на чертеже-схеме.

  1. Как основу для перегонного куба лучше использовать скороварку, в которой нужно только обустроить патрубки в крышке под выход пара и термометр.
  2. Сухопарник или барботер легко изготовить своими руками из стеклянной банки с закручивающейся крышкой, пары штуцеров и силиконовых уплотнительных прокладок.
  3. Прямоточный холодильник потребует пары медных трубок для внутреннего слоя и пару пластиковых под рубашку охладителя. Купить шланг из пищевого силикона можно в хозяйственном магазине или на рынке.
  4. Финансово конструкция подобного рода очень экономична, при этом качество самогона не будет страдать, так как на всех важных участках используются добротные материалы: нержавейка, стекло, силикон и никакой резины, пластика или алюминия.
  5. Конечно, до эстетики заводского агрегата такому самогонному аппарату, сделанному своими руками, будет далеко.

Для изготовления более сложных агрегатов, например ректификационной или укрепляющей (бражной) колонны, в состав которых входят узлы типа царги и дефлегматора, потребуются не только материалы, но и некоторые слесарные навыки. То же касается и простых дистилляторов, созданных с нуля из пищевой нержавейки или меди.

Устройство колонны

Сначала нужно определить, что это такое. Это конструкционный узел, который позволяет очистить самогон от посторонних примесей. При установлении царги на самогонный аппарат на выходе получается практически чистый спирт. Процессом приготовления самогона является теплообмен спиртосодержащих паров и конденсата, который приводит к тому, что продукт очищается в 10–15 раз лучше.

Очистка спирта происходит тогда, когда есть поток пара из перегонного куба и стекающий конденсат на голове колонны. Отбор спирта осуществляется только из жидкой фазы.

Если пар не подпитывается флегмой, теплообмен невозможен и не произойдет отделения спирта от других веществ. Для того чтобы подпитывать флегму, необходим дефлегматор. После него ставится конденсатор, который представляет собой полую часть трубки, где жидкость охлаждается до определенной температуры. Наравне с дефлегматором должны были установлены воздушники, так называемые ловушки на спирт, которые вытягивают некондиционный спирт и выводят наружу газы.

Поскольку спирт в этом случае собирается в жидкостной фазе, то для его следующего охлаждения хватит небольшой холодильной установки. Основное отличие царги, предназначенной для ректификации, от обычной заключается в том, что процесс дефлегмации идет очень медленно. В это время постоянный теплообмен пара и жидкости обеспечивает более качественное разделение на фракции, более чистый продукт.

Требований для изготовления колонки много. Чтобы упростить конструкцию, многие от них отходят. К чему приводят нарушения и отклонения?

  • Среди таких отклонений можно выделить дефлегматор, который может быть неуправляемым. Такая бражная колонна была установлена в устройстве «Малютка», где была упразднена управляемость для того, чтобы сделать аппарат более компактным, а дефлегматор и конденсатор представляли собой единую емкость, к которой была подключена проточная вода. Такая схема не разрешает регулировать процесс с помощью дефлегматора, поэтому разделение при этом хуже.
  • Еще одним отклонением является малая утилизационная мощность дефлегматора. Существуют такие аппараты, где все вроде бы присутствует, но дефлегматор настолько маломощный, что не позволяет провести нормальное разделение. Складывается впечатление, что производители данных приборов абсолютно не понимают, для чего нужна укрепляющая колонна и делают ее присутствие бесполезным.
  • Малая высота колонны. Малая высота обычно позволяет сделать прибор компактным и давать возможность установки на газовую плиту, если над ней имеется вытяжка и так далее. Однако в этом случае разделение будет значительно хуже и это сразу нужно понимать. Можно сказать, что повторная дистилляция будет более эффективной, чем такая укрепляющая колонна.

Таким образом, следует подчеркнуть, что всегда имеют смысл многие дополнительные устройства к самогонному аппарату, в том числе и укрепляющая колонна. Она позволяет получить намного более чистый продукт и сделать это в двукратную перегонку. Этого получить на обычном самогонном аппарате нельзя, не оставшись с большим количеством сивушных масел и других вредных примесей. Такую колонку несложно сделать самостоятельно, ее конструкция не представляется таких сложностей, как ректификационная. Однако не дает на выходе спирт-ректификат. Зато перегнанный продукт на самогонном аппарате с укрепляющей колонной будет обладать своим изначальным ароматом и привкусом, например, когда готовится из фруктового или зернового сырья.

Источник

Изготовление своими руками

Естественно, куб можно сварить из листовой пищевой нержавейки, придав ему кубическую форму. Для этого:

  1. Сделать чертеж, желательно даже из бумаги (картона) в натуральную величину.
  2. Раскроить материал.
  3. Сварить все детали. Если у вас нет достаточно опыта или не слишком качественный сварочный аппарат, лучше поручить это дело специалисту.
  4. Проверить герметичность, чтобы нигде не показалось и капельки воды. Только после этого можно испытывать куб.

Точно также поступить и с листовой медью, за одним исключением. В промышленных условиях медь и ее сплавы (латунь) варят аргоновой или автоматической сваркой под флюсом. Реже используют газовую, тем более – ручную сварку. Но при изготовлении куба все же лучше довериться специалисту, имеющему опыт сварки цветметаллов.

Или же использовать паяльный аппарат

Важно качественно спаять заготовки. Медь, как и латунь, лудят чистым оловом, не используя припой, в котором содержится свинец. Но для упрощения процесса и минимальных затрат сил можно использовать готовые емкости:

Но для упрощения процесса и минимальных затрат сил можно использовать готовые емкости:

скороварку. Сегодня в продаже есть изделия из нержавейки вместимостью до 12 литров. Но если у вас уже есть 7-ми литровая, она также подойдет, особенно если вам не требуется получение большого количества самогона. Требуют минимальной доработки, после которой их можно использовать и по прямому назначению (приготовление еды);

Важно. Никогда не демонтируйте предохранительные клапаны, оставьте хотя бы один

Он не повлияет на качество перегона, но убережет куб от при нештатной ситуации.

  • пивную кегу из нержавейки. Вместимость до 40 литров и герметичность закрывания также потребуют минимальных усилий для переделки ее в куб;
  • кастрюля также может быть использована в качестве куба. Лучше брать эмалированную или из нержавейки. Главное – правильно и надежно загерметизировать соединение крышки и кастрюли.

Важно. Не забывайте: все сварные швы (пайка) должны быть надежными, как и сам материал изготовления и обеспечивать герметичность, необходимую для дистилляции

ДРУГОЕ

Ректификационная колонна своими руками

Часто возникает вопрос, что лучше ректификационная колонна или самогонный аппарат. Сторонников каждого аппарата много,…

Что такое самогонный аппарат

Видео: СамогонСамогонный аппарат или же перегонный куб, его же еще называют дистиллятором – устройство для получения…

Что такое дефлегматор для самогонного аппарата?

1 Общие положения1.1 Чем заменить?1.2 Другая конструкция1.3 О сложном устройстве1.4 О процессе1.5 О промышленном…

Чем хорош прямоточный самогонный аппарат?

1 Общие положения2 Принцип действия3 О самоделке4 ОсобенностиОбщие положенияКогда трудно найти подходящую трубку для…

Царга для самогонного аппарата – как получать чистейший спирт в неограниченном количестве

Царга для самогонного аппарата – мечта любого человека, желающего регулярно получать чистый спирт-ректификат. Сегодня…

Царга для самогонного аппарата

СодержаниеРектификационная царгаБак самогонного аппаратаТЭН в аппаратеПомпаПарогенератор в самогонном аппаратеКомплект…

О медном аппаратеМедный самогонный аппарат «Волга 28»В магазинах продаются самогонные аппараты, сделанные…

Рассмотрим самогонный аппарат алковар

О моделяхСамогонный аппарат Алковар КлассикСамогонщику, любящему поэкспериментировать с дистилляцией бражки, подойдут…

Парогенератор для изготовления самогона

1 О дистилляции паром2 Об изготовлении3 О самодельной конструкции и безопасностиО дистилляции паром  Дистиллировать…

1 Описание2 Один из серии3 О монтажеОписаниеСамогонный аппарат «Кудесница»Если самогонный аппарат…

Обзор самогонного аппарата горыныч

Самогонный аппарат Горыныч попал ко мне из магазина delo-vkusa.net. Упаковка весьма порадовала, хоть она и не имеет…

Самогонный аппарат «Мадрид»Для перегонки браги и получения высококачественных алкогольных напитков, в…

Как сделать самогонный аппарат в домашних условиях?

Заинтересовавшись производством самогона на дому, можно изготовить для этого специальное устройство из подходящих…

Как сделать барботер для самогонного аппарата?

1 О преимуществах несложного устройства2 Из сильфона3 Из медной трубки4 О материале5 О герметизации6 О ряде стеклянных…

Как приготовить самогон без самогонного аппарата?

Вода замерзает при 0°C, этиловый спирт — при -114°C. Поэтому теоретически самогон можно приготовить и без самогонного…

Импортный самогонный аппарат finlandia

1 О товаре из Финляндии2 Об особенностях2.1 С ректификатором2.2 О родниковом качествеО товаре из ФинляндииСухой закон…

Добротный самогонный аппарат катюша

1 Об отечественном товаре2 Одна из модификаций3 О преимуществах конструкцииОб отечественном товареСамогонный аппарат…

1 Что такое кега?1.1 О змеевике1.2 Если кега большая1.3 Если кега небольшаяЧто такое кега?  В поисках материала для…

1 Простой выбор1.1 О компонентах1.2 О деталях сборки1.3 О ТЭНе и сухопарникеПростой выбор  При поиске предметов для…

Главная деталь самогонного аппарата

СодержаниеУстройство и принцип работы самогонного аппаратаЗмеевик для самогонного аппаратаЦаргаАппарат-бульбулятор…

Выбираем комплектующие для самогонного аппарата

1 Перед сборкой2 Об основных составляющих2.1 О трубках2.2 О дополнительных устройствах2.3 В заключениеПеред сборкой …

Длина ректификационной колонны

Длина царги – не менее важный момент, на который нужно обратить внимание перед покупкой или началом самостоятельного сбора. От этой характеристики зависит функциональность, степень очистки жидкости

Поэтому излишних трат при покупке устройства не будет. Чем качественнее и длиннее элемент, тем лучше.

Варианты длины царги для получения качественного самогона:

    • длина 15 см дает 20-кратную очистку, то есть избавляет от 20% сивушных масел;
    • 35 см позволяет убрать 50% вредных примесей в получаемом дистилляте;
    • 45 см гарантирует удаление 60% сивухи.

Стоит отметить, что 20% сивушных масел, это очень мало. Очистка будет недостаточной, Вы получаете напиток, который требует длительной дальнейшей очистки. Конечно, можно подвергнуть дистиллят дополнительному очищению белком, бентонитом и, вдобавок, молоком. Но куда надежнее просто купить хорошую царгу.

Комплект автоматики для самогонного аппарата

Если самогонный аппарат оснастить дополнительными аксессуарами, контролировать процесс дистилляции будет намного проще. Специальная автоматика применяется для ректификации самогона и выполняет следующие функции:

  • Измерение температуры в любом блоке самогонного аппарата.
  • Управление отбором дистиллята, отделение фракций по термометрическим показаниям.
  • Контроль над завершением процесса ректификации или дистилляции при достижении максимальной температуры жидкости в перегонном кубе или парогенераторе, спиртосодержащих паров в дистилляторе.
  • Управление системой охлаждения конденсатора.
  • Поддерживание заданных показателей мощности, подаваемой на ТЭН перегонного куба, а также на всем протяжении процесса ректификации.
  • Контроль повышения температуры, переполнения приемного сборника готового спирта-ректификата.

Одним словом, такой аксессуар позволяет практически полностью автоматизировать процесс. При этом отпадает необходимость все время присутствовать возле самогонного аппарата, вручную регулировать температуру нагрева и охлаждения, отделять головные и хвостовые фракции.

Какой должна быть насадка

Качество насыпки сказывается на качестве получаемого самогона. Купите примитивный самогонный аппарат, и вы обнаружите, что при использовании контактного дефлегматора роль насадки обычно выполняет рубленная китайская металлическая мочалка, которую домохозяйки используют на кухне для очистки особо загрязнившейся посуды.

Способность такой мочалки осаждать флегму при перегонке спирта весьма сомнительна. А кто может поручиться за химическую инертность сего «чудо-прибора» при температуре испарения спирта?

Почему выбирают именно спирально-призматическую насадку?

Важнейшая функция насадки в царге – не дать вашей ректификационной колонне «захлебнуться». Так называемая «пропускная способность» колонны зависит, в основном, от качеств жидкости, которую вы перегоняете.

Однако при прочих равных условиях (высоте и диаметре колонны, количестве образующейся в колонне флегмы, температурном режиме и т.д.) «правильная» насадка скорее очистит ваш продукт от флегмы, а значит даст всему аппарату работать в полную силу, не снижая производительности.

Нужно ли утеплять?

Утепление царги и всего самогонного аппарата – вопрос спорный. Некоторые винокуры специально создают сквозняки в помещении с аппаратом. Но большинство аргументов выступают за утепление. И вот почему:

  1. Утепление приводит к сокращению времени перегонки, так как аппарат отдает меньше тепла и лучше нагревается. Можно выиграть примерно 15% времени.
  2. Если царга и аппарат утеплены, то нагрев будет более стабильным, что делает процесс отбора вредных фракций проще. В противном случае не позволять температуре меняться будет сложнее.
  3. Меньшее выделение тепла способствует большему комфорту самогонщика.

Впрочем, на процесс утепления тратиться больше времени, чем будет сэкономлено из-за меньшей отдачи тепла, так что довод можно считать спорным. Я получаю достаточно хороший продукт без утеплителя.

Сборка царги

Как собирается самогонный аппарат с вертикальной царгой?

Процесс предполагает следующие этапы:

  • На царге нарезается внутренняя резьба. Если на штуцере имеется внутренняя резьба, то на царге нарезается внешняя. Длина резьбы должна составлять не меньше 3 см. Она будет удерживать все верхнее основание аппарата. Если царга выступает в роли основы колонны для ректификации, то боковой нагрузки не будет. Но если предполагается присоединение бокового трубопровода с холодильником, то советуется сделать прочное основание. Верхняя часть царги также должна быть обеспечена резьбой. К ней подсоединяется отвод пара к холодильнику. Длина нижней части царги может составлять 35-40 см. При надобности ее можно удлинить. При наличии резьбы можно использовать муфту, американку и т. д.
  • Берется 35-сантиметровая труба и два переходника, расположенных снизу и сверху. К верхнему переходнику прикручивается дистиллятор.
  • От нижней части трубы отмеряется 35 см и просверливается отверстие диметром 6 мм. Это будет гильза для термометра. Сюда следует вставить щуп для термометра, который дает возможность осуществлять контроль температуры. Гильза с термометром перекрывается резинкой от капельницы. Так обеспечивается герметичное соединение.
  • Трубу можно набить подготовленными пружинками от мочалки, шариками из стекла или глиняной насыпкой. Наполнитель плотно утрамбовывается, но не заталкивается. Будет достаточно постукивания трубы о стол.
  • На низ прикручивается сито, которое фиксируется посредством переходника.
