Что такое бражная колонна: гоним 90-то градусный самогон

Промежуточная очистка

Промежуточной я ее называю лишь только потому, что она проводится между первой и второй перегонкой. А так это полноценный способ очистки самогона. Точнее даже два способа, которые я применяю совместно.

Сначала мы чистим спирт сырец маслом.

  1. Разбавляем наш самогон водой до крепости 15% и заливаем в бутылку до половины. Максимум до 2/3.
  2. Добавляем туда же рафинированное растительное масло без запаха из расчета 20 грамм на литр жидкости.
  3. Плотно закрываем бутылку крышкой и очень бодро ее трясем в течение одной минуты. Процесс повторяем три раза. Промежуток между повторами 1-2 минуты.
  4. В итоге получается мутная жидкость. Убираем ее отстаиваться минимум на 12 часов (лучше на сутки). За это время масло поднимется на поверхность.
  5. Аккуратно сливаем и фильтруем раствор. Я это делаю через трубочку. Масло тонким слоем оседает на стенках емкости. Потом жидкость фильтрую через вату.

В итоге мы получаем спирт сырец, очищенный от большого количества сивушных масел, которые растворились в масле растительном. Сам спирт в масле не растворяется из-за своей низкой концентрации. Для этого мы его и разбавляли.

Но все же в самогоне еще присутствуют маленькие капли неотфильтрованного  масла с вредными примесями. Что бы от них избавиться переходим к следующему методу очистки.

Для этого способа используются березовый (БАУ-А), а лучше кокосовый (КАУ) активированный уголь.  Он способен впитать в себя до 80% сивушных масел и 90% сложных эфиров.

Можно добавить уголь в емкость с спиртом сырцом и снова активно трясти. Но лучше сделать проточный фильтр.

Простейшей конструкцией фильтра является пластиковая бутылка с отрезанным дном и засыпанным в нее углем. В пробке делается несколько отверстий и кладется кусочек ватки. Перед использованием уголь лучше промыть, тем самым удалив с него угольную пыль, которая забивает ватный фильтр.

Есть еще более эстетичный вариант самодельной угольной колонны (инструкция по изготовлению здесь):

Расход угля примерно 5-15 грамм на литр самогона.

Также для фильтрации отлично подойдет бытовой фильтр-кувшин из магазина.

Теперь мы имеем хорошо очищенный самогон, готовый ко второй перегонке, в процессе которой мы повысим его крепость и постараемся максимально возможно избавиться от оставшихся примесей.

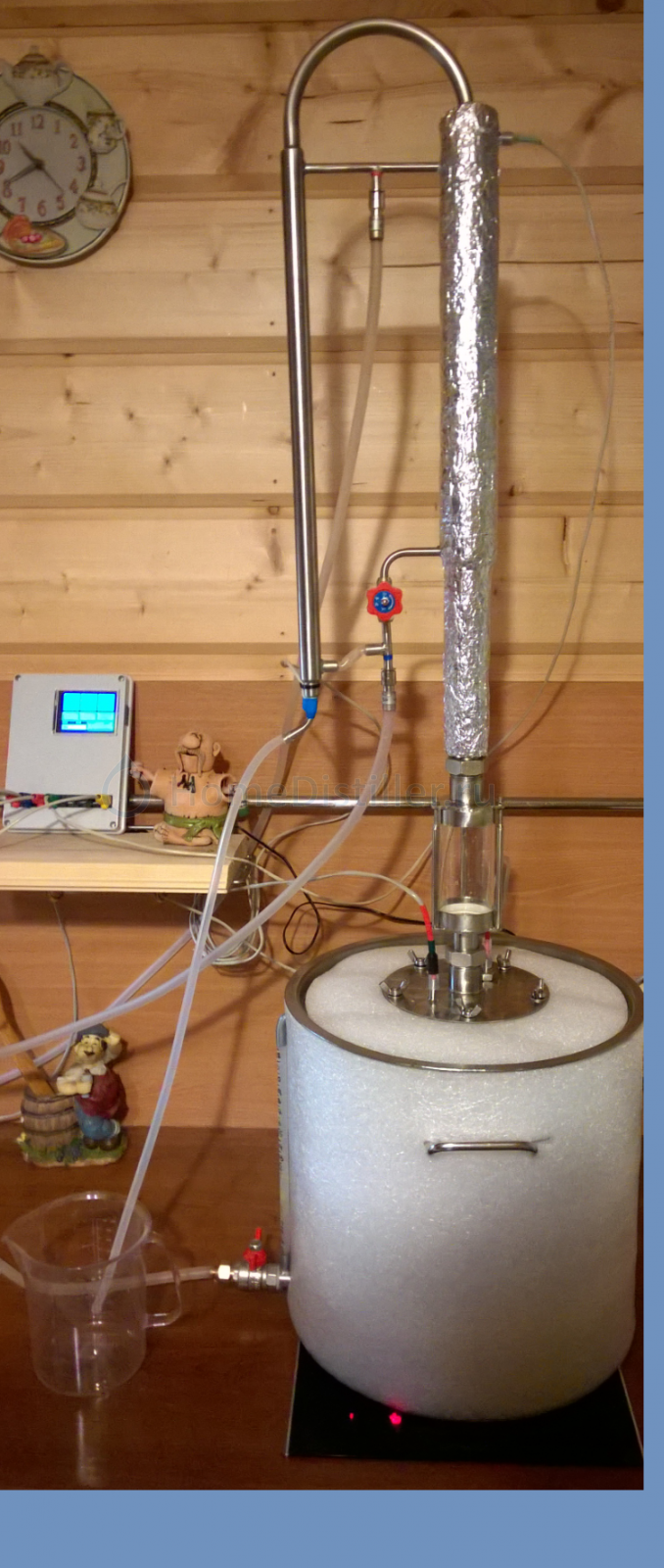

Устройство и принцип работы ректификационной колонны

Царга

Находится в основании колонны и является одной из основных ее частей. Внутри нее протекает газо-жидкостный массообмен – одно из основных явлений в процессе ректификации. Происходит это следующим образом:

  • Жидкость, закипая в —перегонном кубе—, испаряется и в газообразной форме проходит через царгу.
  • Пар, дойдя до дефлегматора, охлаждается и конденсируется на его стенках.
  • Конденсат стекает сначала по стенкам дефлегматора, а потом и по стенкам царги обратно в куб.
  • В этот момент между стекающим конденсатом и восходящим паром происходит газо-жидкостный массообмен. Он заключается в передаче тепла и некоторого количества испаренных веществ от пара к конденсату. Под таким воздействием часть флегмы – ее легкокипящие составляющие: спирт и небольшая доля воды вновь испаряются, не доходя до перегонного куба, а более труднокипящие: сивушные масла и другие примеси продолжают стекать в перегонный куб.

Таким образом в верхней части колоны скапливается в основном спирт, а примеси в основном циркулируют в нижней части агрегата. Как следствие, на выходе получается ректификат с крепостью около 95%.

В ректификационной колоне может быть как одна царга, так и несколько. При этом чем выше колонна, тем больше площадь, на которой проходит массообмен между флегмой и паром, что в свою очередь улучшает качество получаемого продукта.

Внутри царги находятся насадки, на поверхности которых и происходит основной массообмен. Изделия из нержавейки хорошо подходят для сахарной и зерновой, а медные – —для фруктовой браги—.

Кроме насадок внутри царги могут размещаться тарелки, которые еще больше увеличивают площадь, на которой проходит газо-жидкостный массообмен, что сказывается на качестве получаемого ректификата.

Стенки царги могут иметь дополнительный подогрев, усиливающий испарение флегмы, не попавшей на насадки и тарелки. Такое дополнение также улучшает качество конечного продукта.

Дефлегматор

Верхняя часть ректификационной колонны, отвечающая за сбор и охлаждение восходящих паров до флегмы. Отсюда конденсировавшаяся жидкость стекает вниз в царгу.

Дефлегматор может быть выполнен по нескольким принципиальным схемам, самой простой является пленочный вариант, а одной из самых популярных – холодильник Димрота,

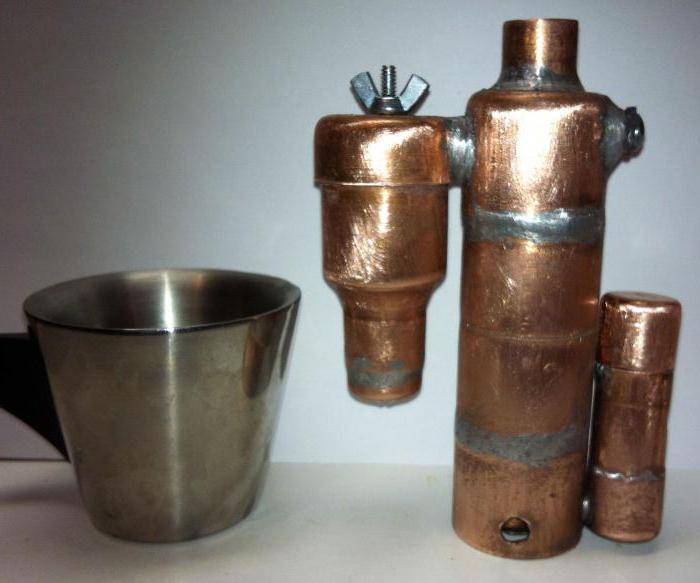

Узел отбора

Отвечает за сбор части конденсировавшейся флегмы и ее вывод наружу в тару для сбора. В зависимости от настроек узла отбора варьируется и количество отбираемого конденсата. Чем меньше его отбор, тем выше качество ректификата.

Термометр

В ректификационной колонне, в отличие от стандартного самогонного аппарата, является обязательной составной частью системы. Дело в том, что ректификация – это очень тонкий процесс, сильно зависящий от поддержания правильной температуры.

Перегонный куб с ТЭНами

Хотя ректификационная колонна может использоваться и с обычным кубом на газовой, электро- или индукционной плитке, значительно лучше оборудовать ее ТЭНовым агрегатом.

Такая особенность, как и термометр, связана с необходимостью точной и тонкой регуляции температуры внутри системы, а значит и с регуляцией мощности устройства, нагревающего брагу.

Газовые вентили требуют большого мастерства, индукционные плитки имеют фиксированный шаг от 100 до 300 Вт, а вот регуляторы ТЭНов позволяют изменять мощность по 3-5 Вт.

Состав зрелой (готовой) браги

Готовая брага состоит из множества различных компонентов, находящихся в трех фазах — жидкой, твердой и газообразной.

  • Твердая фаза (4-10% от массы браги) это взвеси дрожжей и частиц исходного сырья, а также не растворенные в жидкости минеральные вещества, сахар, белки, и другие элементы которые остаются в перегонном кубе после дистилляции.
  • Газообразная фаза – углекислый газ (СО2), образующийся в результате работы дрожжей. Содержание – 1-1,5 г/л.
  • Жидкая фаза – это вода (от 82 до 90 мас.%) и этиловый спирт с летучими примесями (от 5 до 9 мас.%).

Нас, в контексте данной статьи, более всего интересуют эти самые летучие вещества, сопутствующие этиловому спирту. Их в браге насчитывается свыше 70 наименований!

Но, не смотря на такое большое разнообразие, общее их количество всего 0,5-1% от объема этилового спирта. При этом даже столь незначительное содержание примесей заметно влияет на вкус и запах конечного продукта.

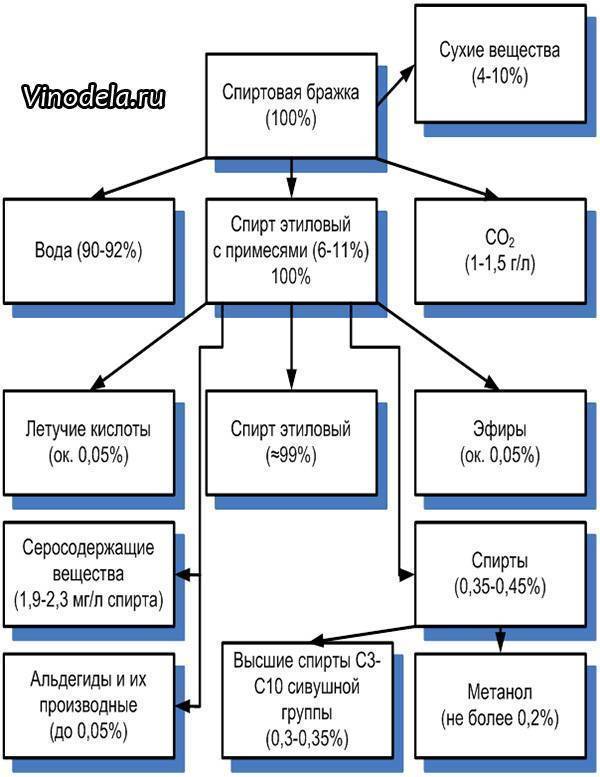

На схеме ниже приведен примерный состав готовой браги и примесей спирта.

Летучие компоненты в зрелой браге можно выделить в четыре основные группы: спирты, эфиры, альдегиды и кислоты.

В следующих разделах я рассмотрю каждую группу в отдельности.

Спирты

Являются производными углеводородов, содержащих одну или более гидроксильных групп (ОН). По количеству гидроксильных групп, содержащихся в молекуле, спирты бывают одноатомные (с одной ОН), двухатомные (две ОН), трехатомныме и многоатомныме.

В браге присутствуют одноатомные спирты и лишь один представитель трехатомных — глицерин (является нелетучим).

Одноатомные спирты имеют общую формулу СnH2n+1OH.

По величине n спирты делятся на:

Низшие — метиловый (метанол) CH3OH; этиловый (этанол) C2H5OH; пропиловый C3H7OH и изопропиловый C₃H₈O.

Почти все низшие спирты имеют ярко выраженный “алкогольный” запах. Хорошо смешиваются с водой в любых пропорциях.

Средние спирты

Бутиловый, изобутиловый, втор-бутиловый, трет-бутиловый — общая формула C4H9OH. Амиловые — Амиловый, изоамиловый и др. Общая формула С5Н11ОН.

Бутиловые спирты пахнут алкоголем. Трет-бутиловый приятно пахнет камфорой. Изоамиловый сильно пахнет «сивухой»

Высшие спирты: гексиловый (C6H14O), гептиловый (С7Н15ОН), октиловый (C8H17OH), нониловый (С9Н19ОН) и др.

Более подробно о каждом компоненте и как он влияет на органолептику самогона смотрите в таблице ниже.

Альдегиды

Альдегидами называют продукты окисления спиртов, в молекулах которых присутствует группа COH.

В браге содержатся следующие альдегиды: уксусный (ацетальдегид) С2H4O; пропионовый C3H6O; масляный C4H8O; акролеин C3H4O; кротоновый C4H6O, фурфурол (C5H4O2). При наличии в браге метанола возможно образование муравьиного альдегида (формальдегида) CH2O.

Более подробно о каждом компоненте и как он влияет на органолептику самогона смотрите в таблице ниже.

Кислоты

В браге содержатся летучие карбоновые кислоты. Преобладает уксусная кислота CH3COOH. Также возможно наличие пеларгоновой, каприновой, каприловой и других кислот. Их присутствие зависит от примененного сырья. Кислоты кипят при температуре выше 100 С. По разному растворяються в воде. Большинство кислот отрицательно влияют на органолептические качества самогона — придают неприятный запах и горечь. Уксусная кислота напротив смягчает вкус спирта.

Более подробно о каждом компоненте и как он влияет на органолептику самогона смотрите в таблице ниже.

Эфиры

Возникают при взаимодействии спиртов и кислот. Бывают простыми и сложными. В браге, полученной из любого исходного сырья, в наибольшем количестве присутствует уксусно-этиловый эфир.

Из винных дрожжей при перегонке выделяются энантовые эфиры.

Сложные эфиры появляются не только при брожения и дистилляции, но и вносятся вместе с сырьем из которого готовится сусло. Очень богата этими веществами виноградная брага.

Эфиры имеют приятный цветочный или фруктовый аромат.

Методика проведения работ

Бражные колонны должны обладать возможностью регулировки охлаждения дефлегматора, эта составляющая должна быть достаточно тонкой. Для этого следует запастись краном, который позволит максимально точно расходовать жидкость. Специалисты рекомендуют использовать игольчатую разновидность, а вот от применения шарового крана стоит отказаться, так как он совершенно не подходит. Если рассматривать доступные бытовые решения, то наиболее лучшим вариантом для проведения данных работ по установке регулировки станет радиаторный кран, который используется при монтаже системы отопления.

Чертеж бражной колонны вы можете подготовить самостоятельно. Колонну необходимо снабдить местом для установки термометра, который монтируется перед входом в конденсатор. Это утверждение верно для конструкций, которые будут работать по схеме парового отбора. Если на пленочной колонне применяется дефлегматор жидкостного отбора, то место расположения термометра будет определяться определенной конструкцией системы. Бражные колонны снабжаются холодильником-конденсатором, который будет отвечать за конденсирование и охлаждение подводимого пара. Если конструкция будет иметь жидкостный отбор, то потребуется холодильник, который будет понижать температуру готового продукта.

Важно учесть при изготовлении, что подвод жидкости в дефлегматор или к каждому из них, а также холодильнику, должен производиться по отдельности. Трубки, которые будут применяться для выхода из холодильника и дефлегматора, должны использоваться исключительно на основе силикона

Это утверждение верно для продуктов горячей воды. Если же речь идет о холодной воде, то можно использовать трубки на основе поливинилхлорида. Медная бражная колонна должна изготавливаться с учетом вышеописанных технических требований, под которые подходят разные конструктивные решения. Однако вы можете не ограничивать себя и придумать свою модификацию. В качестве главного условия при этом выступает то, что в итоге удастся получить в свои напитки, которые будут обладать разными качествами и органолептическими характеристиками. Однако в итоге не удастся получить чистый спирт. Конечный продукт не будет пахнуть самогоном, но и аптечным спиртом он являться не будет. Но для приготовления водки такая конструкция вполне подойдет, мастер сможет заняться изготовлением основы для качественных дистиллятов.

Самогонные аппараты Destiny

Это уже китайский производитель, ассортимент которого не так велик, как у Distillarus’a, но со своими особенностями и чуть-чуть заниженными ценами, даже несмотря на платную доставку (полагаю, что доставка у Distillarus’a уже включена в цену). Почти к каждому товару есть положительные отзывы. В составлении нашего самогонного аппарата мы будем использовать некоторые комплектующие из этого магазина.

Цена: от 8 653 рублей за колонну с доставкой

Кастрюля из нержавеющей стали на 20 литров, переделанная под перегонный куб. Ручка на крышке срезана. Кламповый патрубок вварен — по нашим замыслам заменяется фитингом на гайках с прокладками. Приваренные зажими заменяются канцелярскими зажимами.

Итак, с готовыми решениями разобрались, их не много, пора проявить фантазию и собрать свой собственный самогонный аппарат, а точнее бражную колонну, используя только (ну почти только) железяки из Китая. Начнём мы, пожалуй, с доработки обычной кастрюли из нержавейки, которая станет нам перегонным кубом. Конечно, если в кармане хрустят купюры, то можно сразу заказать перегонный куб в российском магазине или с того же AliExpress (бак от того же Destiny на 23 литра будет стоить около 10500 рублей). Но предположим, что у нас в карманах звенит, а не хрустит, поэтому будем экономить – купим обычную кастрюлю из нержавейки (можно и тут пофантазировать, к примеру, взять вместо кастрюли пивную кегу и модернизировать её) нужного нам объема и сделаем всё, чтобы она подошла на роль перегонного куба. И для начала нужно в ней наделать отверстий под крепление для царги, под гильзы для термометра и, конечно же, сливного крана. А для этого нам понадобятся свёрла.

Ответы на вопросы винокуров

Почему самогон выдает при перегонке мало градусов?

Не один винокур сталкивался с тем, что залил в куб вроде бы выбродившую бражку, нигде не прослеживается выброс пара. Но температура растет, вроде бы уже должен быть дистиллят, но его все нет.

Появляются первые капли, когда на термометре уже под 80°С, и хоть огонь уменьшили, но температура быстро растет, а в самогоне даже в начале – градусов 60, а затем все меньше и меньше. Бывает, что не получается и половины ожидаемого выхода

На что обратить внимание в дальнейшем?

  • Ставить брагу только на качественном проверенном сахаре. Как ни странно звучит, но это порой имеет первостепенное значение. У нас фальсифицируют не только водку, но даже сахар.
  • Использовать свежие спиртовые дрожжи, которые способны переработать сахара до крепости браги 18-20%.
  • Перегонять полностью перебродившую, но не скисшую брагу.
  • Проверить работу холодильника. Бывает, что он недостаточно охлаждает пары и часть из них улетучивается. Тогда в комнате, где подключен аппарат, сильно пахнет самогоном.
  • Использовать качественный аппарат, желательно – промышленного изготовления.

Как правильно понизить градус?

Знатоки справедливо считают, что лучше немного «недобрать» самогона, чем допустить проникновение в него хвостов. Поэтому останавливают отбор тела на уровне 40° в струе. В результате получается продукт общей крепостью градусов 60, а то и выше.

Но исправить это можно, добавив воды до необходимой крепости. Главное – делать это правильно. Если вы по незнанию налили воду в сосуд с алкоголем, он может стать мутным, причем бывает, что и не сразу, а по истечению нескольких дней. Порой очистка не помогает, остается либо пить так, либо перегонять повторно.

Чтобы не ошибиться с пропорциями – вам в помощь калькулятор самогонщика, которым можно пользоваться онлайн, а еще лучше – скачать себе на компьютер или айфон.

Есть и определенного градуса. Скачайте ее, распечатайте и пусть будет под рукой.

Как сделать самогон крепче?

Первое, что напрашивается – добавить воды и перегнать продукт, который оказался слабеньким, повторно. Это очевидное и самое верное решение. Особенно если на вкус и запах ваш продукт оставляет желать лучшего. Если же самогон на вкус нормальный, но слабоградусный, как на ваш вкус, попробуйте другие способы:

  • Добавьте водочного спирта. Только убедитесь, что это именно пищевой продукт. И не забудьте: льем то, что крепче, в то, что слабее! Вкус от этого немного пострадает, но его можно смягчить, добавив сахарного сиропа, а лучше – меда или глюкозы.
  • Смешать со следующим выгнанным крепким самогоном, который требует разведения.
  • Попробуйте заморозить. Налейте в пластиковую бутылку (она точно не лопнет от мороза) и положите на ночь в морозилку. Правда, если в ней температура опускается до 27-29°С, утром вас может ожидать сюрприз – жидкость замерзнет полностью. Не беда, алкоголь быстро оттаивает, просто не допустите полного превращения в жидкое состояние. То, что первым станет жидким – самое крепкое, его и слейте. Затем замеряйте спиртометром и либо еще добавьте жидкости из бутылки, либо разведите водой, как сказано выше.

Учитесь искусству винокурения. Для того, чтобы его постичь, нужно и желание, и теоретические знания, и практика. Тогда домашний алкоголь, сделанный вами собственноручно, будет не стыдно поставить на любой стол – он будет крепким и качественным, за что, собственно, и ценится в народе.

Различные вариации под свое оборудование

Понимая, что происходит с примесями в тот или иной момент перегонки, можно подстраивать методику под свое оборудование.

Например, используя метод отгабриэливания при приготовлении фруктового дистиллята и имея в своем распоряжении насадочную колонну, можно поступить следующим образом:

  1. Перегоняем брагу на спирт-сырец на простом самогонном аппарате.
  2. На второй перегонке устанавливаем колонну и в нормальном ее режиме отбираем головы. Как только головы отобрали, отключаем возврат флегмы и отбираем все остальное в режиме классического дистиллятора. Этот этап позволяет нам более качественно отобрать головы с еще не укрепленного СС.
  3. Далее все по методе — еще несколько перегонок для сильного укрепления уже без дробления и финальная дистилляция с отсечением хвостов.

Или, например, как делаю я зерновой дистиллят по методике Габриэля с применением тарельчатой колонны:

  1. Дробление браги на два тела на простом дистилляторе.
  2. Вторая перегонка тела №2 с отсечением хвостов на простом дистилляторе.
  3. Углевание тела №1 и перегонка его на НДФР на тарельчатой колонне.
  4. Смешивание полученных дистиллятов в различных пропорциях.

Отличия бражной колонны от ректификационной колонны

Если бражная колонна на выходе оставляет какие-то запахи и вкусовые ноты, то ректификационная выдаёт чистейший спирт 96% крепости. В этом и заключается основной отличие, которое тянет за собой всё остальное:

Превращение бражной колонны в ректификационную.

  1. Дополнительные модули. Для получения чистого ректификата вам достаточно добавить 1–2 царги, набить их насадками Панченкова и чётко следить за фракциями продукта.
  2. Высота и размеры. Ректификатор получается побольше и повыше, поэтому заранее выберите удобное для вас помещение.
  3. Скорость работы. Чем крепче продукт, тем дольше его нужно отбирать.
  4. Различная цена. Из-за дополнительных модулей за ректификационную колонну придется заплатить больше, нежели чем за бражную.

Как правильно работать на бражной колонне

Ну тут все просто. Наша колонна будет работать только как дистиллятор, дефлегматор не используется. Подаем воду только во второй холодильник и как можно быстрее перегоняем брагу на спирт-сырец. Для тех, кто не знает для чего это делается — читать статью двойная фракционная дистилляция.

Вторая перегонка.

Отбор голов

Начинаем греть куб. Когда температура в кубе приближается к 75 градусам подаем воду в оба охладителя. Причем в дефлегматор необходимо подавать столько воды, чтобы пар в нем полностью конденсировался и не попадал во второй охладитель. Т.е. в приемную емкость течь ничего не должно.

Такой режим работы называется «работой на себя». Длиться он должен 25-30 минут. За это время в царге сконцентрируются головные фракции.

Теперь очень аккуратно начинаем снижать подачу воды в укрепляющий дистиллятор до тех пор пока из второго охладителя не начет капать самогон со скоростью 2-3 капли в секунду. Стоит заметить, что время отклика колонны на изменение подачи воды довольно велико.

Поэтому необходимо делать паузы между изменениями входящих параметров — чуть убавили воды и ждете 30 секунд. Затем смотрите на результат и если надо, убавляете еще. Или прибавили.

И так, на скорости 2-3 капли в секунду отбираем головы. Отбираются они на как правило на запах, но если ваш опыт самогоноварения пока еще не позволяет этого сделать, то пользуйтесь стандартной пропорцией — 50 мл на каждый килограмм сахара в браге.

Когда головы закончились — меняем емкость и начинаем отбор тела.

Отбор тела

Медленно уменьшаем подачу воды в дефлегматор. Самогон начинает выходить быстрее. Чем меньше подаете воды, тем быстрее начинает идти процесс. Но при этом крепость и чистота дистиллята падает.

Тут выбирайте сами — либо побыстрее в ущерб степени очистки и градусности, либо покрепче и чище, но подольше.

Компромиссным решением, на мой взгляд, является скорость, при которой самогон идет тонкой струйкой.

Теперь настала пора обратить внимание на термометр, установленный над пленочной колонной. В этот момент на нем должна зафиксироваться какая-то определенная температура

Какая именно у вас будет я сказать не могу, т.к. она зависит от крепости вашего спирта-сырца, залитого в аппарат.

Но вот что вам надо запомнить. Если вы выбрали правильный режим отбора, то температура должна держаться на этом уровне. Если же она растет, пусть даже очень медленно (на 1-1,5 градуса), но постоянно, значит мы подводим слишком много тепла и самогон идет ненадлежащего качества. Поэтому либо увеличиваем подачу воды, либо уменьшаем нагрев.

Теперь, когда мы отрегулировали колонну и из второго прямоточника течет струйкой крепкий самогон, а температура выходящего из колонны спиртосодержащего пара постоянна (колеблется в пределах 0,1-0,2 градусов), мы отбираем тело.

Но через какое-то время температура все же начинает увеличиваться — все потому, что спирта в кубе становится меньше. Тогда необходимо вновь немного увеличить количество подаваемой воды в дефлегматор. Температура вернется к прежнему значению, но количество выходящего самогона уменьшится.

Вот в таком режиме и отбираем тело до хвостов. Опытным самогонщикам их появление подскажет собственный нос. Начинающим же рекомендую переходить к отбору хвостов, когда температура в кубе (именно в кубе, а не над колонной!) поднимется до 93ºС.

Отбор хвостов

Если вы занимаетесь отбором хвостов, то просто отключаете подачу воды в дефлегматор и отжимаете остатки как при обычной дистилляции. На всякий случай напомню, что хвосты мы собираем в отдельную емкость.
