Домашний самогонный аппарат

Самодельный самогонный аппарат с колонной

Получать в домашних условиях спирт возможно не только путем дистилляции, но и путем ректификации — данный метод используется на промышленных предприятиях. Он имеет главное преимущество — позволяет автоматически отделять фракции, за счет чего выходит уже очищенный, качественный продукт без сивушных примесей. Процесс ректификации протекает в непрерывном темпе, за счет чего и повышается эффективность перегонки спиртовых паров в жидкость.

Самогонный аппарат с ректификационной колонной

Принцип ректификации похож на дистилляцию. В данном случае тоже происходит нагревание браги в кубе-резервуаре. Выделяются пары, которые поступают в дефлегматор, выполняющий роль сухопарника, охлаждаются в конденсаторе, а получившаяся жидкость стекает вниз, где встречается с новой порцией спиртового пара и перемешивается с ним. В результате образуются более насыщенные спиртовые пары, которые концентрируются в верхней части колонны, а затем поступают в холодильник и выпадают в приемную камеру в виде готового очищенного продукта.

Своими руками самогонный аппарат с ректификационной колонной собрать тоже вполне возможно. Он включает в себя следующие обязательные детали:

• резервуар из стали или меди;
• тело — представляет собой вертикальную стальную или медную трубку диаметром 30-50 мм и длиной 1350-1400 мм, толщина стенок должна быть не менее 2-3 мм;
• дефлегматор (аналог сухопарника) — может изготавливаться из стеклянной банки, термоса или скороварки;
• конденсатор — змеевик в корпусе;
• контактный элемент — сетчатая терка для посуды;
• соединительные элементы — гайки, шайбы, переходники, силиконовые трубки.

Схема самогонного аппарата-колонны своими рукамиКак собрать самодельный самогонный аппарат-колонну своими руками

1. Лучше всего приобрести для сборки кустарной конструкции медную трубу. Ее разрезаем на два куска, концы которых зачищаем и соединяем с помощью переходника.
2. В одну часть закладываем посудные сетки-губки, можно заменить их мелкими стальными пружинами или стеклянными шариками. Сетки необходимы для улучшения качества теплообмена. Покупая эти детали, обязательно убедитесь, что они сделаны из нержавейки. Перед использованием их желательно прокипятить в воде с 5 ложками поваренной соли, а затем разрезать на куски по 5 см.
3. На конец трубы устанавливается сетчатая заглушка на шайбах, чтобы содержимое не выпадало.
4. Соединяем перегонную колонну с резервуаром.
5. В другой конец медной трубки вставляем кусок поролона толщиной 4-5 мм, который будет выполнять роль теплоизолятора, и состыкуем ее с дефлегматором путем припаивания.
6. Макушку колонны закрываем пробкой и запаиваем. В крышке следует предварительно проделать отверстие под атмосферную трубку. Ее фиксируем с помощью штуцера.
7. Для выведения дистиллята делается отверстие для патрубка диаметром около 14-20 мм в нижней части трубы. Под ним монтируется пластина для наполнения конденсатом.
8. Присоединяем к колонне холодильник, используя для этого силиконовый шланг. Его удобно пережимать прищепкой для капельницы, что позволяет регулировать скорость движения конденсата.
9. К холодильнику рекомендуется присоединить кран от газовой горелки, чтобы было удобно регулировать температуру воды внутри корпуса — в районе 50-55 градусов.
10. Также стоит вмонтировать в колонну термометр, для чего делается отдельный узел.

Тестирование самодельного самогонного аппарата-колонны, сделанного своими руками — завершающий этап сборки. Следует убедиться, что конструкция функционирует как надо. Ректификатор нужно установить в строго вертикальном положении и тщательно проследить, чтобы все соединительные элементы были закреплены герметично.

Самый качественный вариант #3

Фото готового аппарата из пивного кега

Самый крутой аппарат делается из больших ёмкостей для пива, называемых кегами. Они требуют серьёзного улучшения и переработки, но результат получается на уровне качественных и дорогих дистилляторов.

Наиболее популярной считается тара на 30 литров, оборудованная трубчатым электрическим нагревателем (ТЭН). Эта установка позволяет перегонять брагу в любом помещении и месте, где есть розетка с электричеством (даже на улице).

Пивная кега, переделанная под самогонный аппарат. В разборе.

Процесс переоборудовании пивного кега в самогонный аппарат

Работа сложная и требует навыков владения сварочным аппаратом, болгаркой и шуруповёртом. Последовательность действий следующая:

Готовые перегонные кубы из пивных кег.

1. Расширяется отверстие сверху под паропровод самогонного аппарата. Обычный газовый шланг здесь не подойдёт, необходима широкая труба из нержавейки с максимальной герметичностью.
2. Снизу просверливается отверстие 2 дюйма под кламп, который необходимо впаять. В дальнейшем в него будет вставляться ТЭН, который нагревает брагу.
3. Для удобства в кег врезается кран для слива барды, дно оборудуется ножками для устойчивости, а сверху вырезаются ручки.
4. В конструкцию можно добавить термометр, который вставляется аналогично кастрюле и бидону.
5. Начинаем перегонку!

Видеоинструкция по переделыванию кега в самогонный аппарат

Прекрасную серию видеороликов подготовил Андрей Голубенко. Не спеша, в домашних условиях, подключив маленьких детей к труду, автор потихоньку улучает конструкцию и в итоге делает фантастический дистиллятор, который прекрасно справляется с перегонкой браги любого вида.

Процесс разделен на несколько частей, в каждой из которых автор изготавливает одну из частей конструкции аппарата. Крайне рекомендуем к просмотру всем самогонщикам для опыта.

Как врезать ТЭН в перегонный куб

Довольно деликатная задача, которую можно решить двумя способами: с помощью сварки или без неё.

В первом случае просто сверлиться отверстие и вваривается кламп, в который в дальнейшем будем вкручиваться ТЭН. наглядно весь процесс показан на видео от ребят Steel Jet. Процесс идёт долго, но зато капитально.

Мужики провели много тестирований и выпустили на рынок уникальный продукт, который решает серьезную проблему самогонщиков: кубы периодически ломались от сварки. Использование кольца позволяет просто вкручивать ТЭн в отверстие без лишней сварки.

Изготовление конденсатора

Самогонный аппарат для дома не может быть изготовлен без конденсатора, который играет огромную роль в производственном процессе. Сделать его не составит труда даже для начинающего самогонщика. Для этого можно использовать следующие материалы:

• медная трубка – наиболее оптимальный вариант, который очень быстро охлаждается, обладает низкой теплоемкостью и химической инертностью.
• алюминиевая трубка – тоже неплохой вариант, однако спирт будет вступать в реакцию с металлом, что придаст напитку кисловатый вкус;
• стеклянный змеевик – достаточно трудно изготовить в домашних условиях, однако его окупаемость произойдет в кратчайшие сроки.

Пошаговый процесс изготовления холодильника выглядит примерно следующим образом:

1. Берем металлическую трубку необходимого диаметра и набиваем ее песком.
2. Деформируем трубку таким образом, чтобы получилась спираль.
3. Изготавливаем корпус охлаждающего отсека с помощью пластмассовой трубы.
4. Пропускаем конец змеевика в отдел с отсеком и заделываем торцы.

Для охлаждения самогонного аппарата можно использовать обычную проточную воду, которая поступает к стенкам конденсатора через специальные трубки. Ну или же можно вовсе опустить холодильник в воду со льдом и регулярно менять ее в случае нагрева.

Особенности конструкции и принцип работы аламбика

Аламбик — медное устройство для производства алкогольных напитков в процессе перегонки. Внутренняя полость конструкции идеально подходит для изготовления благородных напитков. Внешне напоминает куб или волшебную лампу Алладина из сказок, чтобы вызывать джина.

По конструкции мало чем отличается от классического самогонного аппарата и его также можно сделать самостоятельно. Об это вы сможете узнать в статье:

«Как сделать аламбик своими руками«

Однако некоторые особенности впечатляют, которые подметили еще в свое время европейцы. Прибор довольно интересно устроен, а материалы для изготовления подобраны таким образом, что позволяют изготавливать алкоголь высочайшего качества. А если припой у самогонного аппарата аламбика будет серебряным, то можно получать чистейшие напитки без вредных примесей. Другие особенности конструкции:

1. Непрерывная дистилляция сырья, что позволяет ускорить процесс перегонки в несколько раз. На выходе — более крепкий, чистый напиток с наименьшим количеством отходов.
2. Куб или бытовой дистиллятор исключительно – медный. Именно медь способствует приданию дистиллятору мягкого вкуса и абсорбции вредных веществ.
3. Наличие лебединой шеи в виде дефлегматора для быстрого оседания высококипящих примесей.
4. Округлость формы аламбика, благодаря чему взвеси не накапливаются на стенках емкости.

СПРАВКА! Отличия у аламбика от классического варианта – незначительные, но делают устройство поистине уникальным, дают возможность получать на выходе благородные напитки – виски, коньяк, вино.

Традиционная модель для дистилляции спирта представляет собой медный куб и другие элементы из нержавеющей стали, спаянные между собой для повышения срока эксплуатации. В составе аламбика:

• перегонный куб;
• змеевик, расположенный в холодильнике;
• воздушный дефлегматор в виде изогнутой трубки для пароотвода;
• шлем по типу луковицы.

Принцип работы аламбика прост:

• нагревание емкости для перегонки сырья за счёт электричества, газа;
• подъем паров спирта в верхнюю часть куба;
• поступление в холодильник по патрубку;
• охлаждение концентрата в змеевике благодаря воздействию воды;
• подача к нижнему патрубку;
• циркуляция жидкости в обратном направлении от поступающего пара.

Как купить самогонный аппарат

Приняв решение купить самогонный аппарат, начинающий винокур сталкивается с проблемой выбора. Многочисленные интернет магазины с радостью предложат десятки вариантов на выбор. Потерявшись среди этого многообразия, новичок идет на форумы или обращается за советом к бывалым соседям.

Проверка документов

Выбрать подходящую модель это только полдела, куда важнее найти нормального продавца и проверить документацию на товар. Это очень актуально при покупке самогонного аппарата через Интернет, где обитает немало дельцов, желающих поживиться за счет неопытных самогонщиков.

По возможности приобретайте самогонный аппарат в своем населенном пункте в стационарном магазине, чтобы в случае проблем можно было проконсультироваться или вернуть товар. Но зачастую дистиллятор или ректификационную колонну выбирают в Интернете

В этом случае советую обратить внимание на следующие аспекты:

1. Проверить регистрацию продавца. Методика зависит от страны. Например, в России проверить ОГРН (Основной государственный регистрационный номер) и ОГРНИП (Основной государственный регистрационный номер) можно на сайте Федеральной налоговой службы (ФНС). Если данных нет или они не совпадают с теми, что находятся на сайте продавца, перед вами мошенник.
2. Желательно чтобы у продавца был реальный физический адрес, по которому его можно найти. Прямой городской номер телефона (не 8800), полные данные на сайте и наличие быстро отвечающей в заявленное время работы службы поддержки являются косвенным подтверждением честности.
3. Описание самогонного аппарата должно быть полным: перечислены все детали и узлы, названы материалы, из которых они изготовлены, указаны все технические характеристики в числах или диапазонах при конкретных условиях эксплуатации. По первому требованию продавец должен назвать производителя оборудования, его физический адрес и контактные данные.
4. Ознакомиться с инструкцией и сертификатами на товар. По запросу покупателя любой нормальный магазин предоставляет инструкцию в электронной или бумажной форме. В самом документе должны быть не только полные сведения о комплектации и сборке, но и описания разных режимов работы, включая технику безопасности и правила ухода за оборудованием. Чем подробнее всё расписано, тем лучше. Отдельная глава – условия гарантийного обслуживания. Предоставленные сертификаты качества тоже нужно проверить, в России для этого достаточно ввести номер на сайте «Единого реестра сертификатов соответствия». Только если все документы в норме, можно оформлять покупку.

Что лучше выбрать для новичка

Многие рекомендуют начинать всё-таки с бюджетных дистилляторов, чтобы познать азы этой деятельности и постепенно перейти на более дорогое оборудование.

Но мы считаем, что исходить нужно из следующих принципов:

• Выбирайте дистиллятор, если вы готовы ставить брагу на различных продуктах и гнать разноплановые алкогольные напитки.
• Выбирайте ректификационную колонну, если отдаёте предпочтение водке и кроме дешевой сахарной браги больше не собираетесь ничего делать.

Очевидно, что в этом случае для нас интересна только ректификация.

Перегон самогона: необходимый инструментарий

Для перегонки нам, в первую очередь, понадобится хороший самогонный аппарат. Есть два варианта: сделать самому или купить. Давайте рассмотрим оба варианта.

Как сделать домашний самогонный аппарат

Что такое брага и как ее готовить – это отдельная тема. К примеру, можно приготовить брагу из сахара, а можно использовать яблоки. А вот емкость под брагу мы рассмотрим уже сейчас. В качестве емкости под брагу самый оптимальный вариант – молочный бидон на 37-50 л. В нем есть  все, что нам нужно: и штатный зажим, который обеспечит нужную герметизацию, и изготовлен он из материалов, которые можно смело отнести к пищевым. Конечно, бидон больших объемов рассчитан на нешуточные партии спиртпроизводства, поэтому можно использовать любую другую посуду, которая поддается герметизации (к примеру, скороварку).

Основным элементов самогонного аппарата является теплообменник или змеевик. По сути, это спираль, которая во время выгонки должна постоянно охлаждаться – через нее будут проходить испарения браги. Самое время разобраться в технологии перегонки. Принцип перегонки довольно прост: брага нагревается и выделяет спиртные пары, которые попадают в охладитель, то есть в наш змеевик. Пары охлаждаются, конденсируются на стенках змеевика и уже в виде дистиллята стекают в сборную емкость.

Змеевик можно изготовить самостоятельно: взять трубку (о материалах расскажу ниже) и намотать ее на трубу – вот и весь змеевик. Для выгонки 8 л самогона в час нам хватит двухметровой трубки, так что змеевик большими размерами отличаться не будет. Дальше змеевик стоит поместить в охлаждающий контейнер. Раньше для этого использовали обычную емкость, типа ванной, в которую змеевик охлаждался постоянной подачей холодной воды или снегом, если перегонка велась зимой. Сейчас для этого используют цилиндры, в которые помещается змеевик. Цилиндры герметичны и имеют два отверстия: в нижнее подается холодная вода, которая под давлением выталкивается в верхнее отверстие

Причем, очень важно, чтобы отработанная вода вытекала именно сверху змеевика, иначе возникает противоход жидкости и процесс замедляется

Раньше этого не использовали, но в современных самогонных аппаратах предусмотрен так называемый отстойник, он же сухопарник. Его устанавливают в самом верху перегонной системы (до змеевика) – в нем оседают тяжелые примеси, то есть сивушные масла. При помощи этого незатейливого приспособления можно сделать спирт чище. Сухопарник может быть с барботером, если входную трубку опустить в самое дно. Тема отстойника достаточно обширная и интересная, поэтому заслуживает отдельной статьи.

Важно! Перед тем, как начать выгонять самогон, нужно разобраться в физикой процесса. Так, очень важно знать температуры кипения различных жидкостей

Легкие примеси в браге начинают закипать (испаряться) при t=65-68оС (это самые опасные «головы»)этиловый спирт выкипает при (t=78°С), а при температуре браги более 85°С из нее начинают выделяться тяжелые фракции, то есть вредные сивушные масла.

Все необходимое для домашнего самогонного аппарата готово. Собираем все воедино и приступаем в выгонке. Теперь самое время поговорить о материалах. Все соединения лучше герметизировать пищевыми металлами: нержавейкой или титаном

Очень важно избегать резиновых соединений – при контакте со спиртным паром в него впитаются отвратительный запах и вкус. В качестве герметика можно использовать кожу

У нас же герметизировали все тестом: просто замазывали все соединения пресным тестом и слегка обжигали его. Собственно, во время нагрева браги тесто само дойдет до нужной кондиции.

Важно! Несмотря на общепринятое мнение (мол самогон нужно варить в аппаратах из пищевых металлов: нержавейки и т.д.), лучший самогонный аппарат, включая все его составляющие, лучше делать из меди. Медь связывает ионы серы, которая собирается в результате брожения

Это более 50 различных серосодрежащих соединений, которые могут образовываться в браге. Сера очень сильно влияет на вкус и аромат выгоняемого напитка, значительно ухудшая его органолептику . Если нет возможности сделать перегонный куб из меди, постарайтесь сделать из нее хотя бы змеевик.

Как купить самогонный аппарат

Традиционный перегонный куб аламбик — самый древний самогонный аппарат, известный человечеству.

Самогоноварение постепенно превратилось в хобби, поэтому все, что его касается, можно найти в многочисленных магазинах. Традиционный медный аламбик стоит не дешево, потому что это изделия ручной работы, а основным экспортером является Португалия. Соответственно, и цены привязаны к валюте. Тем не менее, можно купить небольшой аламбик для перегонки самых ароматных спиртов, к примеру, кальвадоса.

Самогонный аппарат своими руками

А теперь рассмотрим каждый элемент устройства в отдельности. Разберёмся как можно изготовить его в домашних условиях. И как в итоге соединить все подготовленные элементы дистиллятора в единый аппарат.

Куб для перегонки

Один из основных составляющих аппарата, в нём кипит брага. Для того чтобы ёмкость была удобной для применения желательно выбирать тару с широким горлом. В этом случае будет удобно не только заливать брагу, но и мыть ёмкость после завершения процесса.

Самый лучший материал для это ёмкости — нержавейка. Она не вступает в реакцию со спиртом и не выделяет в самого ненужных компонентов. Алюминиевые баки, распространённые в недалёком прошлом, ненадёжны и дают ненужную реакцию.

Объем тары зависит от масштабов производства самогона

Важно учитывать, что заполнять куб полностью не нужно, не менее 20% объёма должно оставаться пустым. Примерно из 30 литров браги получается чуть меньше 3 литров самогона исходя из этого расчёта нужно выбирать размеры куба

Для того чтобы собрать самогонный аппарат своими руками используют молочные бидоны, эмалированные кастрюли или скороварки. Скороварка хороша тем, что позволяет хорошо герметизировать процесс, но имеет малый объем. Кастрюля требует дополнительно герметично закрыть крышку. Обычно для этого снимают ручку последней и в неё пропускают и закрепляют шланг для пара. Края прикрепляют струбциной и место соединения промазывают тестом средней густоты, последнее при нагреве твердеет и хорошо герметизирует.

Молочный бидон станет лучшим решением, так как позволяет плотно закупорить ёмкость. Главное, заменить резиновую прокладку на силиконовую, чтобы исключить выделение в алкоголь вредных веществ. Для этого отлично подходит аквариумный герметик. Нужно снять старую прокладку и нанести последний в несколько слоёв, обычно, 2–3 достаточно. После высыхания нужно закрыть горловину бидона целлофаном и закрыть крышку, чтобы силикон принял нужную форму уплотнителя.

В крышке делается отверстие для соединения с остальными элементами конструкции. Диаметр отверстия зависит от размеров змеевика. Переходники для соединения покупают в сантехнических магазинах.

Змеевик и охладитель

Ещё одна важная часть аппарата, которая охлаждает пары спирта и способствует его конденсации. Состоит из змеевика и резервуара для охлаждения. Первый требует большего внимания, он должен быть безопасным и не состоять из материалов, вступающих в реакцию со спиртом, выдерживать повышенные температуры и обладать высокой степенью теплопроводности. Лучший вариант для змеевика — медная трубка. Но она требует чистки после каждого процесса дистилляции.

Слишком длинная трубка снижает скорость перегонки. Идеальный вариант около 2 метров. Внутренний диаметр, по рекомендациям профессионалов, не должен превышать 12 мм. Толщина стенок, для достижения лучшего результата 0,9–1,1 мм. Чтобы сделать змеевик самостоятельно, необходимо подобрать подходящую медную трубку и наполнить её песком. Последнее требуется для того, чтобы материал не сплющился в момент скручивания и сохранил форму. Затем трубку наматывают на цилиндрический предмет подходящего диаметра с расстоянием между витками 12 мм. Затем высыпают песок и промывают внутреннюю поверхность.

Змеевик помещается в корпус охладителя, который также представляет собой цилиндр со впаянными трубками для притока и оттока холодной воды. Именно проточный охладитель считается оптимальным вариантом. Сверху и снизу цилиндра устанавливаются заглушки и все имеющиеся швы, и соединения закрепляются герметиком.

Соединительные трубы

Чтобы собрать самогонный аппарат своими руками воедино и окончательно подготовить конструкцию к использованию необходимы дополнительные трубки. Зачем использовать съёмные трубы, если можно сварить конструкцию с помощью сварки? Последнее сделает аппарат монолитным, что, в свою очередь, значительно усложнить уход за дистиллятором.

Лучший выбор в этой ситуации — силиконовые шланги, они выдерживают достаточное давление, высокие температуры и не вступают в реакцию со спиртом

Важно покупая продукт не спутать силикон с ПВХ, последний испортит напиток и насытит алкоголь вредными веществами

Как видно самостоятельно изготовить аппарат для получения самогона не так сложно, как кажется, на первый взгляд. Главное, соблюсти основные рекомендации по выбору материалов для изготовления конструкции и тщательно проклеить герметиком все соединительные швы и выходы штуцеров. При желании можно дополнить конструкцию сухопарником и термометром.

Какую выбрать флягу?

В Европе и Китае в основном используют фляги из нержавейки. Наверное, основная причина, что медицинские исследования трактуют использование алюминия неоднозначно. Якобы он при взаимодействии с агрессивной средой (которой является брага), тем более – при нагревании, окисляется. При этом выделяются вредные для человека вещества.

У нас же и сегодня продолжают выпускать и алюминиевые фляги, и кастрюли.

Однако для тех, кто испытывает тревогу по поводу материала, существует альтернатива – купить флягу из нержавейки. Их производят в Китае и европейских странах и продают у нас.

Изготовление самогонного аппарата из фляги на 40 литров своими руками является творческим занятием.

Выбор бидона

Если есть в наличии старый советский бидон, то вопрос о выборе тары сразу исчерпывается

Но если все же планируется покупка емкости, стоит обращать внимание на следующие важные аспекты:

1. Материал. Для изготовления самогона подойдут доильные молочные фляги, состоящие из алюминия и нержавейки.
2. Вместительность. Огромный ассортимент фляг представлен разным объемом, начиная от 10 до 100 л. Обычно самогонщики останавливаются на 20-50 литрах – наиболее оптимальный размер для перегонного куба. При изготовлении самогона в больших количествах, нет смысла покупать маленькую флягу. Но многие экспериментаторы предпочитают иметь в запасе и перегонный куб из фляги небольшого размера для пробы.
3. Горловина должна быть максимально широкой. Часто после перегонки приходиться отскабливать пригоревшую брагу от стенок и днища, а через маленькое горлышко сделать это практически нереально.
4. Герметичность. Если бидон поддержанный, есть вероятность наличия деформаций крышки или резинки.

Выбрав необходимый бидон, следует проделать в крышке отверстие нужного диаметра. Сначала следует приобрести или самостоятельно соорудить навесное оборудование и уже под него ориентировать отверстие с помощью перьевого сверла. Вставить штуцер и зажать его гайкой с внутренней стороны, чтобы убедиться в герметичности тары стоит проложить в соединение силиконовую подкладку.

В боковой части посудины немного ниже крышки нужно делать второе отверстие для специального термометра, снова закрепить прибор, используя гайку и силиконовую подкладку. Установить градусник можно и в верхней части бидона, но тогда показатели будут менее точными.

Шланги

Приделанный штуцер соединить со специальным газовым шлангом из нержавейки и присоединить сухопарник, его можно сделать самостоятельно или приобрести в магазине. К сухопарнику также прикрепить шланг и подключить к холодильнику.

При выборе шлангов нужно руководствоваться мощностью самой системы

Это будет определять их длину и диаметр, что важно для поддержки давления

Холодильник

Прибор используют для конденсации пара. Это обязательный элемент самодельного самогонного аппарата, благодаря которому и получается алкогольный напиток. Существует 3 варианта проведения холодильника:

• погружение прибора в емкость с холодной водой и льдом;
• охлаждение за счет температуры окружающей среды;
• подключение к водопроводу.

Последний вариант не для всех считается приемлемым, поэтому чаще всего отдают предпочтение первым двум способам.

Покупные холодильники бывают нескольких видов, лучше всего себя зарекомендовали стеклянные змеевики, которые обеспечивают все необходимые процессы даже при охлаждении в условиях окружающей среды. Более подробно об этом написано здесь.

К агрегату для перегонки рекомендуется подключать сухопарник или барботер, а лучше всего использовать эти два варианта вместе. Первый прибор отвечает за грубую чистку, а второй проводят мягкую.

Сухопарник или дефлегматор – это специальное приспособление, что способно отделить пар от жидких соединений и твердых частиц накипи. Благодаря этому устройству вкус самогона улучшается, уменьшается объем сивушных масел, предотвращается случайное проникновение браги в готовый дистиллят. Это герметично закрытый сосуд, где происходит сбор и уплотнение паров, а потом повторно закипает этиловый спирт из-за непрерывной подачи тепла.

Существует два варианта нагрева многокомпонентной смеси во фляге, поскольку в этом деле важен плавный нагрев и тщательная регулировка температуры:

1. Установка ТЭНов. Нагревательное устройство отличается плавным регулированием температур, но нет точных гарантий в том, что брага не будет пригорать.
2. Парогенератор. Самое лучшее решение, которое довольно редко используется, поскольку довольно затратное.

Холодильник для самогонного аппарата

Змеевик можно охлаждать обычным воздухом или даже обложить его льдом. А можно – водой. Для этого следует подготовить эту емкость – холодильник. Достаточно взять обычное ведро и погрузить змеевик туда.

При этом для охлаждения можно использовать обычную холодную водопроводную воду. Только подавать ее нужно с помощью шланга сразу на дно ведра, чтобы она, постепенно поднимаясь кверху, нагревалась, принимая на себя тепловую энергию конденсирующегося самогона и сливалась в дренаж, переливалась через край ведра.

Соединительные трубки

Лучше всего использовать медные трубки (в связи с ценными свойствами данного металла для процесса самогоноварения). Кроме того, медь относительно просто паять, обеспечивая герметичность всего контура. Любые достойные альтернативы (трубки из нержавеющей стали или же стеклянные) технологически крайне сложны в монтаже.

Попугай

Попугай для перегоняющего контура – устройство для автоматического и непрерывного контроля крепости водо-спиртовой смеси на выходе из холодильника самогонного аппарата. Теоретическая база основана на элементарной физике – законе сообщающихся сосудов и архимедовой силе. Главная часть прибора выполняется в виде наполненного самогоном цилиндра, в котором плавает ареометр (поплавок).

Самогонный аппарат своими руками

Самогон под давлением поступает в нижнюю часть цилиндра и вытекает через «клюв» – сток вверху. Лучше всего использовать для этого стеклянные химические колбы.

Не стоит (без крайней необходимости) делать «попугай» из пластиковых бутылок. Что полиэтилен, что полипропилен вступает со спиртом в химическую реакцию с образованием вредных для организма полимерных соединений. Отравления не наступит, но похмелье будет тяжелым.

Холодильник

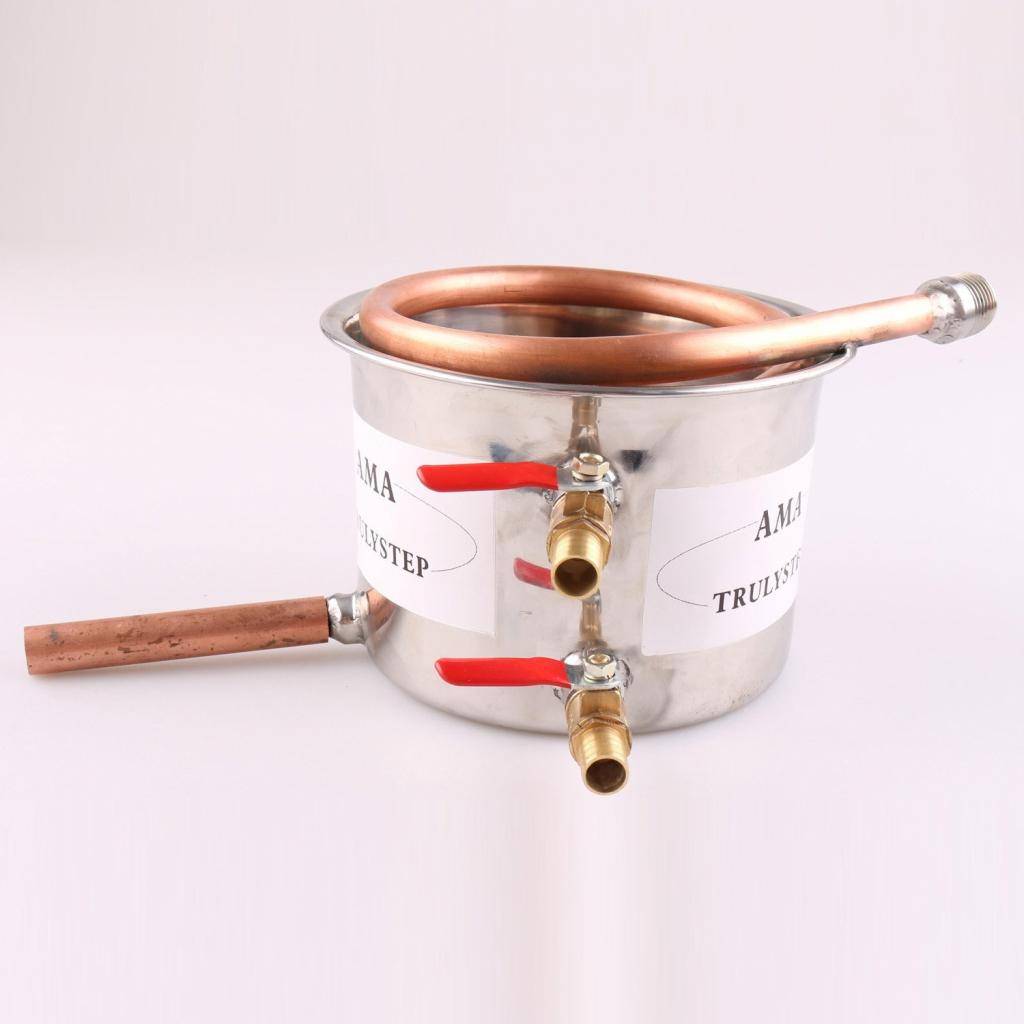

Проточный холодильник со змеевиком внутри

Второй необходимый элемент даже самого простого аппарата – это холодильник. Принципиально они могут быть проточными или непроточными (ёмкостными). Проточный холодильник компактный, занимает немного места проще хранить. В его основе лежит спираль из трубки – змеевик, размещённый в герметичной ёмкости, через которую пропускается холодная вода из системы водопровода. Проточный холодильник может быть сделан и прямоточным, это когда охлаждаемая трубка расположена в трубе большего диаметра и между их стенками пропускается вода. В изготовлении такой холодильник проще, но он имеет большие линейные размеры и для его расположения необходима стойка. У проточных холодильников имеется преимущество перед непроточными – они более производительные, то есть достаточно трубки меньшей длины и диаметра, чем в простом емкостном исполнении за счёт постоянства температуры подаваемой охлаждающей воды из водопровода.

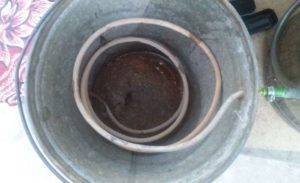

Самодельный непроточный холодильник для самогонного аппарата из ведра

Непроточный холодильник как правило изготавливают на основе какого ни будь бака или канистры объёмом 20 – 30 литров. В него врезают трубку в виде спирали. При перегонке бак заполняют холодной водой и по мере нагревания горячую отчерпывают с верху и подливают прохладную, да это несколько неудобно и не технологично, но зато есть и свои преимущества:

• Изготовить такой холодильник проще всего, можно собрать на «коленках» из подручных материалов;
• При отсутствии водопровода это, наверное, единственный вариант конструкции;
• В зимнее время можно использовать снег или замороженную в пластиковых бутылках воду.

Можно также сделать простой комбинированный вариант, например, взять оцинкованное ведро на 10 литров, врезать в него спираль из трубки и почти под самый верх установить сливной штуцер под шланг. Шланг для подачи холодной воды надо закрепить у дна ведра, например, привязав проволочкой к змеевику. Данная конструкция компактнее за счёт использования проточной воды. Плюс возможна работа и без водопровода, просто почаще придётся сливать и подливать охлаждающую жидкость, ну и помедленнее гнать (меньше нагревать куб), так же можно использовать снег или намороженную в бутылках воду.

Так же необходимо настроить объём подаваемой жидкости, что бы не перелилось через край, если сливной шланг взят недостаточного сечения, да и избыток воды не пойдёт на охлаждение и будет тратиться впустую.

Во время перегонки можно настроить подачу воды экспериментально, получаемый самогон должен быть прохладным ну или слегка тёпленьким, но никак не горячим, если это так, то возможны пропуски из холодильника спиртовых паров. Это недопустимо, так как, во-первых, уменьшается выход продукта, а во-вторых небезопасно, тем более если, нагрев осуществляется на открытом огне.

Видеоролик и заключение

Надеемся, наша статья помогла вам узнать немного больше о процессе изготовления самогонного аппарата колонного типа в домашних условиях. Если данной информации вам показалось мало, или вам до сих пор что-то не понятно, то можете посмотреть небольшой видеоролик, в котором мужчина во всех подробностях рассказывает о каждом этапе изготовления дистиллятора в домашних условиях

Кроме того, наглядный пример позволит куда лучше понять ход работы, что очень важно для создания качественного оборудования

Как видите, изготовить самогонный аппарат не так уж и сложно, как кажется с первого взгляда. Вы можете использовать для этого самые различные подручные средства, однако учитывайте тот факт, что некоторые металлы вступают в химическую реакцию с этиловым спиртом и меняют его вкусовые свойства. Однако если вам удастся сделать все правильно, руководствуясь нашими советами, то вы сможете создавать вкуснейший традиционный напиток своими руками.
