Делаем самогонный аппарат из бидона

Как сделать самогонный аппарат из фляги на 25 или 40 литров своими руками

Агрегаты на основе таких емкостей – это чаще всего обычные бытовые дистилляторы, но могут быть и исключения. Рассмотрим каждый элемент по порядку.

Выбор бидона под перегонный куб

От того, какая емкость используется, во многом зависит целесообразность улучшения дистиллятора. Так, использовать обычный советско-снгшный алюминиевый бидон лучше как основу простого дистиллятора, в то же время, если приобрести в интернете новую или подержанную флягу из пищевой нержавеющей стали европейского или китайского образца, то можно задуматься и о создании бражной или ректификационной колонны.

По объему такие емкости колеблются от 10 до 100 литров, но наибольшей популярностью пользуются самогонные аппараты из фляги на 25, 40 и 50 литров

Также важно, если выбор пал на алюминиевое изделие, обратить внимание на целостность и общее состояние защитного покрытия

От первого зависит, будут ли попадать токсичные окислы алюминия в самогон, а от второго – насколько долго прослужит емкость.

Переоборудование бидона – дело несложное, так как он уже снабжен удобной и герметичной системой запирания. Остается проделать несколько технологических отверстий.

1. Первое необходимо для отведения горячего пара. С этой целью лучше использовать штуцер, а щель уплотнить прокладкой из пищевого силикона или термостойким нетоксичным герметиком.
2. Второе отверстие нужно для установки термометра. Лучше использовать биметаллический прибор, предварительно установив в отверстие герметизирующую гильзу и уплотнив тем же методом, что и штуцер.

Шланги

Для более простого агрегата на основе алюминиевой фляги наилучшим решением будут паропроводы из пищевого силикона, а вот при более солидной конструкции на основе нержавеющего бидона стоит задуматься о паропроводах из соответствующего материала.

Хоть их изготовление и выльется в большие расходы, но долговечность и надежность такой системы гораздо выше, особенно если предполагается установка дефлегматора или колонны.

В целом подбор —шлангов— для самогонного аппарата должен основываться на мощности системы, что и определяет их оптимальную длину и внутренний диаметр, так чтобы поддерживалось рабочее давление и не создавались зоны высокого гидравлического сопротивления.

Холодильник

Для простого дистиллятора есть две альтернативы – змеевик и прямоточник, но и в таком случае нужно отталкиваться от мощности всей системы, ведь чем она выше, тем выше вероятность образования конденсатных пробок в змеевике.

Для моделей на основе фляги объемом более 25 литров лучше выбрать прямоточник, хотя можно избрать и змеевик, но при условии существенного диаметра сечения трубки.

Если же планируется установка дефлегматора, бражной или ректификационной колонны, то тут не приходится выбирать – только прямоточный холодильник

Это связано как с его более высокой мощностью и эффективностью, так и со стабильной работой, не подверженной конденсатным пробкам, что очень важно для таких агрегатов

Узлы очистки и варианты нагрева браги

К простому агрегату для перегонки самогона на основе алюминиевой фляги отличным дополнением, улучшающим качество дистиллята, станет сухопарник или барботер, а лучше – связка «барботер-сухопарник».

В таком случае первый производит «грубую», а второй – «мягкую» очистку пара, при этом сухопарник может параллельно использоваться для мацерации самогона – насыщения спирта ароматом и привкусом трав, фруктов и других ингредиентов. Для этого их нужно просто заложить внутрь.

Более серьезное устройство агрегата предполагает установку на флягу дефлегматора или ректификационной колонны, которые, к слову, при наличии материалов можно изготовить в домашних условиях, однако это потребует детального ознакомления с их особенностями, а также сутью процесса ректификации.

В таком случае нужно задуматься об источнике подогрева, так как для качественного разделения многокомпонентной смеси нужен плавный нагрев и точная регулировка, и тут есть три варианта.

• Первый, но не самый лучший – это индукционная плитка;
• второй – это установка ТЭНов, они имеют более плавную регулировку, но не гарантируют, что брага не будет пригорать;
• третий – это парогенератор – лучшее, но и самое затратное решение.

Алгоритм действий

Самогонный аппарат из молочного бидона собрать непросто, желательно обладать определенными навыками в сборке подобных устройств. Но даже в том случае, если познания сложно назвать глубокими, можно взяться за работу рассчитывая на успех.

Принцип работы или как сделать самогонный аппарат:

• Первый шаг — это сделать в крышке бидона два отверстия. Стоит заранее измерить диаметр, а потом уже сверлить или резать. В одно из отверстий вставляем фитинг (это часть трубопровода, которую используют для соединения с системой). Во второе отверстие будет вмонтирован термометр. Если датчик для измерения температур не нужен, то и отверстие сверлить не придется.
• Следующим этапом в работе можно считать герметизацию отверстий. Чтобы пары спирта не вырывались наружу, стоит тщательно обработать все отверстия. Вопрос о том, чем можно это сделать, остается открытым. Для герметизации можно использовать резиновые прокладки или гайки. Но резина может придать алкоголю специфический аромат и это стоит учитывать. Кто-то советует использовать пластмассу: она расплавиться при нагревании и самостоятельно сделает герметичными отверстия. Но лучше всего отдать предпочтение гайкам, а все нужные места промазать тестом. Можно использовать эпоксидку. Но мука с водой все-таки безопаснее любых химических элементов, которые могут в незначительном количестве попасть в напиток. Тестом стоит замазать и концы выхода змеевика.
• Закрепляем на змеевике трубку (желательно, чтобы змеевик — это скрученная в спираль проволока — был сделан из меди). Для этого стоит подобрать трубку из силикона подходящего диаметра, чтобы она по размеру подходила по диаметру к змеевику и фитингу. Затем закрепляем конструкцию. С этой целью используем манжету или мягкую проволоку.
• Последний этап — это пропуск змеевика через холодильник, отверстие герметизируют с помощью теста. Чтобы исключить выход паров спирта, стоит использовать прокладки, резинки или штуцера, в общем все то, что используют в сантехнике. Отверстие в дне емкости сверлят заранее, потом через него пропускают змеевик. Спиральку фиксируют с обеих сторон гайками и прокладками.

В принципе аппарат готов, но его придется еще долго шлифовать и доводить до совершенства. Устройство необходимо будет проверить, то есть протестировать. Это поможет выявить недочёты и доработать самогонный аппарат при необходимости.

Есть и еще один нюанс: чтобы прибор начал работать и производить алкоголь высокого качества, его необходимо снабдить нагревательным элементом. Нередко для этого используют тэны.

Строение аппарата, который был описан выше, позволяет нагревать флягу на плите, но можно снабдить прибор и дополнительными нагревательными элементами — это поможет регулировать температуру кипения раствора. Можно отключить один тэн или подключить второй.

Но если требуется сделать аппарат, который будет выдавать алкоголь высокого качества, его стоит снабдить его сухопарником.

Сухопарник — это приспособление, которое позволяет избавить самогон от вредных примесей. Сивушные масла влияют на качество напитка: они меняют вкус самогона и придают ему неприятный запах. Кроме того, эти вещества могут оказать влияние на организм человека, стать причиной интоксикации.

Сухопарник работает, как отстойник: в нем оседает вся сивуха. Происходит это по той причине, что температура кипения сивушных масел значительно ниже, чем температура кипения воды или спирта.

Чтобы изготовить сухопарник стоит взять банку из стекла, она должна иметь жестяную крышку с резьбой. В крышке проделывают два отверстия, их делают с помощью паяльника или дрели. Отстойник снабжают трубками, при этом одна из них должна быть короче другой на 5–10 см. Прорезав отверстия, стоит позаботиться об их герметичности.

Аппарат цельнометаллический блочной конструкции

Изготовление такой установки в домашних условиях довольно проблематично. Потребуется аргоновый сварочный аппарат и умение работать с нержавеющей сталью. В остальном конструкция его проста и схема работы не отличается от промышленного дистиллятора. Чертежи такой установки можно найти в интернете на сайтах продаж промышленных самогонных аппаратов.

Состоит аппарат из:

1. емкости для браги, одновременно служащей корпусом, на котором монтируются все остальные части;
2. колонны дефлегматора с насадкой Панченкова;
3. барботера;
4. проточного холодильника.

Вся «навеска» собрана в виде одного блока, находящегося над корпусом аппарата. Крышка с колонной и холодильником привинчена к горловине корпуса 5-6 болтами через силиконовую прокладку. В крышке вмонтированы термометр и взрывной клапан.

Диаметр колонны дефлегматора – 40-50 мм. Она приваривается к крышке, или навинчивается на штуцер диаметров ¾ дюйма. Второй вариант более технологичен и удобен в работе. Практика показывает, что резьбовые соединения намного удобнее, чем сварные. Самодельные самогонные аппараты постоянно усовершенствуются в процессе работы. Присоединить или убрать любой узел намного проще, если он на резьбе.

В колонну устанавливаются несколько смотанных в клубок проволочных сеток из нержавейки, кусочки стеклянных трубок или отходы нержавеющей штамповки. Настоящую насадку Панченкова купить сложно, а ее имитация работает довольно эффективно.

Из колонны пары поступают на разборный барботер, оборудованный краном слива, затем на холодильник проточного типа. Емкость куба можно варьировать от 10 до 30 литров. Для удобства переноски с обеих сторон привариваются ручки. Производительность такой установки около 2 л/ч. При использовании в качестве куба пивной кеги получится еще одна очень интересная конструкция.

Сборка самогонного аппарата из молочного бидона

Функциональные узлы самодельного устройства для перегонки самогона готовы. Осталось только смонтировать систему по стандартной схеме, соединив все части воедино.

Один край патрубка для отвода пара из перегонного куба обматывают фторопластовой лентой. Вставляют его в отверстие в верхней части молочного бидона. Изнутри емкости трубку плотно привинчивают гайкой. Противоположный конец отводящего патрубка таким же способом закрепляют на крышке сухопарника. Дефлегматор с конденсатором соединяют с помощью трубы-переходника аналогично.

Самогонный аппарат практически готов к работе. Осталось только помыть его изнутри. Для этого в бидон наливают воду (не более 10 л), ставят устройство на сильный огонь. Когда вода закипит, пламя уменьшают, но не гасят. Вода в самогонном аппарате должна будет кипеть в течение нескольких часов.

После очистки устройство будет полностью готово к применению. Можно заливать брагу и приступать к перегонке самогона классическим методом.

Самый качественный вариант #3

Фото готового аппарата из пивного кега

Самый крутой аппарат делается из больших ёмкостей для пива, называемых кегами. Они требуют серьёзного улучшения и переработки, но результат получается на уровне качественных и дорогих дистилляторов.

Наиболее популярной считается тара на 30 литров, оборудованная трубчатым электрическим нагревателем (ТЭН). Эта установка позволяет перегонять брагу в любом помещении и месте, где есть розетка с электричеством (даже на улице).

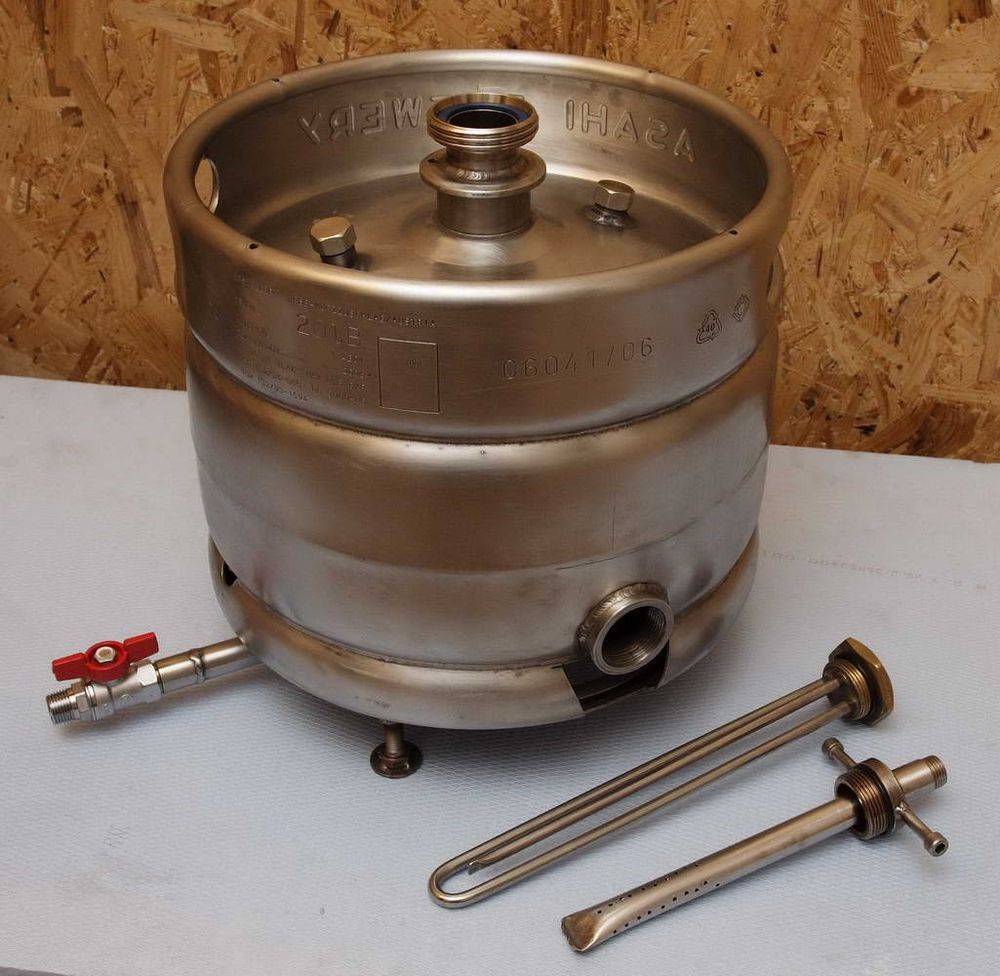

Пивная кега, переделанная под самогонный аппарат. В разборе.

Процесс переоборудовании пивного кега в самогонный аппарат

Работа сложная и требует навыков владения сварочным аппаратом, болгаркой и шуруповёртом. Последовательность действий следующая:

Готовые перегонные кубы из пивных кег.

1. Расширяется отверстие сверху под паропровод самогонного аппарата. Обычный газовый шланг здесь не подойдёт, необходима широкая труба из нержавейки с максимальной герметичностью.
2. Снизу просверливается отверстие 2 дюйма под кламп, который необходимо впаять. В дальнейшем в него будет вставляться ТЭН, который нагревает брагу.
3. Для удобства в кег врезается кран для слива барды, дно оборудуется ножками для устойчивости, а сверху вырезаются ручки.
4. В конструкцию можно добавить термометр, который вставляется аналогично кастрюле и бидону.
5. Начинаем перегонку!

Видеоинструкция по переделыванию кега в самогонный аппарат

Прекрасную серию видеороликов подготовил Андрей Голубенко. Не спеша, в домашних условиях, подключив маленьких детей к труду, автор потихоньку улучает конструкцию и в итоге делает фантастический дистиллятор, который прекрасно справляется с перегонкой браги любого вида.

Процесс разделен на несколько частей, в каждой из которых автор изготавливает одну из частей конструкции аппарата. Крайне рекомендуем к просмотру всем самогонщикам для опыта.

Как врезать ТЭН в перегонный куб

Довольно деликатная задача, которую можно решить двумя способами: с помощью сварки или без неё.

В первом случае просто сверлиться отверстие и вваривается кламп, в который в дальнейшем будем вкручиваться ТЭН. наглядно весь процесс показан на видео от ребят Steel Jet. Процесс идёт долго, но зато капитально.

Мужики провели много тестирований и выпустили на рынок уникальный продукт, который решает серьезную проблему самогонщиков: кубы периодически ломались от сварки. Использование кольца позволяет просто вкручивать ТЭн в отверстие без лишней сварки.

Холодильник для самогонного аппарата

Змеевик можно охлаждать обычным воздухом или даже обложить его льдом. А можно – водой. Для этого следует подготовить эту емкость – холодильник. Достаточно взять обычное ведро и погрузить змеевик туда.

При этом для охлаждения можно использовать обычную холодную водопроводную воду. Только подавать ее нужно с помощью шланга сразу на дно ведра, чтобы она, постепенно поднимаясь кверху, нагревалась, принимая на себя тепловую энергию конденсирующегося самогона и сливалась в дренаж, переливалась через край ведра.

Соединительные трубки

Лучше всего использовать медные трубки (в связи с ценными свойствами данного металла для процесса самогоноварения). Кроме того, медь относительно просто паять, обеспечивая герметичность всего контура. Любые достойные альтернативы (трубки из нержавеющей стали или же стеклянные) технологически крайне сложны в монтаже.

Попугай

Попугай для перегоняющего контура – устройство для автоматического и непрерывного контроля крепости водо-спиртовой смеси на выходе из холодильника самогонного аппарата. Теоретическая база основана на элементарной физике – законе сообщающихся сосудов и архимедовой силе. Главная часть прибора выполняется в виде наполненного самогоном цилиндра, в котором плавает ареометр (поплавок).

Самогонный аппарат своими руками

Самогон под давлением поступает в нижнюю часть цилиндра и вытекает через «клюв» – сток вверху. Лучше всего использовать для этого стеклянные химические колбы.

Не стоит (без крайней необходимости) делать «попугай» из пластиковых бутылок. Что полиэтилен, что полипропилен вступает со спиртом в химическую реакцию с образованием вредных для организма полимерных соединений. Отравления не наступит, но похмелье будет тяжелым.

Как сделать дистиллятор своими руками?

Начинать процесс следует с выбора емкости скороварки.

Покупать нужно модель из нержавеющей стали, имеющую толстые стенки и плоскую поверхность. Дно изделия должно иметь 3-4 слоя.

Это далеко не сложная конструкция, для которой понадобится:

1. Термометр.
2. Герметически закрывающаяся крышка для емкости.
3. Змеевик.
4. Силиконовые шланги небольшого диаметра.
5. Сосуд для готового продукта.
6. Кран.

Первым шагом является увеличение отверстия в крышке аппарата, в которую вставляется футор или фитинг, и биметаллический термометр.

Для крышки изделия нужен футор, размер которого &#8212, ½ дюйма. Надевается на этот резьбовой элемент силиконовый шланг, который соединяет агрегат со змеевиком.

Если в комплект скороварки не входил биметаллический термометр, то его необходимо поместить во второе отверстие. С его помощью можно отследить температуру брожения.

Какие выбрать шланги для соединения? Стеклянные трубки считаются лучшими для этого, но их сложно купить. Поэтому, альтернативой им служат силиконовые. Эти шланги с легкостью выдерживают высокую температуру.

Допускается использование медных труб, они также не вступают в реакцию со спиртом.

Холодильник Грэхема

Самодельный самогонный аппарат стоит оборудовать змеевиком.

Идеальным холодильником Грэхема является конструкция из кварцевого стекла, оно обладает высокой прочностью. Через этот материал можно наблюдать за процессом разделения браги и полученного вещества на части.

Самодельный змеевик изготовленный из медной сантехнической трубки ничуть не уступает стеклянному. Отличие только в том, что он непрозрачный.

Изготовление:

• Для изготовления данной части самогонного аппарата понадобится медная трубка. Ее потребуется скрутить.
• Для этого материал нужно наполнить сыпучим веществом (содой или песком).
• Затем можно приступать к накрутке меди на основу.
• Если этого не сделать, то прогибы будут неравномерными, что в дальнейшем будет мешать прохождению паров. Витки змеевика делаются неплотно.
• Для лучшего теплообмена расстояние между кольцами должно составлять не менее полутора сантиметров.

На видео показано, как сделать змеевик для самогонного аппарата своими руками:

Холодильник Грэхема со змеевиком бывает двух типов:

• Заливной,
• Проточный.

Последний тип систематически пропускает холодную воду через себя. Аппарат подключают к системе водоснабжения, что требует большого расхода воды. Чтобы агрегат выполнял все свои функции на высоком уровне, следует соблюдать все условия.

Заливной тип экономичнее в использовании. Однако, в процессе производства жидкость нагревается, что делает концентрацию пара слабее. Некоторые умельцы добавляют в нее лед, что и требуется для нормальной работы аппарата.

Сухопарник

Часто ведутся споры о потребности данной части при изготовлении самогонного аппарата на основе скороварки. Служит он для дополнительно очищения спирта от сивушных масел.

Изготовить конструкцию можно из стеклянной литровой банки:

1. Емкость должна быть с крышкой, которая герметически закрывается.
2. В ней необходимо сделать маленькое отверстие для штуцеров, вкрутить их.
3. После &#8212, соединить полученное при помощи силиконового шланга с холодильником и перегонным аппаратом.

Профессионалы утверждают, если поместить в сухопарник корку лимона или апельсина, то это придаст цитрусовый вкус готовому продукту. Заложив на неделю в емкость с самогоном те же корки от цитрусовых фруктов, вкус лимона или апельсина будет чувствоваться более насыщенно.

После того, как полностью собран самогонный аппарат, завершающим шагом будет проверка его на герметичность.

Особое внимание стоит уделить трубкам, которые соединяют конструкцию. Часто их приходится обрабатывать

• Для лучшей герметичности используют обычное тесто, так как оно легко удаляется с поверхностей после выгонки, но приносит много хлопот, т.к. при следующем перегоне его нужно делать заново.
• Силиконовые заглушки также помогут при достижения данной цели.

Какую выбрать флягу?

В Европе и Китае в основном используют фляги из нержавейки. Наверное, основная причина, что медицинские исследования трактуют использование алюминия неоднозначно. Якобы он при взаимодействии с агрессивной средой (которой является брага), тем более – при нагревании, окисляется. При этом выделяются вредные для человека вещества.

У нас же и сегодня продолжают выпускать и алюминиевые фляги, и кастрюли.

Однако для тех, кто испытывает тревогу по поводу материала, существует альтернатива – купить флягу из нержавейки. Их производят в Китае и европейских странах и продают у нас.

Изготовление самогонного аппарата из фляги на 40 литров своими руками является творческим занятием.

Выбор бидона

Если есть в наличии старый советский бидон, то вопрос о выборе тары сразу исчерпывается

Но если все же планируется покупка емкости, стоит обращать внимание на следующие важные аспекты:

1. Материал. Для изготовления самогона подойдут доильные молочные фляги, состоящие из алюминия и нержавейки.
2. Вместительность. Огромный ассортимент фляг представлен разным объемом, начиная от 10 до 100 л. Обычно самогонщики останавливаются на 20-50 литрах – наиболее оптимальный размер для перегонного куба. При изготовлении самогона в больших количествах, нет смысла покупать маленькую флягу. Но многие экспериментаторы предпочитают иметь в запасе и перегонный куб из фляги небольшого размера для пробы.
3. Горловина должна быть максимально широкой. Часто после перегонки приходиться отскабливать пригоревшую брагу от стенок и днища, а через маленькое горлышко сделать это практически нереально.
4. Герметичность. Если бидон поддержанный, есть вероятность наличия деформаций крышки или резинки.

Выбрав необходимый бидон, следует проделать в крышке отверстие нужного диаметра. Сначала следует приобрести или самостоятельно соорудить навесное оборудование и уже под него ориентировать отверстие с помощью перьевого сверла. Вставить штуцер и зажать его гайкой с внутренней стороны, чтобы убедиться в герметичности тары стоит проложить в соединение силиконовую подкладку.

В боковой части посудины немного ниже крышки нужно делать второе отверстие для специального термометра, снова закрепить прибор, используя гайку и силиконовую подкладку. Установить градусник можно и в верхней части бидона, но тогда показатели будут менее точными.

Шланги

Приделанный штуцер соединить со специальным газовым шлангом из нержавейки и присоединить сухопарник, его можно сделать самостоятельно или приобрести в магазине. К сухопарнику также прикрепить шланг и подключить к холодильнику.

При выборе шлангов нужно руководствоваться мощностью самой системы

Это будет определять их длину и диаметр, что важно для поддержки давления

Холодильник

Прибор используют для конденсации пара. Это обязательный элемент самодельного самогонного аппарата, благодаря которому и получается алкогольный напиток. Существует 3 варианта проведения холодильника:

• погружение прибора в емкость с холодной водой и льдом;
• охлаждение за счет температуры окружающей среды;
• подключение к водопроводу.

Последний вариант не для всех считается приемлемым, поэтому чаще всего отдают предпочтение первым двум способам.

Покупные холодильники бывают нескольких видов, лучше всего себя зарекомендовали стеклянные змеевики, которые обеспечивают все необходимые процессы даже при охлаждении в условиях окружающей среды. Более подробно об этом написано здесь.

К агрегату для перегонки рекомендуется подключать сухопарник или барботер, а лучше всего использовать эти два варианта вместе. Первый прибор отвечает за грубую чистку, а второй проводят мягкую.

Сухопарник или дефлегматор – это специальное приспособление, что способно отделить пар от жидких соединений и твердых частиц накипи. Благодаря этому устройству вкус самогона улучшается, уменьшается объем сивушных масел, предотвращается случайное проникновение браги в готовый дистиллят. Это герметично закрытый сосуд, где происходит сбор и уплотнение паров, а потом повторно закипает этиловый спирт из-за непрерывной подачи тепла.

Существует два варианта нагрева многокомпонентной смеси во фляге, поскольку в этом деле важен плавный нагрев и тщательная регулировка температуры:

1. Установка ТЭНов. Нагревательное устройство отличается плавным регулированием температур, но нет точных гарантий в том, что брага не будет пригорать.
2. Парогенератор. Самое лучшее решение, которое довольно редко используется, поскольку довольно затратное.
