Холодильник для самогонного аппарата своими руками: прямоточный из канализационной трубы или змеевикового типа, устройство кожухотрубного конденсатора

Как сделать простейший дистиллятор из кастрюли?

Для сборки аппарата понадобиться минимум деталей, который позволит приступить к изготовлению:

Кастрюля, объем может быть от 7 до 40 литров. Обязательно наличие крышки.
Для змеевика понадобиться трубка из нержавеющей стали или меди. Длина – 2 м.
Труба сантехническая диаметром 45 мм.
Термометр, чтобы было легче отделить вредные фракции.
Штуцер, муфта, фум лента, эпоксидный клей.
Детали для того, чтобы прикрепить крышку. Их выбирают по возможностям, исходя из ситуации.

Сбор аппарата начинается с холодильника. Для начала делают сам змеевик. Трубу из меди или нержавеющей стали подготавливают. Заранее нужно найти круглую болванку, которая позволит потом змеевику поместиться в трубу для сантехники. С обеих сторон должно остаться до 1 сантиметра зазора. Трубку с одной стороны закрывают, а с второй засыпают песок. Вторую сторону тоже закрывают. Далее делают спираль, расстояние между ее ветками должно быть не более полу сантиметра. Завивать всю длину трубы не нужно. С обеих сторон оставляют около 4 сантиметров, чтобы потом подключить трубки. Далее песок убирают, очищают трубу. Наполнение трубы нужно для того, чтобы во время сгибания она не потеряла форму.

Далее происходит сбор охладителя. Для этого берут сантехническую трубу, это более доступный выбор. Длину нужно определить, чтобы она соответствовала змеевику, он должен поместиться. И еще несколько сантиметров нужно оставить поверх этого. На концы трубки нужно надеть штуцеры, но с них срезают трубу, оставляя только гладкую поверхность. Штуцеры легче надеть, нагрев их на огне. Их закрепляют эпоксидным клеем.

Когда клей хорошо застыл, трубу просверливают в том месте, где находиться штуцер. В обеих заглушках проделывают отверстия. Трубки протягивают в них, затем клеят заглушки эпоксидной смолой.

Сухопарник не является обязательной частью домашнего самогонного аппарата. Но его пользу переоценить сложно. Он очищает дистиллят от вредных примесей и сивухи. Сделать его очень просто. Берут банку с крышкой. В крышке должны быть два отверстия для трубок, которые подводят и отводят пар. В емкости происходит охлаждение паров, их очищение. Место сухопарника между перегоночным кубом и холодильником.

Из чего состоит ректификационная колонна, и ее чертеж?

Домашний мастер может изготовить царговую ректификационную колонну. Она прощает многие ошибки, и результат будет гарантирован.

Чертеж ректификационной колонны

Перегонный куб

Это емкость, куда встраиваются нагреватели, испаряется брага или спирт-сырец.

Характеристики емкости:

Прочность. Вес ректификационной трубы будет приходиться на крышку, поэтому куб должен быть жестким.
Химическая нейтральность к спирту. Идеальный материал — пищевая хромникелевая сталь (нержавейка).
Удобность. Емкость нужно поднимать, перемещать, сливать из него барду (перегон). Объем емкости рассчитывается в зависимости от требуемой производительности аппарата, мощности нагревателей.
Утепление. Теплопотери должны быть минимальны. поэтому и стенки, и дно должно быть «упаковано» в утеплитель без мостиков холода.

Царга для самогонного аппарата

Царга — это труба, которая устанавливается на куб. По сути, это и есть основной каркас ректификационной колонны. Существует тарельчатая царга, но она редко применяется в домашних условиях.

Характеристики:

Прочность. Толщина стенки царги обычно принимается от 1 до 1.5 мм. Это создает достаточную прочность при небольшом весе.
Химическая нейтральность.
Утепление. Чтобы выстроить в колонне пары различных фракций «по этажам», царга должна быть хорошо утеплена. Отлично подойдет рукав из вспененного полипропилена или лотки из пенополистирола, применяемые в сантехнике.
Разборность. Для удобства чистки и хранения царгу можно сделать разборной — из колен 30-40 см. Это позволит регулировать высоту аппарата, что влияет на скорость и качество продукции.
Наличие смотровых стеклянных участков.
Диаметр. Если это тонкая трубка (до 2 дюймов), набивка не нужна — все процессы происходят на стенках. Такая колонна называется пленочной. Диаметры выше требуют применения насадки — уплотнительной набивки для повышения площади тепломассообмена.

Набивка или насадка

Набивка нужна для осаждения флегмы, ее повторного испарения. Главная характеристика набивки — площадь. В качестве набивки применяют камни определенных пород, сито из нержавеющей стали, стружечные спирали из нержавейки.

В продаже есть много уже готовых решений, домашние мастера придумали различные недорогие варианты-заменители. Чаще всего для замены заводским набивкам используются металлические сеточки для мытья посуды или металлическая стружка.

От объема и плотности насадки зависит выстраивание паров по этажам. Если в колонне используется мелкая стружечная призматическая насадка, нужно сделать решетчатую опору, чтобы насадка не попадала в куб.

Охладитель Димрота

Вверху ректификационной колонны находится охладитель — трубка, свитая в спираль.

По ней циркулирует холодная вода. Он полностью охлаждает все легкие пары. Характеризуется плоскостью наклона, мощностью, длиной.

Узел отбора

Он служит для того, чтобы отобрать спирт из верхнего «этажа». Отбор осуществляется не полностью, большая часть флегмы возвращается в царгу. Соотношение забранного продукта к вернувшейся в царгу флегмы называется флегмовым числом.

Чам выше флегмовое число, тем меньше производительность аппарата, тем чище получается продукт.

Существуют три вида отбора:

По браге. узел отбора находится выше холодильника Димрота, и улавливает прорвавшиеся пары. Они доохлаждаются в дополнительном проточном холодильнике.
По жидкости. Охладившаяся флегма «верхних этажей», капая с холодильника, отбирается через наклонные плоскости или отстойник.
По пару. Часть пара поднимается вверх, к Димроту, а часть устремляется к дополнительному холодильнику, где конденсируется. Обеспечивается стабильное флегмовое число, не изменяемое в течении всего времени перегонки.

Дополнительный холодильник

Несет вспомогательную функцию.

Что делает:

доохлаждает получившийся продукт,
осаждает случайно попавшие пары,
охлаждает готовый продукт.

Подробнее о том, что из себя представляет ректификационная колонна, и каков принцип её работы, вы узнаете из этого видео:

Система охлаждения

Во время работы самогонного аппарата змеевик нужно постоянно охлаждать. Охлаждение может быть воздушным, но в этом случае потребуется изготовить сложную конструкцию с кулером, вентилятором и т. д. Можно использовать в качестве охладителя лед или снег, что тоже требует дополнительных усилий и материальных затрат при изготовлении системы охлаждения змеевика. Кроме того, достать большое количество льда или снега не всегда представляется возможным.

Проще всего охлаждать змеевик водой. При этом нужно учесть, что водные системы охлаждения бывают закрытыми и открытыми. В открытой системе вода циркулирует постоянно, в закрытой охлаждение производится определенным количеством воды, которую наливают в резервуар перед началом перегонки самогона.

Преимущество закрытых систем ? простая конструкция. Но при этом резервуар требуется сделать достаточно большим по объему. Кроме того, вода при контакте с теплыми стенками змеевика быстро нагревается, так что через непродолжительное время перегонку дистиллята приходится останавливать.

Открытые системы охлаждения удобнее в применении. Во-первых, змеевик из любого материала и любого диаметра они охлаждают значительно эффективнее ? на выходе дистиллят всегда будет холодным. Во-вторых, корпус холодильника с открытой системой охлаждения можно сделать компактным, что делает сборку, эксплуатацию и хранение агрегата более комфортными.

Непременное условие при организации водной системы охлаждения конденсатора самогонного аппарата ? режим противотока или обратного холодильника. Это значит, что вода в вертикальный резервуар должна поступать снизу, а выходить сверху. Чтобы охлаждение было равномерным, поток воды должен быть направлен навстречу движению дистиллята по трубке змеевика.

Инструкция по изготовлению

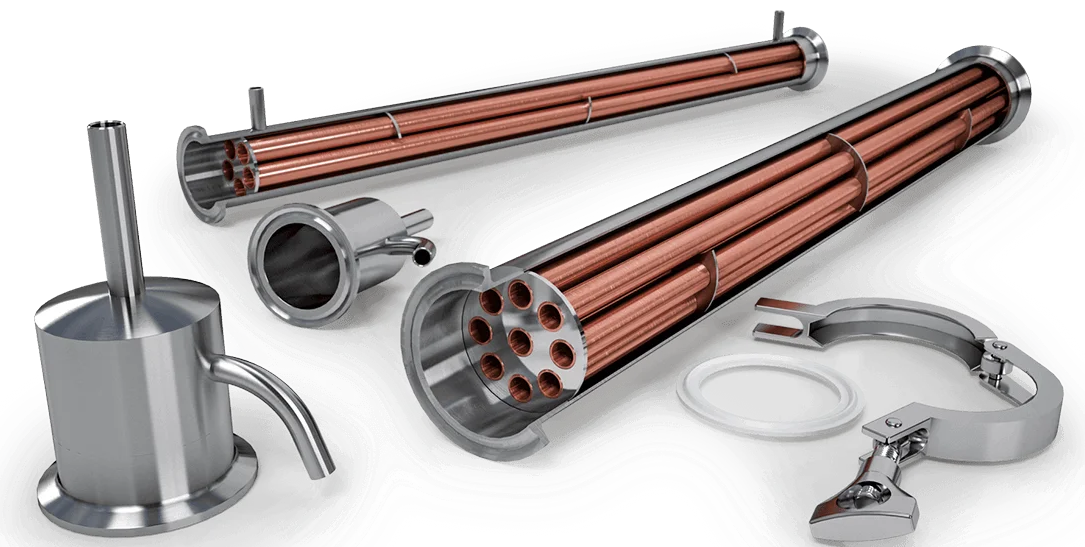

Ниже приведены чертежи деталей для изготовления. Материал — нержавеющая сталь Х18Н9Т или 12Х18Н9Т.

Сборочный чертеж

Порядок сборки:

Варить штуцер 7 к фланцу 3
Варить сливной патрубок 10 к крышке 5
Варить катушку:
а) варить трубы 6 к фланцу 3
б) варить трубы 6 к фланцу 4
Вставить катушку в кожух 1 до упора и варить с 2-х сторон
Варить гайку 8 к кожуху 1
Варить штуцер 9 к кожуху 1
Заглушить штуцер 9, залить воду через штуцер 7 и проверить на герметичность
Варить фланец 2 к кожуху 1
Варить крышку 5 с сливом 10 к кожуху 1
Заглушить гайку 8, через слив 10 залить воду и проверить на герметичность.

Конструкция готова.

Спиртосодержащие пары подаются через гайку 8, проходят через трубы 6 конденсируясь и сливаются через слив 10. Движение паров и воды в противотоке. Вода подаётся через штуцер 9, а выходит через штуцер 7.

Материалы для змеевиков

Медь

Важным преимуществом медного змеевика является его химическая инертность по отношению к спирту. Надо понимать, что не сам материал инертен, но то, что он не вступает в реакцию ни с собственно спиртом, ни со спиртосодержащими парами.

Этот материал ввиду стойкости к коррозии, позволяет получать максимально чистый продукт. При этом сталь сложно самостоятельно завить так, как требуется. Для того, чтобы сделать необходимое количество витков, понадобится радиальный шаблон или трубогиб в случае его отсутствия, и газовая горелка. Из недостатков – гораздо меньшая теплопроводность, чем у меди, и более существенный вес.

Как можно согнуть трубу без трубогиба – видео совет от мастеров

Стекло

Несмотря на то, что стеклянные змеевики используются лишь в единичных случаях, многих интересует вопрос о целесообразности использования такого материала. Действительно, стекло на выходе дает абсолютно чистый продукт. НО! Его подготовить можно только в специальной мастерской, сложно соединить с другими элементами самогонного аппарата и такой змеевик очень хрупкий.

Силиконовая трубка

Неплохая альтернатива для змеевика, которая также сопровождается определенными минусами и плюсами. Из плюсов следует выделить простоту в обработке и невысокую цену. Это нейтральный материал, не вступающий в реакцию со спиртом, не коррозирующий и оттого не передающий никаких посторонних веществ в готовый продукт. Из минусов – сложно зафиксировать форму, приходится использовать проволочный каркас и невысокая теплопроводность. По сравнению с тем же медным змеевиком, при силиконовом производительность самогонного аппарата снижается на 25%.

Охладитель для самогонного аппарата

Устройство любого самогонного аппарата включает 3 обязательных элемента:

перегонный куб;
холодильник;
змеевик.

Между собой агрегаты связаны системой шлангов, по которым отводиться и подводиться вода, а также обрабатываются самогонные пары.

Холодильник представляет собой емкость накопительного или проточного типа, куда помещен змеевик. В холодильнике постоянно присутствует вода, которая охлаждает стенки змеевика, тем самым провоцируя выделение конденсата (самогона) и стекание его в приемочную емкость.

Как сделать охладитель для самогонного аппарата

Теперь уже понятно, что основная задача змеевика – мгновенное охлаждение выделяющиеся при кипении браги паров и преобразование их в самогон. Чем более контактным и теплопроводным будет змеевик, тем большее количество самогона за определенную единицу времени будет получено.

Основа змеевика – труба из выбранного материала. Ранее мы уже говорили о том, что по показателям гибкости, теплопроводности и цены наиболее подходящим является медь. Ее и будем брать для изготовления охладителя своими руками.

Исходный материал – трубка диаметров 1-1,2 см с толщиной стенки 1-1,1 мм и длиной порядка 1,5 метров.

Как завить змеевик

Чтобы трубка не прогнулась и не сплющилась, ее следует наполнить обычным песком, забив с одной стороны деревянную заглушку.

Ставите трубку вертикально и аккуратно засыпаете песок, регулярно постукивая трубкой об стол, чтобы песок утрамбовался. Когда трубка наполнена, с другой стороны также закрываете заглушкой, чтобы песок не стал высыпаться, когда будете завивать его.

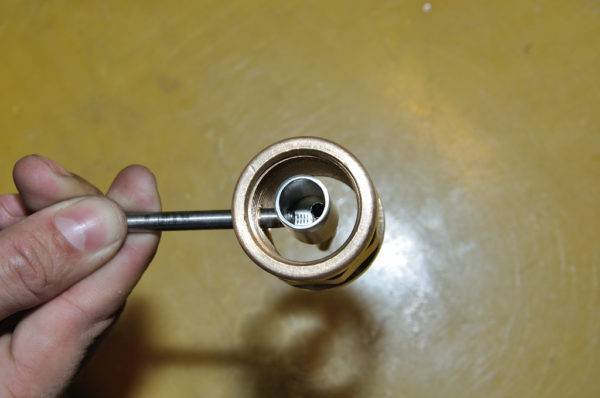

Используйте для основы любую трубу подходящего диаметра и зафиксируйте ее в тисках в вертикальном положении. Накручивайте медную трубу вокруг основы так, чтобы между витками был шаг в 0,5 см и они между собой не соприкасались.

Как сделать охладитель для самогонного аппарата своими руками – видео

Змеевик является важной частью самогонного аппарата. В нём происходит охлаждение и конденсация спиртовых паров

В этой статье будет описано, как сделать охладитель и змеевик для самогонного аппарата своими руками. Какой выбрать материал и размер трубки, каким способом лучше охлаждать.

Делаем дистиллятор своими руками

Для того, чтобы напиток получился вкусным, необходимо использовать хорошо очищенную от примесей и микроэлементов воду. Обыкновенный фильтр для воды не справится с таким заданием, поэтому можно использовать самодельный дистиллятор. Качество очистки воды такого прибора ничуть не уступает характеристикам жидкости, полученной в результате очистки промышленным дистиллятором.

Для изготовления прибора в домашних условиях понадобится латунная либо медная трубочка для охлаждения пара, герметичная металлическая емкость для кипячения воды, емкость для сбора очищенной жидкости, шланги из силикона или резины, проволока, фиксаторы и плоскогубцы.

В герметично закрытую посуду с водой через проделанное отверстие вставляется трубка, через которую будут проходить и охлаждаться пары. Далее эту отводную трубочку вставляют в емкость для сбора очищенной воды.
