Делаем самогонный аппарат из кеги своими руками

Какой переделки требует кег?

Современные кеги – цельнолитые, из нержавеющей стали, имеющей пищевой допуск. Прочность уже заложена в них, так как пиво – продукт пенный, создающий давление в герметично закрытой емкости. Поэтому производители побеспокоились о том, чтобы дно и стенки выдерживали давление изнутри. Поэтому можно не беспокоиться о том, достаточно ли у кега прочности для задач самогоноварения.

Под воздействием нагрева и агрессивной среды браги алюминий может вступать в химические реакции, образовывая соединения, могущие навредить здоровью.

Кегу потребуется минимальная доработка, если вы планируете превратить его в обычный дистиллятор, который будет нагревать плитка.

Термометр

Как для начинающих, так и для умудренных опытом винокуров важно знать температуру нагрева сусла, чтобы безошибочно определить моменты: выделения голов, дистилляции тела, начала выгонки хвостов. К тому же, простой в использовании прибор помогает правильно регулировать температурный режим – увеличивая либо уменьшая нагрев

Наиболее подходящие:

Биметаллические – недорогие, в полностью металлическом корпусе, с щупом и круглой шкалой под стеклом. Главное преимущество – надежность конструкции, выдерживающей случайное падение или удар. Недостаток – приблизительная точность показаний. Впрочем, в деле самогоноварения отклонения на несколько десятых градуса – не катастрофа.
Электронные оборудованы специальным тонким зондом для удобства использования. У них – самые точные показания. К тому же щуп такого термометра можно опускать прямо в брагу.
Цифровые удобно использовать, часто они имеют гибкий зонд длиной метр и более. Но придется обеспечить плотное прилегание зонда для контакта со средой, где происходит измерение. Лучше –заключить его в капсулу.
Стеклянные спиртовые подходят меньше всего, поскольку очень хрупкие. Но при неимении другого варианта можно использовать. Они должны выдерживать нагревание не менее 100°С.

Змеевик

Без змеевика дистиллятор немыслим. Его можно изготовить самому, либо купить готовый. Для змеевика обычно используют трубку из нержавеющей стали либо меди. Может быть и стеклянным, но такой в домашних условиях изготовить нереально.

Холодильник

Без водяной рубашки, в которую помещен змеевик, охлаждение невозможно, и конденсация паров спирта происходить не будет, следовательно, самогона вы не получите. Существуют два вида холодильников:

проточный. Сегодня – наиболее популярный вид. Такой холодильник компактен, к воде и на вывод его подключают с помощью шлангов ПВХ. К змеевику и на вывод дистиллята в подставленную посуду подключение следует осуществлять силиконовыми трубками, поскольку они инертны и не выделяют вредных веществ;

ТЭН

Чтобы обеспечить полную автономность перегонной установки, а также иметь большой перегонный куб, можно использовать ТЭН, а еще лучше два. При использовании двух ТЭНов первоначальный нагрев до температуры 63°С осуществляется двумя нагревателями, после чего один из них отключается.

Головные фракции отбираются на работе одного ТЭНа, что позволяет удерживать температуру, не позволяя ей резко увеличиваться. Тело самогона гонят либо также на одном ТЭНе, либо периодически подключая другой, если одного становится недостаточно.

Если используют только один ТЭН, его оптимальной мощностью считают 2,5 – 3,5кВт. При использовании двух берут либо по 1,5 кВт, либо один – 1,5, другой – 0,5 — 1,5 кВт.

Что такое кега

Длительное время пиво хранили и перевозили в деревянных бочках, что придавало напитку дополнительные вкусовые оттенки. Определенная часть гурманов и сейчас предпочитают такой вариант, но он доступен лишь ограниченному числу любителей. Для остальных в начале 20-го века пивная компания “Крупп” изобрела металлическую тару, название которой пошло от английского слова “бочонок” – kag.

Металлический пивной бочонок получил мировое распространение лишь спустя несколько десятилетий – в 1964 году, после изобретения англичанами фитинга, который позволял удобно разливать из него напиток. В дополнение к удобству розлива пиво в металлической таре сохраняло максимум вкусовых качеств, удлинялся срок хранения.

Виды кег и размеры

На российском рынке востребованы несколько видов емкостей.

Кега пивная размеры и объем имеет следующие:

Высокая кега (DIN keg). Минимальный объем – 20 литров (размеры: высота – 310 мм, диаметр – 363 мм), максимальный объем – 50 литров (размеры: 600 мм, диаметр – 381 мм).
Низкая, или еврокега (EURO keg). Минимальный объем – 20 литров (высота 216 мм, диаметр – 395 мм), максимальный объем – 50 литров (высота – 532 мм, диаметр – 408 мм).
Finn-keg, отличается от обычных образцов наличием полиуретановых обечаек. Этот вид тары выпускается немецкой компанией, находится в использовании у предприятий ОАО «Ярпиво», ОАО «Пивоваренная компания «Балтика»» и др. Минимальный объем емкости – 10 литров (высота 365 мм, диаметр – 225 мм), максимальный размер – 30 литров (высота – 545 мм, диаметр – 303 мм).
Eco-keg – тип емкости выпускается в Германии, отличается повышенными эксплуатационными качествами (устойчивость, простота монтажа, универсальность, более широкая полиуретановая обечайка и т. п.).

Инструкция по изготовлению дистиллятора из кеги

Срезать выступающие металлические края в верхней части емкости, оставив удобные ручки для транспортировки куба, зачистить края. Чтобы срез был симметричным с обеих сторон, лучше заранее нанести разметку по лекалу.
С помощью болгарки сделать круглое отверстие в крышке кеги под фланцевое соединение. Приварить фланец, вырезав его из куска нержавейки и просверлив 6 отверстий под болты. Для герметизации потребуется силиконовая прокладка.
Закрепить крышку с помощью соединений-барашков.
В горловине установить переходник, подсоединить к нему широкий паропровод из герметичной нержавеющей трубы для связи с сухопарником/колонной и другими элементами аппарата.
Сделать в верхней части кеги отверстие под штуцер, закрепить в нем термометр, герметизировать место соединения с помощью силикона или фум-ленты. По желанию снабдить емкость клапаном для сброса давления.
В нижней части кеги врезать кран для слива барды, герметизировать место стыка.
Если емкость большая (от 30 л), рекомендуется снабдить ее ТЭНами (одним регулируемым или двумя нерегулируемыми). Для этого нужно просверлить соответствующие отверстия под клампы на боку кеги, отступив 5 см от дна. По желанию оборудовать куб ножками.

Установка термометра

Гнездо для термометра на пивной кег установить проще простого — достаточно просверлить отверстие диаметром 5,5 мм в крышке и нарезать в нем резьбу при помощи метчика. Затем на отрезке нержавеющей трубки диаметром 6 мм нарезаем внешнюю резьбу с помощью плашки (лерки) и завинчиваем ее в крышку. Длина патрубка — 4-5 см. В него вставляется штыревой электронный термометр и герметизируется силиконом или термостойкой замазкой. При установке биметаллического термометра, резьба нарезается и на верхней части патрубка и он попросту навинчивается. Герметизация производится силиконовой прокладкой или ФУМ-лентой.

Необходимые материалы

После знакомства с основным принципом работы, стоит позаботиться о приобретении необходимых инструментов и материалов. В зависимости от выбранного варианта набор материалов будет отличаться, поэтому подробнее об этом мы расскажем в следующих пунктах. Обязательными элементами в каждом из вариантов будут следующие:

Ёмкость из меди или пищевой нержавеющей стали. Можно изготовить куб из алюминия, но он быстро окисляется и портит качество напитка.
Трубки для отведения пара и его дальнейшей перегонки.
Для дополнительного поддержания температуры может применяться куб с ТЭНом внутри конструкции.
Набор инструментов для пайки, зачистки элементов, ножницы или ножовка по металлу.

Делаем самогонный аппарат из пивной кеги

Легко ли сделать самогонный аппарат своими руками из кеги? Над кегой придется больше поработать, чтобы получить из нее полноценный перегонный куб. Но иногда такой вариант более подходящий, так как найти нержавеющий бидон сложно. Рекомендуется не брать большие объемы, если обогрев будет происходить от плиты. А вот если есть ТЭН, то они не страшны. Дело в том, что пивная кега 30 л будет более неудобной, чем например бидон объемом 30 л. Других особенностей выбора практически нет.

Какая переделка нужна?

Кеги используются для хранения пива, производитель побеспокоился о безопасности материала. Кроме того, емкости рассчитаны на большое давление внутри. Это одни из преимуществ. Однако переделка все же нужна. В чем она состоит:

Установка термометра в кеге или другой емкости важна для любого самогонщика. Прибор помогает точно определить температуру, отделить фракции при перегонке. Используют биметаллические, электронные, цифровые. А вот термометр из стекла не подходит, так как довольно хрупкий.
Змеевик – часть дистиллятора, которую нельзя ничем заменить. Медная трубка находиться внутри холодильника, и делает из пара жидкость.
Также придется в любом случае сделать проточный либо непроточный холодильник. Каждый из видов имеет свои преимущества, но рекомендуется все же обеспечить поток воды.
ТЭН встраивается в перегонную тару в том случае, если емкость большая, или же просто для удобства. Его высокая цена полностью оправдана большим количеством преимуществ.
Сухопарник или барботер не является обязательной частью, но очистки не миновать в любом случае. Поэтому лучше установить устройство для автоматизации этого процесса.

Установка

Установка всех частей самогонного аппарата происходит аналогично с перегонным кубом из бидона. Особенностей при этом нет. При этом присоединяют сухопарник, холодильник со змеевиком. А термометр и ТЭН нужно встроить. Рекомендуется начать с нагревателя, так как потребуется больше времени.

ТЭНа

Чтобы встроить ТЭН, понадобится время и подготовка. Обычно нагреватель продается в комплекте с деталями (гайки, шайбы), но если их нет, то придется потрудиться. Стоит убедиться, что мощности хватит для обогрева имеющегося объема кеги.

Чтобы прикрепить нагреватель, нужно проделать отверстия. Их должно быть два, соответствующего объема. Желательно это делать ближе к дну, примерно в 5 см от него.
Есть еще один вариант обеспечения герметичности: намотать сантехническую подмотку на резьбу

Очень важно, чтобы никаких щелок не осталось.
Прежде чем подключить обогреватель, соединения изолируют.

Термометра

Установка термометра обычно занимает еще меньше времени. В специализированных магазинах продаются устройства, которые рассчитаны на встраивание в перегонный куб. Такой термометр должен иметь капсулу и штуцер для крепления в самогонные аппараты, в том числе из пивной кеги, сделанные своими руками. Крепление должно быть в верхней части патрубка. Для герметизации больше всего подходит фум-лента.

Как сделать своими руками?

Обратите внимание. Для нагрева на обычной (газовой, электрической) плитке подходят кеги на 20 и 25 литров

С 30-ти и 50-ти литровыми сложнее, поскольку у них вогнутое дно. Такие лучше оборудовать ТЭНом.

1. Начнем с горловины
. Она довольно широкая, чтобы комфортно вливать в нее и выливать барду после использования, поэтому необязательно ее переделывать. Крышку можно отложить, а пароотводную трубку закрепить прямо на горловине с помощью хомута.

Другой вариант – просверлить в крышке отверстие, вставить штуцер, а уже к нему крепить , укрепляющую или ректификационную колонну. Либо, если ничего из перечислено использовать не планируете, – пароотводную трубку к холодильнику.

Некоторые «продвинутые» мастера вместо горловины делают фланцевое соединение под 6 болтов с обязательной прокладкой для герметизации. Лучший материал для прокладки – силикон
: не боится высоких температур, агрессивной среды, не вступает в химические реакции с компонентами бражки. При использовании более широкого фланцевого соединения и расширении входного отверстия куб удобнее мыть после перегона.

2. Установка термометра
осуществляется, исходя из приобретенного вами аппарата для измерения температуры. Чаще используется бесконтактное измерение. Подбирают нужную длину трубки (исходя из длины щупа) толщиной около 8 мм. В кубе сверлят такое же отверстие, в которое вваривают (впаивают) готовую капсулу.

Штуцер, либо запаянная в нижней части капсула, в которую вставляют термометр, закрепляется в верхней части куба – выше предполагаемого уровня заполнения брагой. Обычно не ниже ¾ от дна емкости. В случае с кегом – можно и вверху, возле крышки.

Используйте для таких целей только измерители температуры, имеющие резьбовое соединение через штуцер, вваренный (впаянный) в стенку куба.

3. Змеевик
делают из медной либо нержавеющей трубки сечением 15 – 20 мм. Длиной не менее 1,5 м.

Совет
. При намотке змеевика заглушите один из концов трубки, плотно набейте ее песком, заглушите с другой стороны и только после этого скручивайте в спираль на подходящем предмете (обрезок трубы, деревянная чурка и т.п.), иначе стенки сплющатся. По окончанию работы удалите заглушки, песок высыпьте и промойте змеевик водой.

4. Холодильник
– это водяная рубашка. Если холодильник проточный, достаточно трубы из нержавейки, в которую легко поместится змеевик с запасом примерно 1 см с обеих сторон. Немножко отступив от верха и низа трубы-холодильника, приделывают патрубки для подвода и отвода воды.

Выводы змеевика должны выступать из заглушек холодильника с таким расчетом, чтобы на них легко было натянуть силиконовые шланги. В непроточном холодильнике верх открыт, а снизу (в паре сантиметрах от дна) производится вывод трубки змеевика. Все соединения должны быть качественно загерметизированы, чтобы ничего не подтекало.

5. Установка ТЭНа
требует тщательной подготовки. Как правило, ТЭНы идут в комплекте с шайбами, гайками и прокладкими. Необходимо:

проделать в стенке кега, на 5 см выше дна, два отверстия, в которые точно пройдут концы ТЭНа;
возьмите фторопластовую подмотку (сантехническую) и намотайте несколько слоев на резьбе. Когда будете затягивать гайки, подмотка плотно обожмётся и обеспечит герметичность между стенкой кега и ограничителями, имеющимися на ТЭНе;
подключить ТЭН к проводу, рекомендуемому производителем ТЭНа, надежно заизолировав соединения.

Посмотрите пошаговую переделку пивной кеги 50 л под самогонный куб:

При изготовлении самогона перегонный куб лучше выбирать большого размера. Для браги подходит самогонный аппарат из кеги. Такие емкости модернизируют – устанавливают тэны, краны и другие приспособления.

Промышленные установки сложнее. Для улучшения качества самогона используют разнообразные приспособления. Винокуры изготавливают и испытывают на практике аппараты, выполненные своими руками.

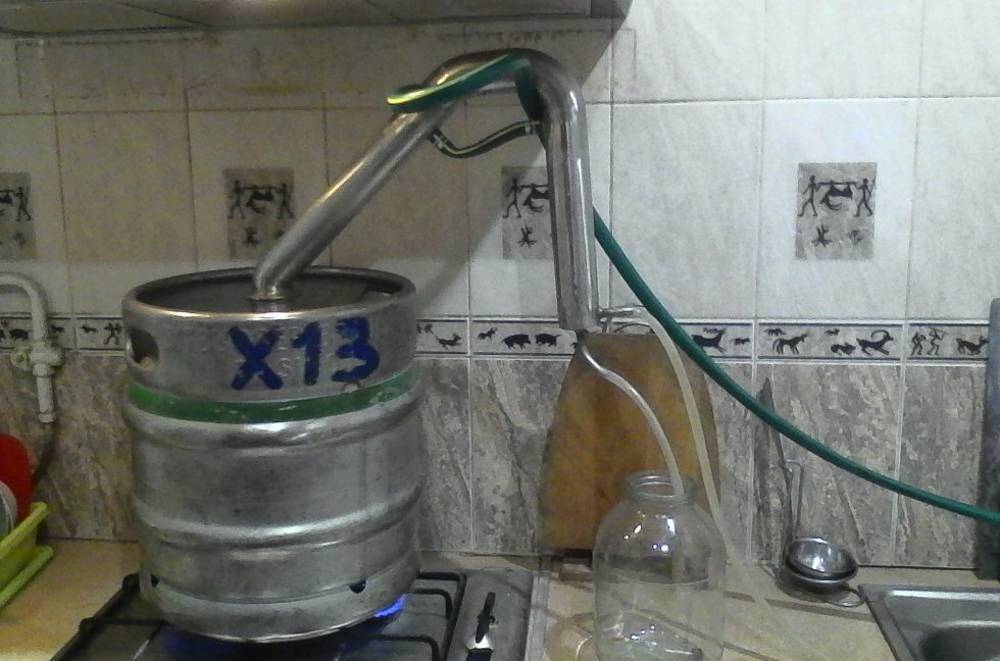

Самогонный аппарат из кеги

Установка должна состоять из таких элементов:

перегонного куба;
змеевика;
сухопарника.

Самогонный аппарат из кеги своими руками должен отвечать определенным параметрам:

Герметичность и жесткость крышки.
Толщина стенок куба – 1, 5 миллиметра. В установке нарастает давление, которое деформирует тонкий материал.
Наличие паровыходного отверстия. Для это врезают и вкручивают штуцер.

Кега для самогонного аппарата

Один из самых простых и оптимальным материалов, из которых можно самому сделать самогонный аппарат – кега из под пива. Кега представляет собой металлический контейнер в форме бочки. Размеры кег бывают разными, однако учитывая, что изготавливаются они их нержавеющей стали, то в пивных кегах идеально протекает процесс варки сусла.

Такое явление, как самогонный аппарат из пивной кеги, встречается довольно часто. Хотя многие опытные самогонщики предпочитают использовать для изготовления самогонного аппарата своими руками скороварки.

Однако опытным путем было доказано, что кеги лучше подходят для такой цели. Ведь выполненный из литого метала, он намного будет намного надежнее.

Да и объемы кег, как правило, значительно превышают объемы скороварок.

В целом, если за основу берется пивная кега, самогонный аппарат будет состоять из такого оборудования:

• перегонный куб – главная деталь, из которой собирается самогонный аппарат (кега) своими руками;

• змеевик – также важный элемент, без него конструкция функционировать не будет;

• конденсатор – или проще говоря «холодильник», который охлаждает пары дистиллята и создает непосредственно самогон.

Как выбрать кегу для самогонного аппарата

Перед окончательным выбором кеги, сделать самогонный аппарат из которой придется, следует трезвым взглядом осмотреть условия работы будущей конструкции, а также определится с поставленными перед аппаратом задачами. Ведь для варки разных напитков понадобятся и разные перегонные кубы.

В принципе, для того, чтобы сделать на дому именно самогонный аппарат руками из пивного кега, можно использовать бочонок любого объема, в зависимости от потребностей самогонщика и условий протекания процесса.

К примеру, если самогонный аппарат будет нагреваться на газовой плите, то рекомендуется выбирать кегу меньшего объема, чтобы она помещалась в пространство между самой плитой и вытяжкой.

А вот если в процессе самогоноварения будут использоваться нагревательные тэны – то можно выбирать даже кеги самого большого размера.

Змеевик для самодельного самогонного аппарата из кеги

После выбора оптимального размера перегонного бака, приходит время непосредственного сбора самогонного аппарата. И тут немало внимания нужно уделить выбору змеевика. В классических самогонных аппаратах змеевик изготовляется из тонкой, закрученной трубки. Изготовляются эти трубки из меди или из нержавейки.

Изготовляя самогонный аппарат из кеги своими руками, для устройства змеевика необходимо взять трубку подходящей толщины и закрутить ее так, чтобы будущий змеевик имел как минимум 2 витка. Именно по причине разных высот протекания процесс дистилляции проходит максимально качественно и эффективно.

Для установки соединительных труб резонно использовать куски специального силиконового шланга. Ведь этот материал идеально подходит для прочного закрепления и соединения деталей самогонного аппарата.

К тому же, силикон не выделяет абсолютно никаких запахов, что позволяет в результате самогоноварения получить исключительно чисты и натуральный продукт, без каких-либо лишних вкусов и запахов.

Есть более сложный вариант крепления змеевика и главной детали, из которой состоит самогонный аппарат – пивного кега, в котором не используется гибкий шланг. В таком случае необходимо сделать в кеге дополнительное отверстие и использовать специальный уплотняющий элемент, лучше все для этого выбрать силиконовую прокладку.

Однако этот материал не будет оптимальным решение, так как, несмотря на несомненную дешевизну, он не отличается долгим сроком службы.

Конденсатор для самогонного аппарата из пивной кеги

И третья важная часть любого самогонного аппарата – отделение конденсации. Это устройство позволяет создать условия резкого охлаждения дистиллируемых паров. А в результате пары конденсируются, и в приемник начинает поступать готовый продукт процесса – самогон.

Изготовляя самогонный аппарат из пивной кеги своими руками, можно выбрать один из двух видов конденсаторов: проточный или непроточный:

Три способа нагрева браги

Способ нагрева самогонного аппарата выбирается исходя из следующих факторов:

Доступность энергии.
Дешевизна.
Вид браги.
Контролируемость.
Долговечность.

Чаще используется три вида нагрева — дровами, электричеством и природным газом.

Пивной кег подойдет для любого вида топлива, но большинство домашних виноделов-горожан используют электричество. Температура отлично регулируется при помощи дорогостоящего контроллера. ТЭНы легко врезаются при помощи сварки или сантехнических штуцеров.

Опасность для нагревателей представляет густая часть браги, которая пригорает к поверхности. Желательно ТЭНы ограждать мелкой сеткой, она ликвидирует эту проблему. При нагреве жидкость начинает активно перемещаться, и эта проблема отпадает.

Дрова в качестве топлива доступны, но для топки потребуется наличие хозпостройки с дымоходом. Еще одна проблема — сложность с регулированием температуры. Правильно подбрасывать дрова — настоящее искусство, даже при наличии измерительных приборов. Перегрев или охладив брагу, можно получить самогон низкого качества.

Идеален во всех случаях нагрев природным газом. Он стоит дороже, чем электричество или дрова, но легко регулируется, в кеге не надо делать лишних отверстий, при нагреве ничего не пригорает. В квартире на газовой плите или в сарае на переносной плитке на сжиженном пропане 50-литровая кега нагревается до 70 градусов за полчаса.
